МИР-MIM - согласующее устройство для предварительного определения мест высокоомных повреждений

Артикул: МИР-MIM

Цена: 320 000 ₽
Цена актуальна на 16.04.2024

Доступно под заказ

Средний срок поставки: 6-8 недель

Производство: Мега-Т

МИР-MIM - присоединительное устройство МИР MIM применяется для предварительного определения мест высокоомных повреждений. Для того чтобы реализовать метод колебательного разряда по напряжению необходимо совместное использование присоединительного устройства МИР MIM, с генератором высоковольтных импульсов HVA2000 и рефлектометром МИР305.

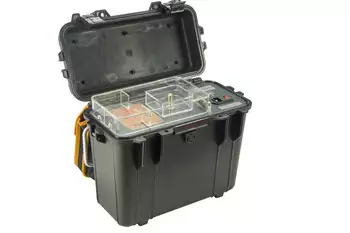

Одной из отличительных характеристик данного прибора является то, что его компактное исполнение в кейсе с ручкой и на колесах позволяет с легкостью производить транспортировку устройства в самые труднодоступные места. Также в приборе реализованы беспрожиговые методы, что позволяет данному оборудованию доукомплектовать ЭТЛ, где данные методы не реализованы.

Преимущества МИР MIM:

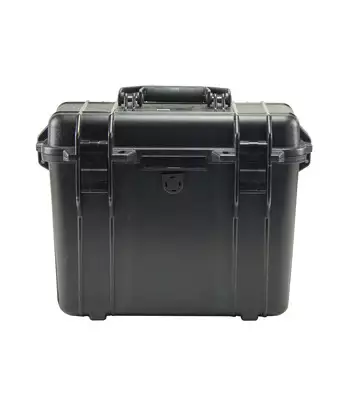

  • компактное исполнение в ударопрочном кейсе
  • возможность совместной работы с генератором высоковольтных импульсов HVA2000 и рефлектометром МИР305
  • беспрожиговые методы
  • прост и понятен в подключении и работе

При импульсно-дуговом методе происходит прохождение импульсного разряда от генератора высоковольтных импульсов через присоединительное устройство МИР MIM, что в свою очередь создает дуговой разряд в месте пробоя. С помощью подключенного рефлектометра МИР305 на рефлектограмме отчетливо видно место короткого замыкания. При анализе рефлектограмм можно определить расстояние до места повреждения.

Комплект поставки МИР MIM:

Позиция Количество
Присоединительное устройство МИР MIM в кейсе 1
Кабель заземления 1

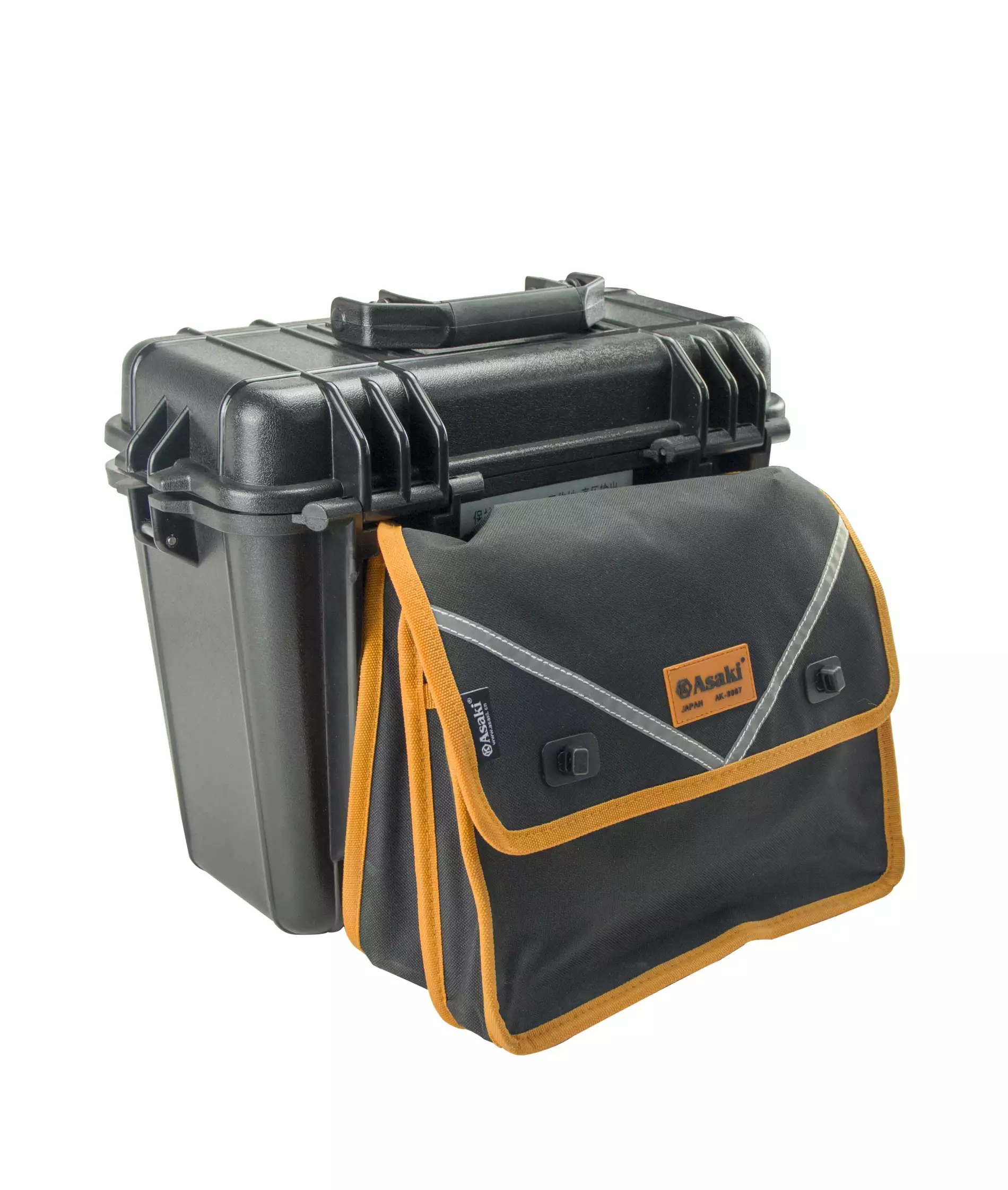

Высоковольтный кабель в сумке 1
Кабель заземления 1
Кабель питания 1
Документация (паспорт, руководство по эксплуатации) 1

Технические характеристики МИР-MIM:

Параметр

Значения

Напряжение питания частотой 50Гц

220±22 В

Максимальная потребляемая мощность

200 ВА

Максимальная амплитуда входных импульсов

≤ 40 кВ

Максимальная амплитуда выходного сигнала

≤ 110 В

Время непрерывной работы

≤ 0,5 ч

Габаритные размеры, мм

430x500x300

Масса, кг

18
