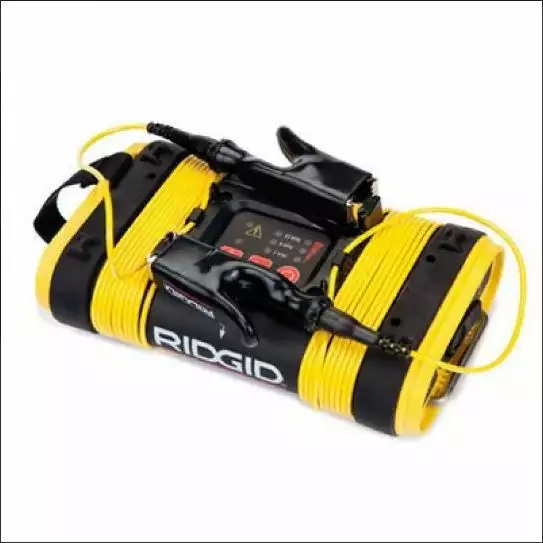

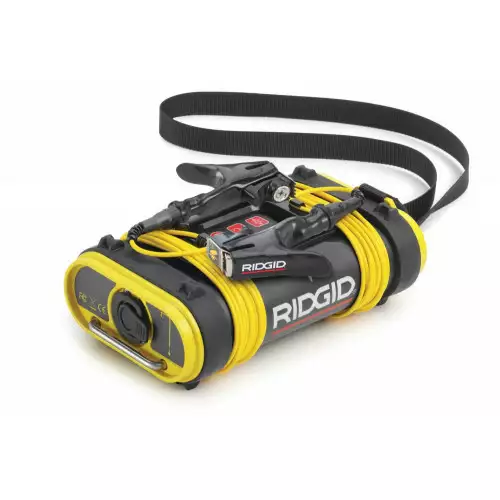

RIDGID ST-305 - генератор, являющийся частью трассопоисковой системы SeekTech Ridgid. ST-305 используется для подачи электрического сигнала в трубу или линию для трассировки их с помощью приемника SR-20, SR-24, SR-60 SeekTech. Это позволяет правильно определить местоположение линии, что помогает избежать повреждения во время земляных работ.
Генератор ST-305 можно применять при трассировке для подачи активного сигнала в подлежащий поиску проводник тремя способами:
- Прямое подключение – Соединительные провода генератора подсоединяются непосредственно к трассируемому проводнику и подходящему заземлению.
- Индукционные клещи – подключаются к линии бесконтактным способом: зажимное устройство охватывает трассируемый проводник (заказываются отдельно).
- Индуктивный режим (внутренние катушки) – Генератор следует поместить над проводником. Его внутренняя антенна генерирует поле с дипольной диаграммой направленности, которое индуцирует ток в трассируемом проводнике, проложенном под землей.
Особенности генератора RIDGID SeekTech ST-305:
- легкий и компактный, простой и удобный в использовании прибор, обеспечивающий мощность до 5 Вт;
- 3-х уровневая регулировка мощности до 5 Вт;
- может одновременно передавать сигнал с использованием 2-х частот;
- акустическая обратная связь подтверждает хорошее качество цепи перед началом поиска.
Технические характеристики генератора RIDGID SeekTech ST-305:
Диапазон задаваемых частот |
1, 8, 33, 93, 262 кГц |
Настройка мощности |
0.5, 2, 5 Вт |
Номинальная мощность |
5 Вт |
Номинальное напряжение |
62 В |
Номинальный ток |
25 мА |
Точность обнаружения |
0.05 м |
Глубина обнаружения |
10м |
Длина проводов |
3 м |
Размеры Д×Ш×В |
196×119×76 |
Питание |
6 щелочных или аккумуляторных батарей (элементы типа С) |
Вес |
0,772 кг без батарей, 1,1 кг с батареями |
Комплект поставки генератора RIDGID SeekTech ST-305:
- Генератор RIDGID SeekTech ST-305 5 Вт - 1 шт.
- Комплект проводов и клипс для прямого их соединения - 1 шт.
- Специальный штырь для заземления - 1 шт.
- Инструкция по эксплуатации - 1 шт.
