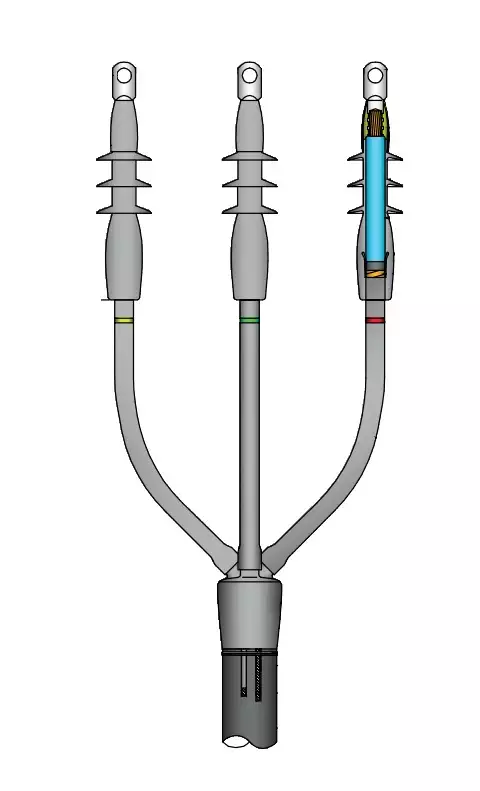

Концевая муфта холодной усадки ИМАГ-Муфта-6/10-TI-3х50-70 для трёхжильного кабеля со сплошной изоляцией на 6/10 кВ сечением 95-150 мм2.
Особенности ИМАГ-Муфта-6/10-TI-3х50-70
- Тип кабеля: трёхжильный кабель с изоляцией из сшитого полиэтилена (СПЭ) и этиленпропиленовой резины (ЭПР) с медным проволочным экраном. Муфта может быть установлена на кабель с ленточным медным экраном или экраном из алюмополимерной фольги.
- Устанавливается на кабель со сплошной изоляцией на 6/10 кВ.
- Применение: внутри помещений.
- Сфера применения: на промышленных предприятиях, в горнодобывающей отрасли и в распределительных сетях. Муфта применяется для оконцевания кабеля и последующего подключения трансформаторов и распределительных устройств.
- Особенности монтажа: муфты холодной усадки монтируются без специального инструмента, путем удаления спиралевидного пластикового корда. Монтаж не требует огня или нагрева.
- Использование с любыми типами наконечников.
- Комплект поставки: включает все материалы, необходимые для монтажа, кроме наконечников.
- Изолятор из трекингостойкого силиконового каучука.
- Технология холодной усадки обеспечивает равномерную толщину изоляции по всей длине трубки независимо от квалификации монтажника.
- Муфта обеспечивает равномерное радиальное давление в течение всего срока службы. Если кабель расширяется и сжимается при изменении температуры, вместе с ним расширяется и сжимается изоляционная трубка, сохраняя герметичное уплотнение.
Фото пошаговой установки см в разделе Применение.

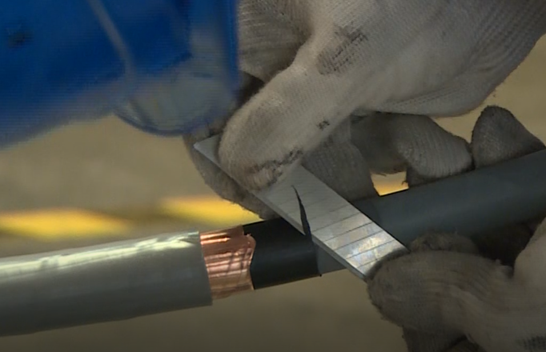

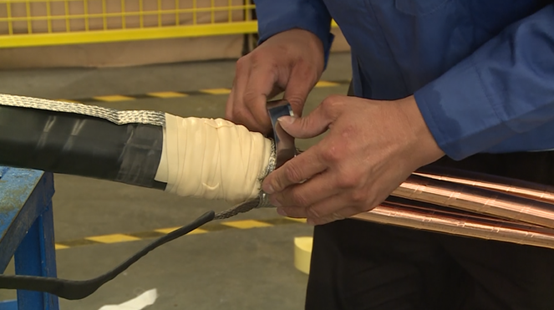

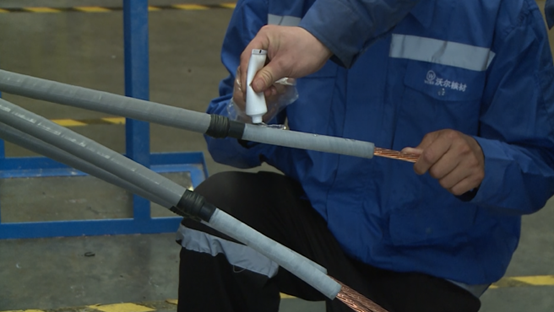

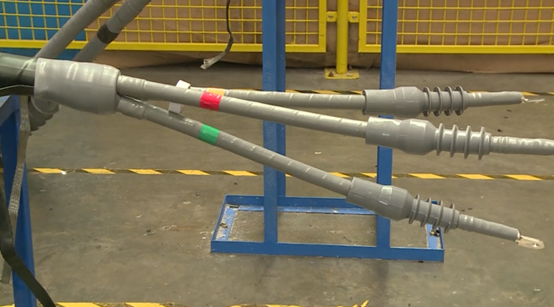

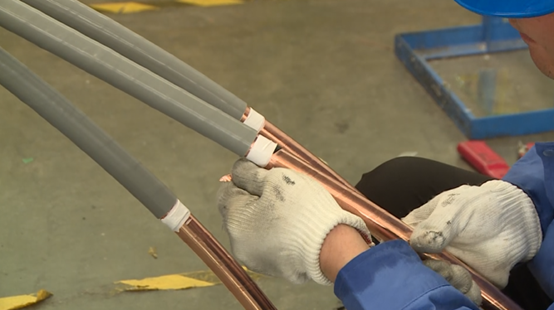

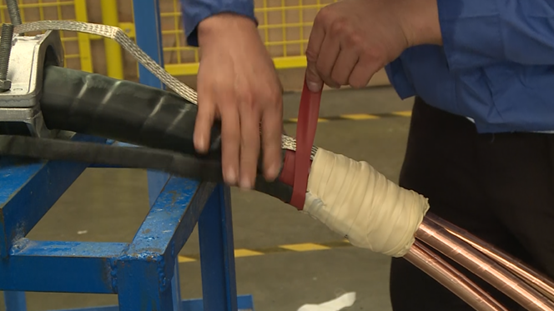

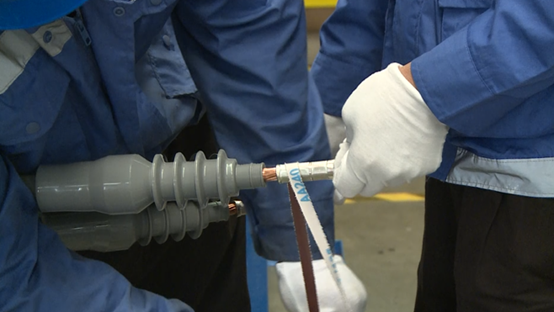

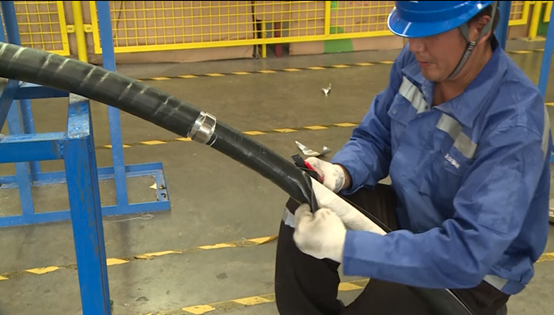

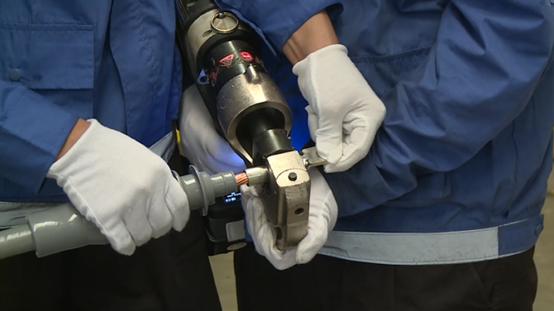

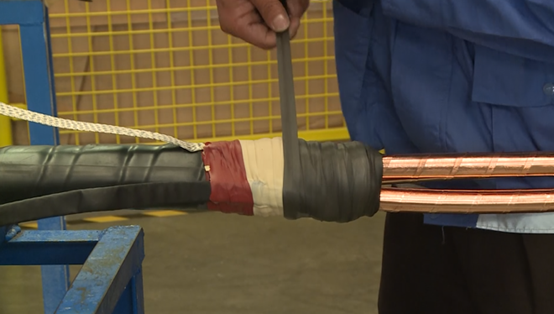

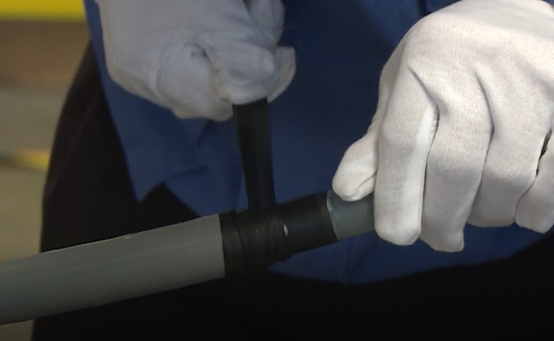

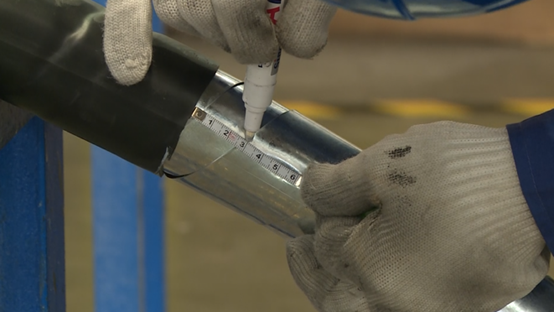

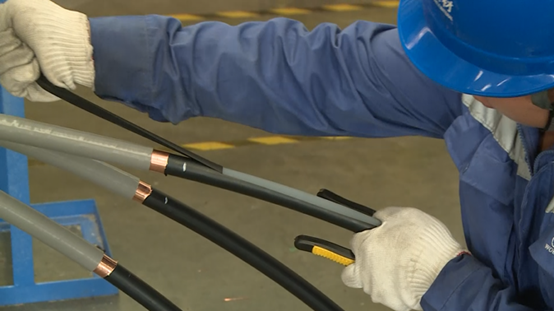

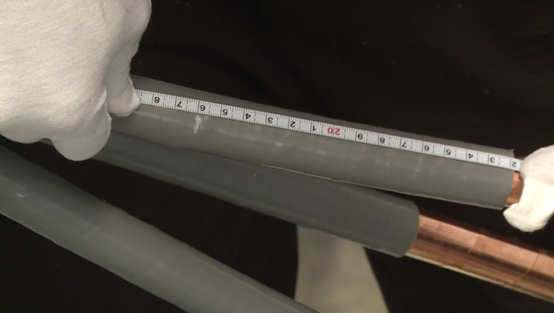

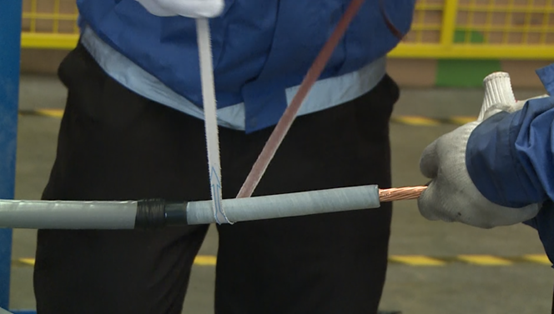

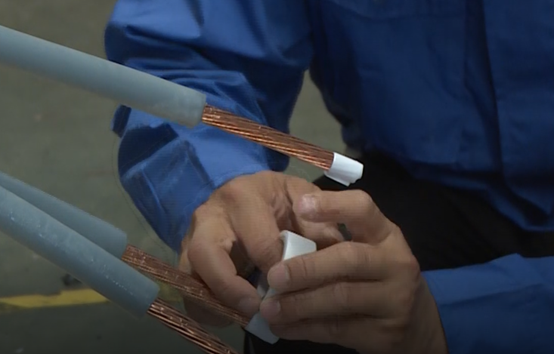

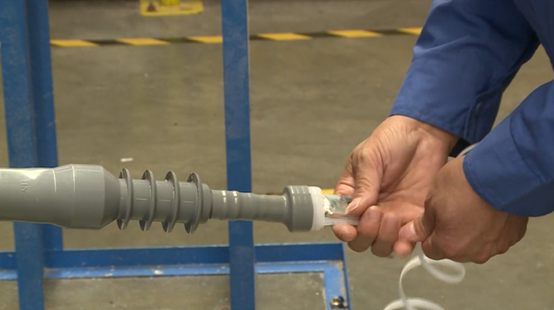

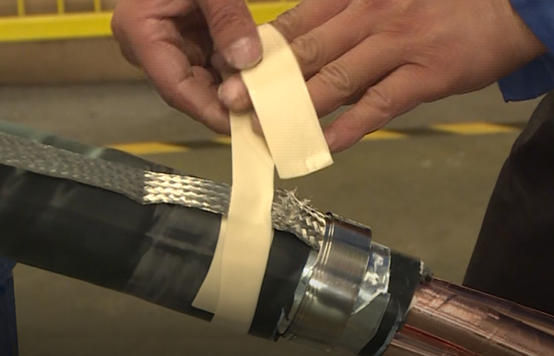

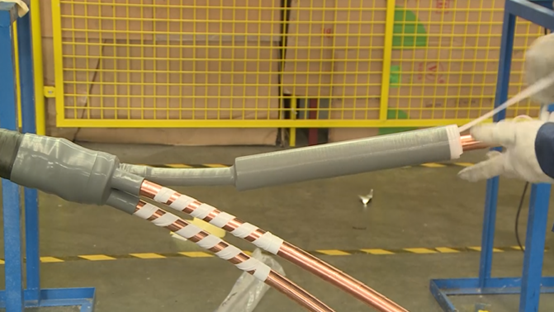

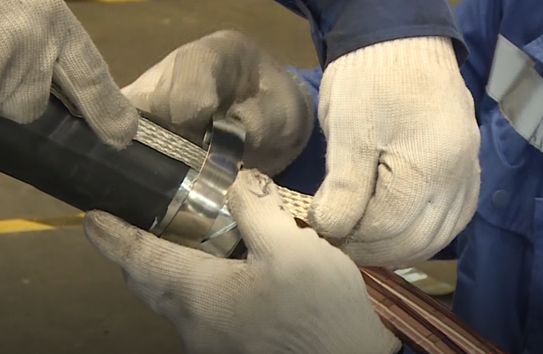

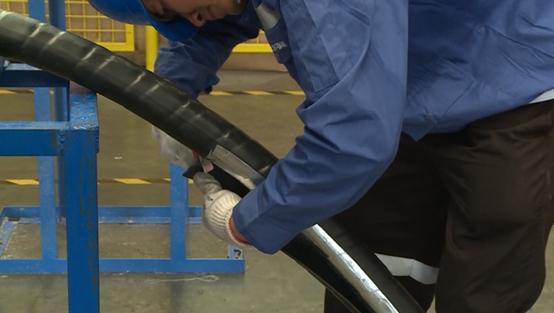

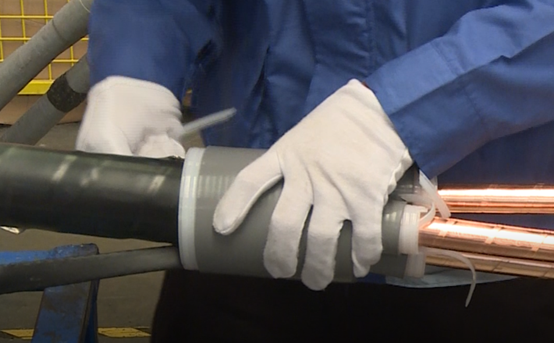

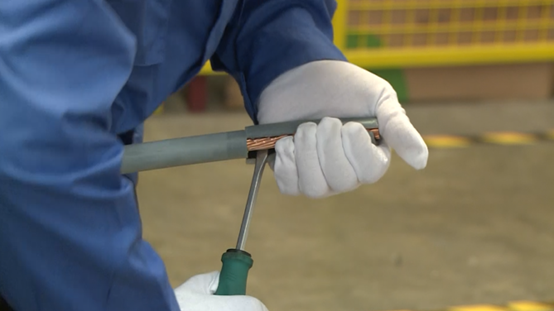

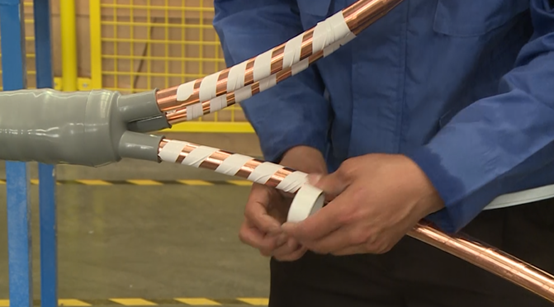

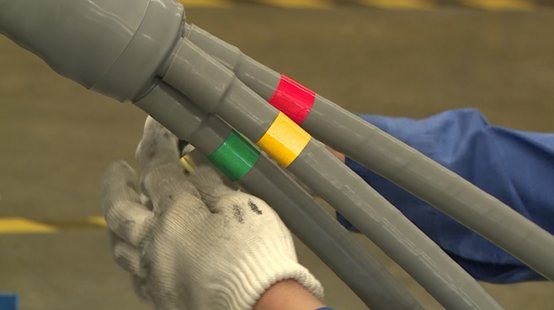

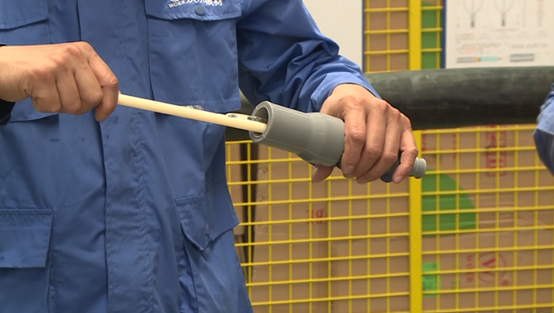

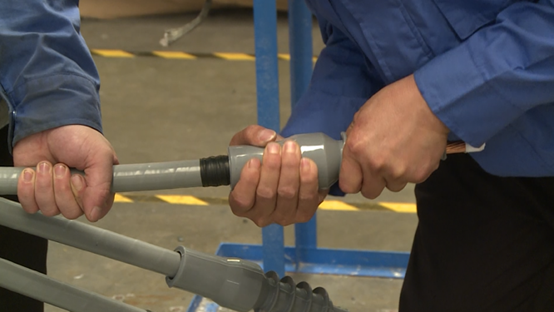

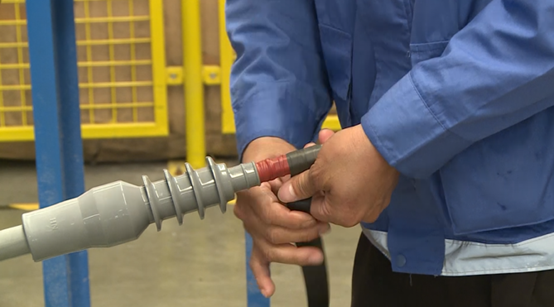

Пошаговая инструкция установки:
![](/files/uploads/product_1657589/1.png)
![](/files/uploads/product_1657589/2.png)
![](/files/uploads/product_1657589/3.png)
![](/files/uploads/product_1657589/4.png)
![](/files/uploads/product_1657589/5.png)
![](/files/uploads/product_1657589/6.png)
![](/files/uploads/product_1657589/7.png)
![](/files/uploads/product_1657589/8.png)
![](/files/uploads/product_1657589/9.png)
![](/files/uploads/product_1657589/10.png)
![](/files/uploads/product_1657589/11.png)
![](/files/uploads/product_1657589/12.png)
![](/files/uploads/product_1657589/13.png)
![](/files/uploads/product_1657589/14.png)
![](/files/uploads/product_1657589/15.png)
![](/files/uploads/product_1657589/16.png)
![](/files/uploads/product_1657589/17.png)
![](/files/uploads/product_1657589/18.png)
![](/files/uploads/product_1657589/19.png)
![](/files/uploads/product_1657589/20.png)
![](/files/uploads/product_1657589/21.png)
![](/files/uploads/product_1657589/22.png)
![](/files/uploads/product_1657589/23.png)
![](/files/uploads/product_1657589/24.png)
![](/files/uploads/product_1657589/25.png)
![](/files/uploads/product_1657589/26.png)
![](/files/uploads/product_1657589/27.png)
![](/files/uploads/product_1657589/28.png)
