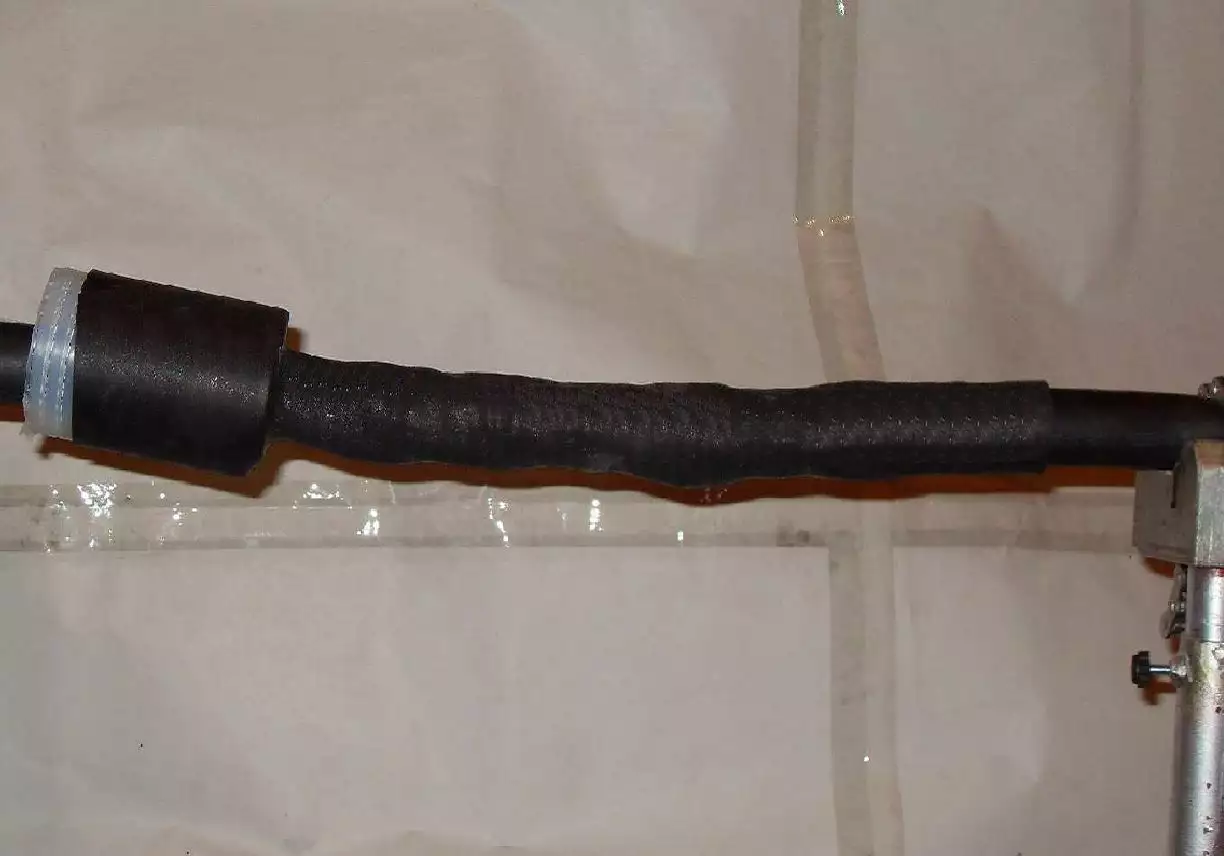

ИМАГ-Муфта-ГК-16/35-J - комплект соединительной муфты холодной усадки на 1,14 кВ для гибкого кабеля 3х16-35 мм2

Артикул: ИМАГ-Муфта-ГК-16/35-J

Цена: 19 462 ₽
Цена актуальна на 16.04.2024

В наличии: 24

Также доступно под заказ

Средний срок поставки: 16-18 недель

Производство: ИМАГ

Соединительная муфта холодной усадки ИМАГ-Муфта-ГК-16/35-J для трехжильного гибкого кабеля с резиновой изоляцией на 1,14 кВ сечением 16-35 мм2.

Особенности ИМАГ-Муфта-ГК-16/35-J

  • Тип кабеля: для гибких трехжильных кабелей с резиновой изоляцией с экраном типа КГЭШ и их аналогов.
  • Устанавливается на гибкий кабельс резиновой изоляцией с экраном на 1,14 кВ.
  • Применение: внутри и вне помещений, под землей, в условиях обводнения.
  • Сфера применения: применяется для соединения кабеля в электроустановках подземной добычи открытых карьеров предназначенного для присоединения угольных комбайнов, передвижных машин и механизмов при подземных горных работах.
  • Особенности монтажа: муфты холодной усадки монтируются без специального инструмента, путем удаления спиралевидного пластикового корда. Монтаж не требует огня или нагрева. Изоляция делается с помощью резиновых-самослипающихся лент.
  • Комплект поставки: включает все материалы, необходимые для монтажа, кроме наконечников.
  • Простой и быстрый монтаж муфты.
  • Гибкая муфта - легко наматывается на барабан.
  • Устойчивость к химикатам.
  • Технология холодной усадки обеспечивает равномерную толщину изоляции по всей длине трубки независимо от квалификации монтажника.
  • Муфта обеспечивает равномерное радиальное давление в течение всего срока службы. Если кабель расширяется и сжимается при изменении температуры, вместе с ним расширяется и сжимается изоляционная трубка, сохраняя герметичное уплотнение.

Состав комплекта:

Наименование Кол-во
Холодноусаживаемая трубка из EPDM-резины D 27,4-70мм, L 508мм (повышенный коэффициент усадки)  1
Самослипающаяся полупроводящая резиновая лента  25x0,6x3000мм  2
Самоотвердевающая изоляционная лента из этиленпропиленовой резины (EPR) 25x0,6x5000мм 2
Гидроизолирующая и изоляционная композитная лента 50х1,65х3000мм 1
Адаптивная долговременная самоотвердевающая лента 50х0,8х5000мм 2
Наждачная лента 1
Салфетки спиртовые кабельные в инд упак 5
Инструкция  1

Технические характеристики ИМАГ-Муфта-ГК-16/35-J

Диаметр оболочки кабеля 32,0 – 50,0 мм
Тип установки наружная / внутренняя
Количество жил кабеля 3
Диапазон напряжений 1,14 кВ
Диапазон сечений проводника 3х16-35 мм2
Длина муфты 550 мм
Тип кабеля КГЭШ, КГЭТШ, КГЭЖШ, КГЭЖТШ (ТУ16.К73.012-
95), КГЭШм, КГЭШТм (ТУ16.К73.063-2002), КГЭПШ,
КГЭПШТ (ТУ16.К73.050-98), КОГРЭШ, КОГРВЭШ (ТУ
16.К56.017-92), КГЭС (ТУ16.К09.043-90), КГЭУ, КГПЭУ
(ТУ16.К73.046-96), КГН (7У16.К73.05-93)
