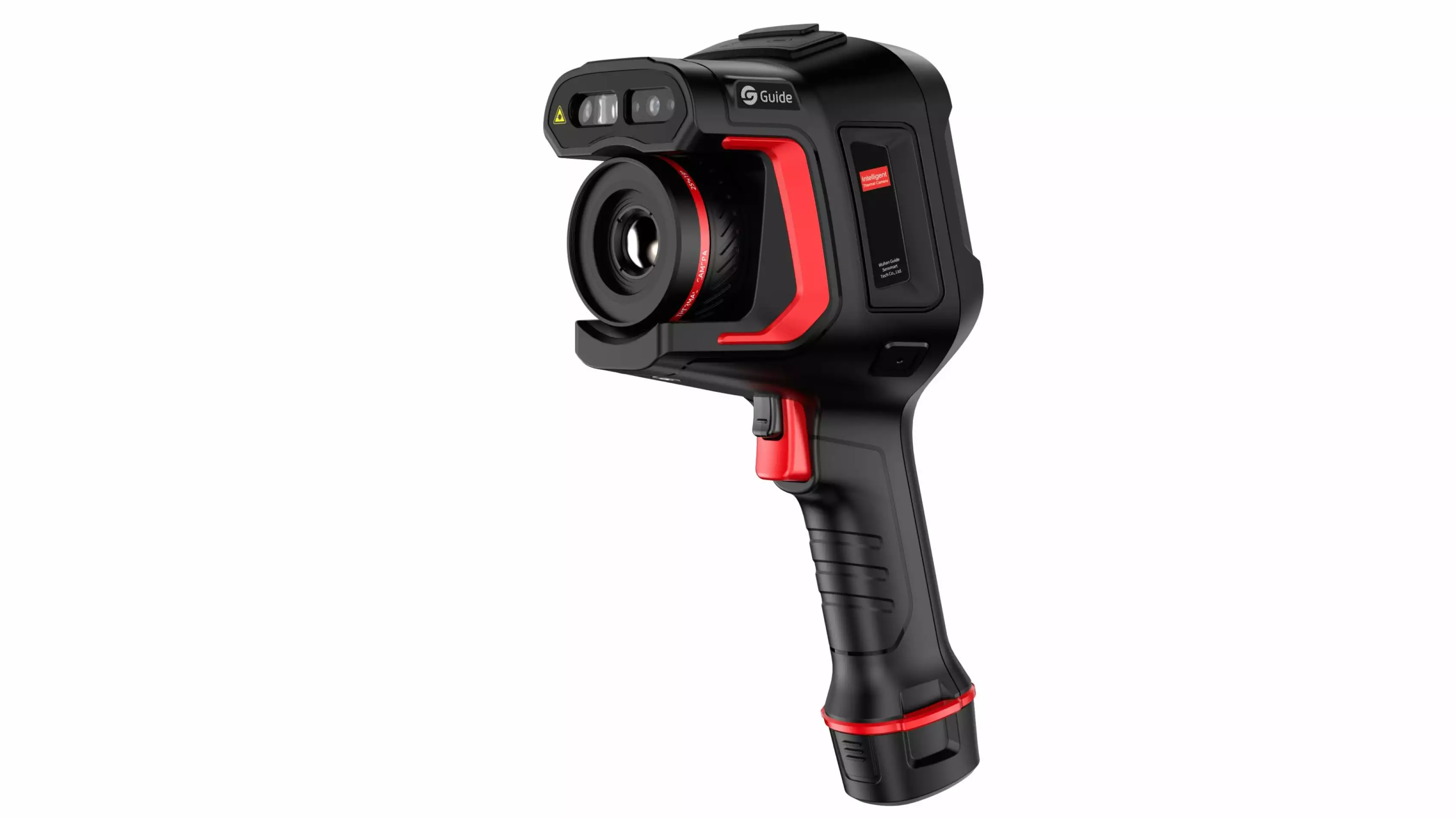

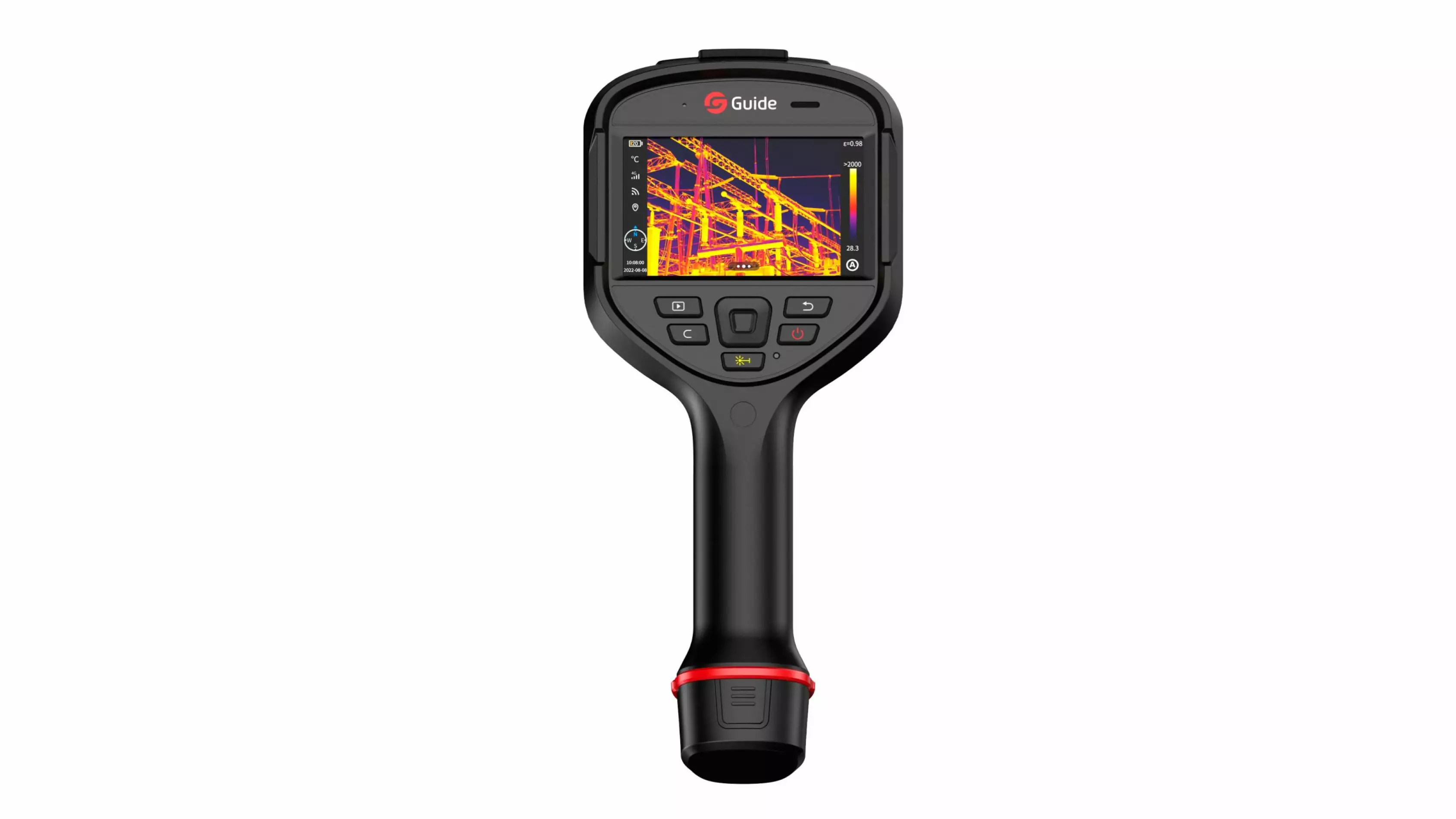

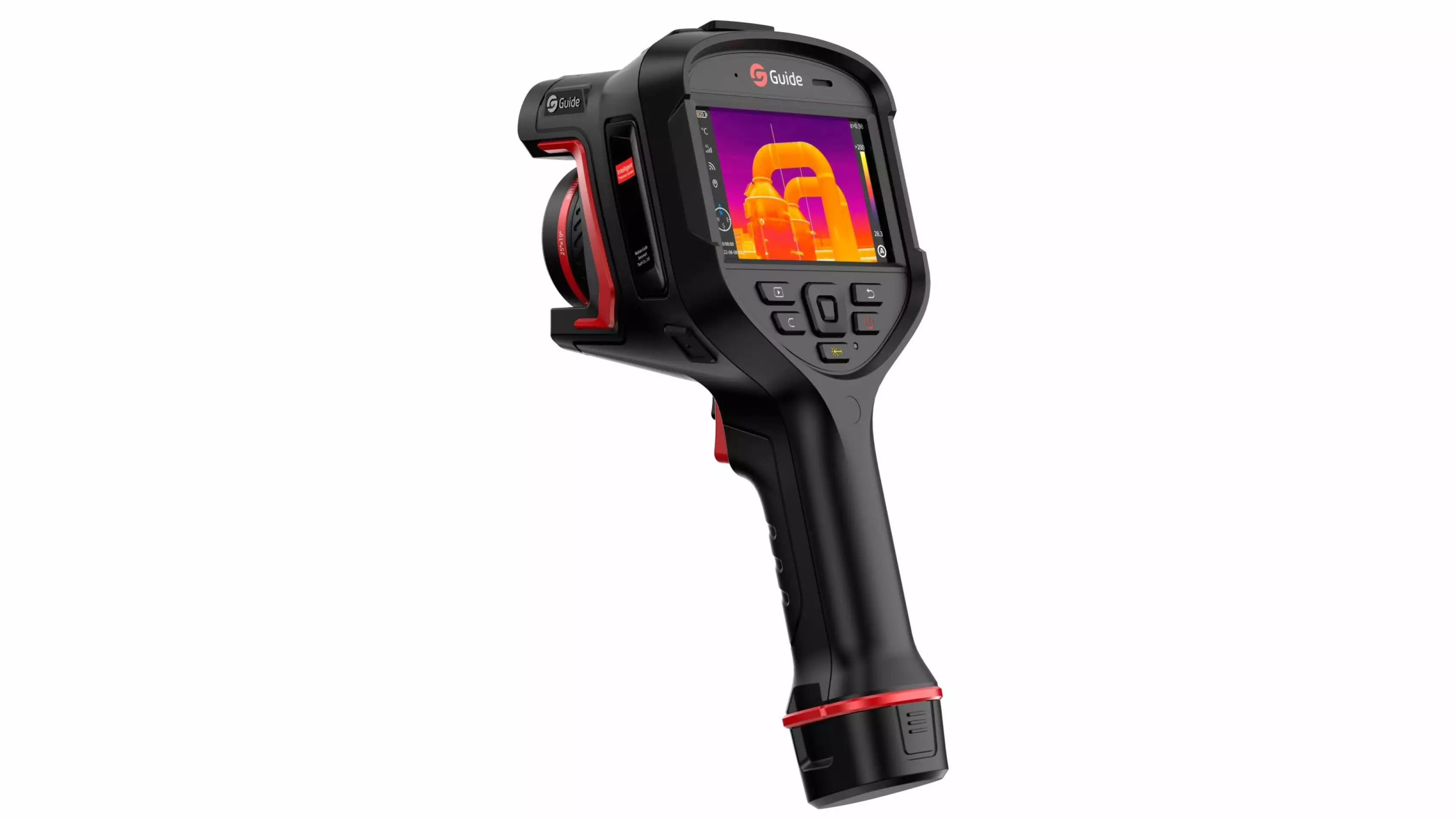

Guide H3 - интеллектуальная тепловизионная камера

Артикул: WGS-H3

Цена: Предоставляется по запросу

Доступно под заказ

Средний срок поставки: 12-14 недель

Производство: Guide Sensmart

Guide H3 - интеллектуальная тепловизионная камера, оснащённая встроенным высокочувствительным ИК-детектором с максимальным разрешением 320x240, камерой 5 Мп и 5 режимами фокусировки. Данный тепловизор разработан специально для промышленной сферы, помогает пользователям интуитивно просматривать изображения высокой четкости и температурные детали цели. Инфракрасная частота кадров 30 Гц обеспечивает быстрый и точный доступ к большему количеству температурных данных движущихся целей, что значительно превосходит аналогичный уровень продуктов.

Высокочувствительный ИК-детектор

Новое поколение инфракрасных детекторов собственной разработки в фокальной плоскости с разрешением 320x240 в сочетании с реконструкцией сверхразрешения для получения высококачественных изображений

Частота кадров IRGD 30 Гц

ИК-видеозапись необработанных данных с частотой кадров до 30 Гц, готовая к скриншоту для анализа температуры

Широкий диапазон измерений с широкими возможностями применения

Поддерживает автоматическое переключение: от -40 ℃ до 150 ℃, от 0 ℃ до 650 ℃

Интуитивно понятное представление температурных данных в режиме реального времени

Режимы IR, VL, MIF и PIP обеспечивают визуальный просмотр данных о целевой температуре и автоматически отображают самую высокую, самую низкую и центральную температуры на весь экран

Комплект поставки Guide H3:

  • Тепловизор Guide H3 (с объективом) - 1 шт
  • Крышка для объектива - 1 шт
  • Крышка для передней панели - 1 шт
  • Литий-ионный аккумулятор - 2 шт
  • Настольное зарядное устройство - 1 шт
  • Адаптер питания (вилка-адаптер (для Китая, США, Великобритании, Австралии и Европы)) - 1 шт
  • Кабель TYPE-C-USB - 1 шт
  • Кабель Ethernet - 1 шт
  • Карта памяти на 64 Гб - 1 шт
  • Плечевой ремень - 1 шт
  • Наручный ремень - 1 шт
  • Флешка с ПО - 1шт
  • Кейс для переноски - 1 шт
  • Сертификат соответствия - 1 шт
  • Заводской сертификат - 1 шт

Технические характеристики Guide H3:

  • Тип детектора VOx, от 7,5 до 14 мкм
  • Инфракрасное разрешение 320 × 240 @ 12 мкм
  • Суперразрешение Да, обновление до 640 × 480
  • Термочувствительность / NETD ≤45 мК
  • Частота кадров 30 Гц / 9 Гц
  • Фокусное расстояние 10,5 мм
  • Поле зрения 25°×19°
  • IFOV 1,36 мрад
  • Минимальное расстояние до объекта 0,1 м
  • D: S 735:1
  • Режим фокусировки Ручная / Автоматическая / Сенсорная автофокусировка / Непрерывная автофокусировка
  • Цифровой зум от 1.1x до 8x
  • Распознавание снимков Авто

Измерение и анализ:

  • Диапазон измерений Поддержка автоматического переключения: от -40 ° C до 150 ° C, от 0 ° C до 650 ° C, дополнительно от 500 ° C до 2000 ° C (требуется высокотемпературный объектив)
  • Точность измерений ± 2 ° C или ± 2%, в зависимости от того, что больше
  • Проанализированная цель Пятно × 8, Линия × 8, Площадь × 8
  • Отслеживание / Сигнализация Полноэкранное отслеживание максимальной, минимальной и средней температуры; Отслеживание максимальной, минимальной и средней температуры анализируемой цели; полноэкранная сигнализация порога температуры (изображение, голос и вспышка)
  • Настройки параметров Излучательная способность, отраженная температура, расстояние до цели, влажность, коэффициент пропускания в атмосфере, оптический коэффициент пропускания, точка росы
  • Прочее Настраиваемая физическая кнопка, интеллектуальная диагностика, обновление OTA

Отображение изображения:

  • Экран дисплея сенсорный ЖК-дисплей с диагональю 4,3 дюйма, 800 × 480 пикселей
  • Цифровая камера 5 Мп
  • Режим изображения ИК, видимость, MIF, PIP
  • Настройка изображения Режим регулировки уровня: Автоматический, полуавтоматический, Ручной
  • Цветовые палитры Раскаленная добела, Железная Красная, Арктическая, Радуга 2, Раскаленное железо, Радуга 1, Фульгуритовая, Медицинская, Оттеночная, Черная раскаленная, Синяя раскаленная, Сепия, Зеленая раскаленная, Лед и огонь, Янтарная, Индивидуальная

Функции:

  • Функция записи Фото и видео (инфракрасный и видимый свет)
  • Облачные сервисы Доступно

Хранение и передача:

  • Носитель информации Локальное хранилище (64 ГБ) и внешняя SD-карта (64 ГБ и до 256 ГБ)
  • Хранение изображений JPG с информацией о температуре
  • Хранение видео Для синхронной записи звука можно использовать формат MP4 (без информации о температуре); Irgd (с информацией о температуре), частота до 30 Гц (опционально) для анализа температуры
  • Внешний интерфейс Type-C, слот для SD-карты, UNC ¼ » -20 (крепление на штатив)
  • Wi-Fi Да, ее можно подключить к мобильному терминалу для передачи изображений и видео в реальном времени
  • Bluetooth Bluetooth 5.0, поддержка передачи изображения (только для Android)

Система питания:

  • Тип батареи Литий-ионная аккумуляторная батарея
  • Время работы ≥5 часов
  • Режим зарядки Зарядка TYPE-C; Зарядное устройство для ПК / портативное зарядное устройство; Возможность зарядки во время использования
  • Время зарядки 90% полной зарядки за 2,5 часа

Параметры окружающей среды:

  • Рабочая температура От -20 °C до 50 °C
  • Температура хранения От -40 ° C до 60 °C
  • IP-рейтинг IP54
  • Падение испытание на падение с высоты 2 метров
  • Сертификация CE, FCC, ROHS, KCC, Anatel, Испытание на влажное нагревание, Испытание на вибрацию, Ударное испытание, Испытание на удар, UN38.3, MSDS

Физические параметры:

  • Аппаратное обеспечение Лазер (индикация в диапазоне от 0,1 м до 40 м), Осветитель, Микрофон, Динамик, Электронный компас, GPS
  • Вес ≤1,15 кг (с батареей)
  • Размер 292 ×125× 125 мм
  • Комплект программного обеспечения ПК: термоинструменты; Мобильные устройства: Термография (iOS / Android)

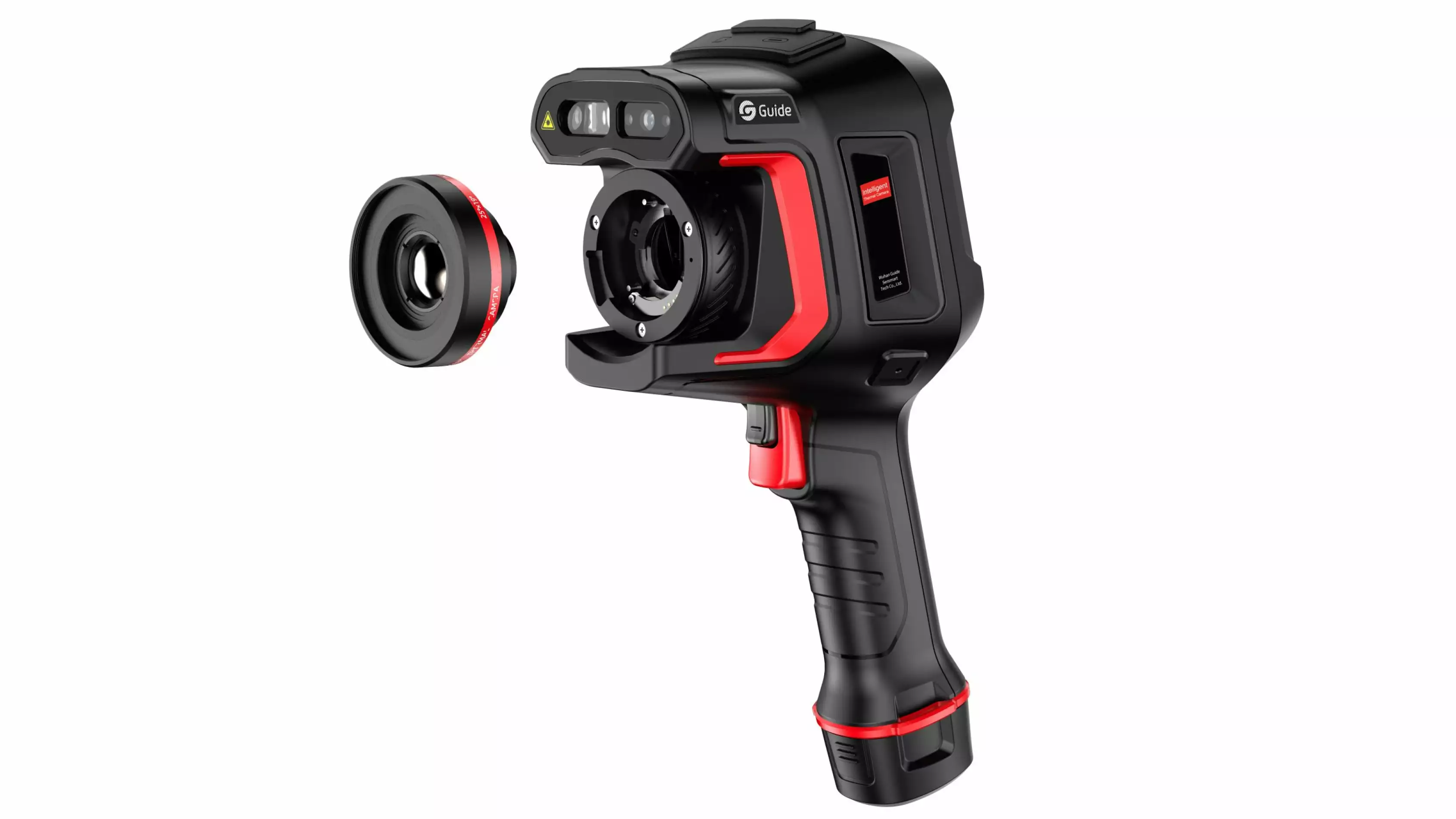

  • Опции Аккумулятор, дополнительный объектив (44°, 15°, 7°, 25°), Чехол для переноски, штатив, Bluetooth-наушники, док-станция
Дополнительные материалы
Datasheet Guide series H-en.pdf
