Чтобы исключить выезд ремонтной бригады на участок воздушной линии, находящийся в зоне ответственности другой эксплуатирующей организации, удобно разместить на границе балансовой принадлежности индикаторы короткого замыкания (ИКЗ). Тогда, в аварийной ситуации, информация с индикаторов однозначно покажет на чьем участке ВЛ произошла авария. ИКЗ позволяют разделить ВЛ на сегменты, что сокращает время поиска места аварии. При этом, индикаторы короткого замыкания позволяют определять не только КЗ на землю, но и межфазные замыкания и обрывы. Кейс по применению ИКЗ в крупной электросетевой организации Москвы: читайте в нашей статье!

В компанию ИМАГ поступил запрос от электросетевой организации Москвы: на оснащение воздушной линии электропередачи системой удаленной индикации КЗ на границе балансовой принадлежности. Для удовлетворения этого запроса была предложена установка ИКЗ ИМАГ-LL.

Отходящая от подстанции воздушная линия имеет участок в два пролета, который относится к операционной зоне диспетчерского центра. Мониторинг состояния этого участка является ответственностью одной энергокомпании.

В случае возникновения аварийного режима, вызванного КЗ, ремонтный персонал организации, в ведомстве которой находится эта ЛЭП, обязан провести осмотр состояния участков ЛЭП.

Чтобы избежать выезда ремонтного персонала для осмотра участка линии, на котором КЗ не было, используются ИКЗ, позволяющие удаленно определить место КЗ.

Индикаторы ИМАГ-LL помогают отделить участок линии и точно определить, на каком где произошло событие.

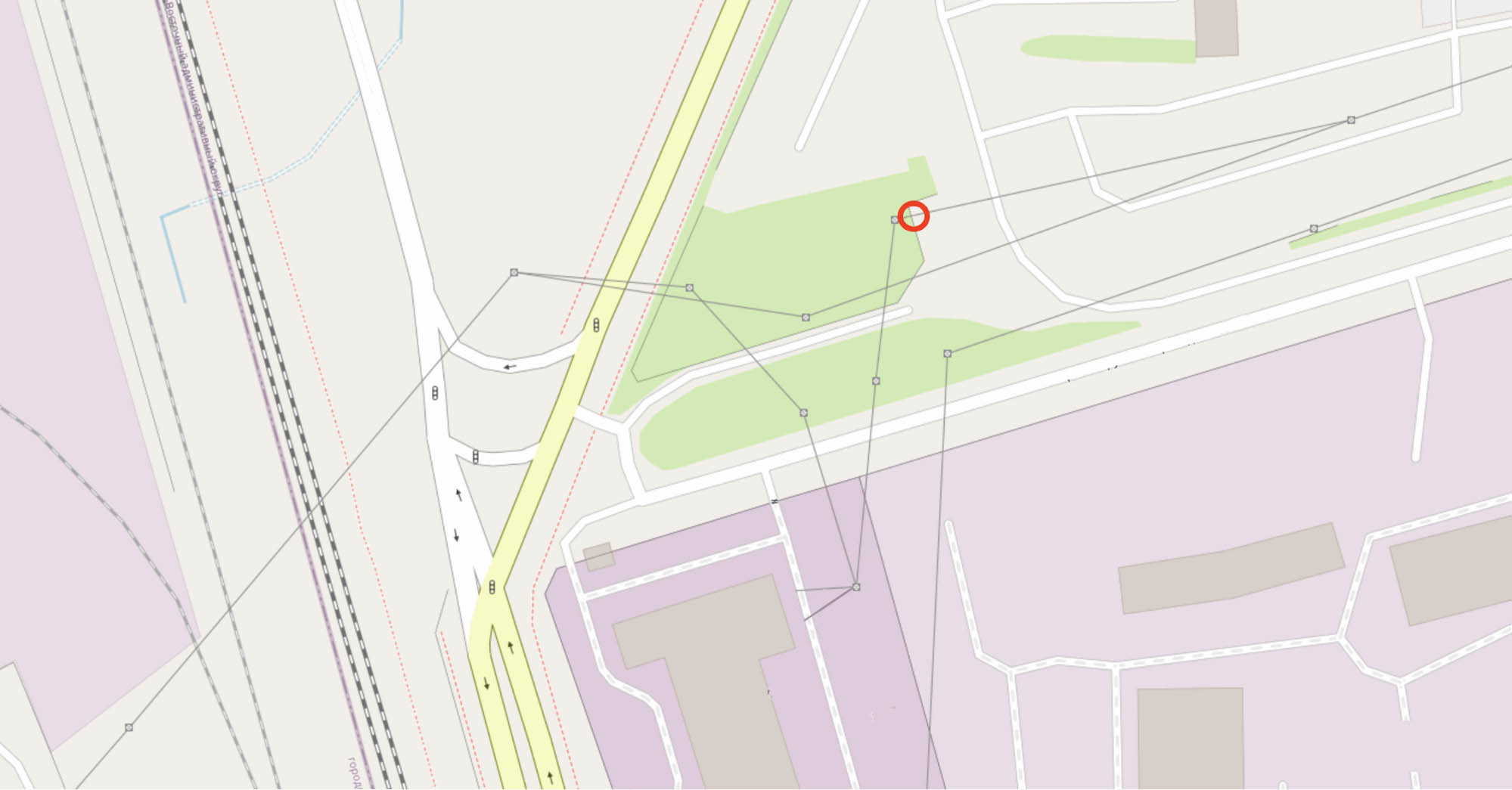

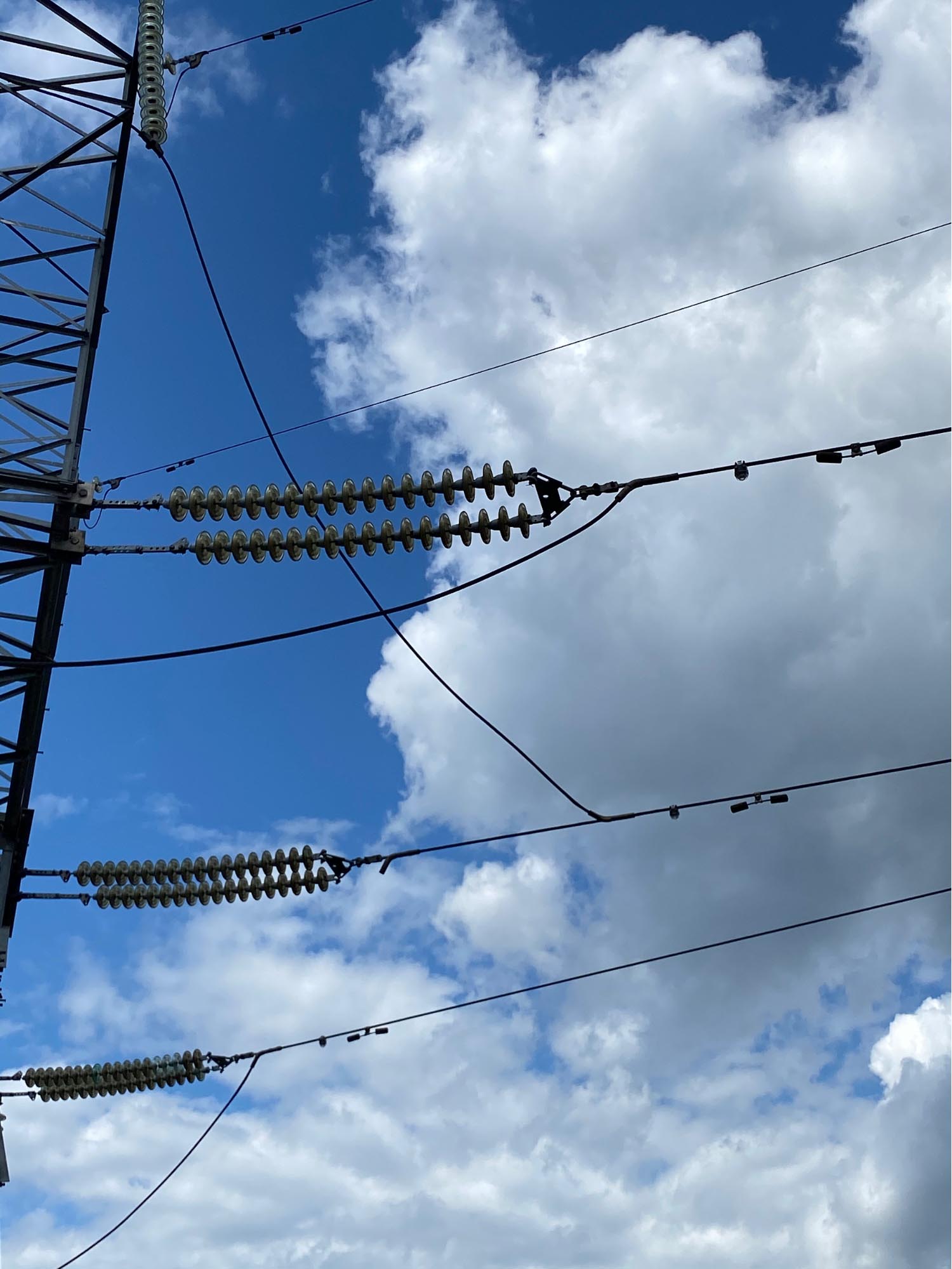

В данном случае один комплект индикаторов был установлен возле опоры (верхняя точка, см. рис. ниже), которая находится на границе балансовой принадлежности. Изображение на карте показано на ниже.

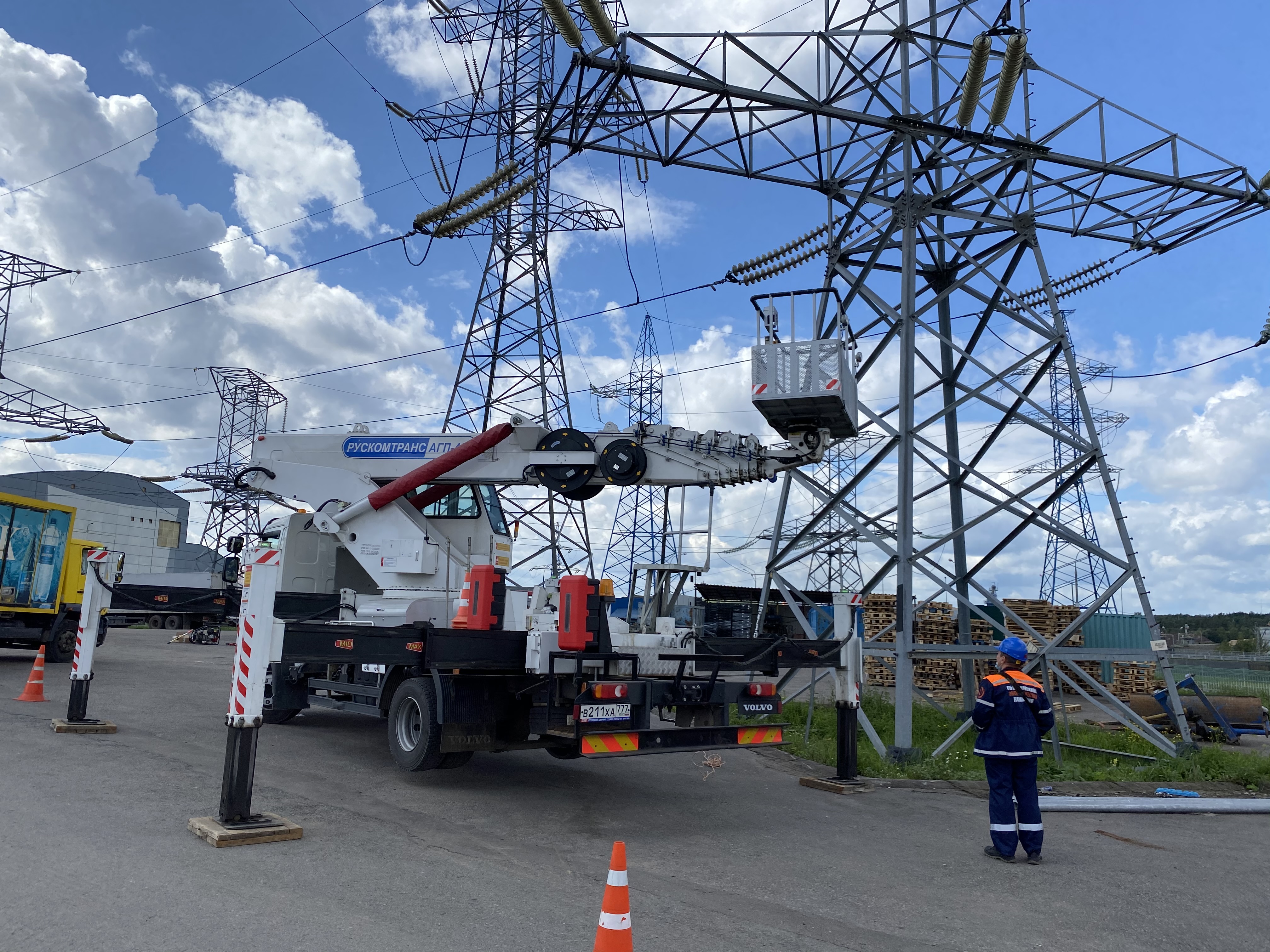

Установку индикаторов выполнял персонал АО “ОЭК”.

Установку индикаторов выполнял персонал электросетевой организации.

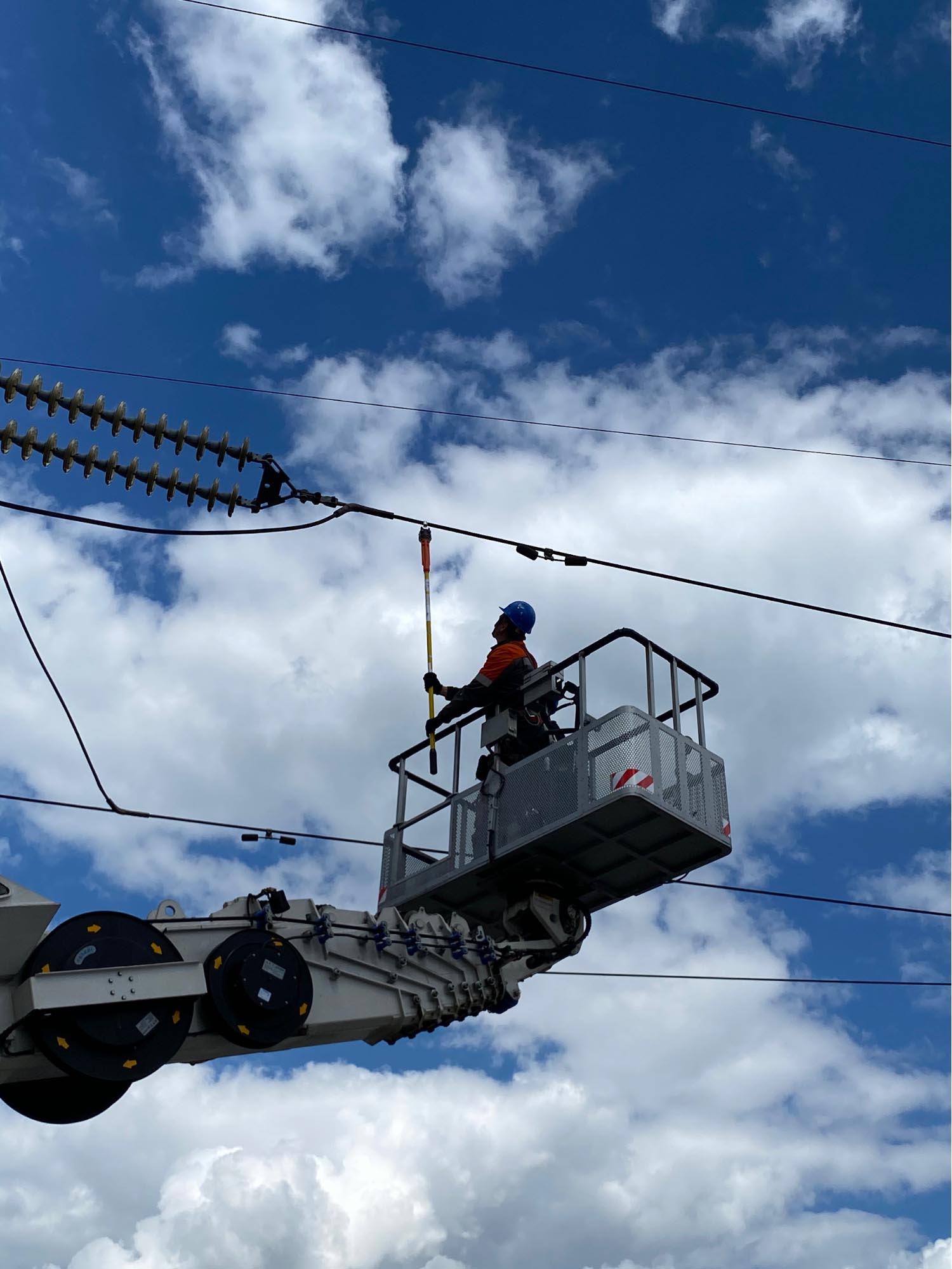

Установка BRP производится с использованием изолирующей штанги.

Установка BRP производится с использованием изолирующей штанги.

Установка индикаторов короткого замыкания Horstmann Smart Navigator на границу балансовой принадлежности ВЛ

Установка индикаторов короткого замыкания Horstmann Smart Navigator на границу балансовой принадлежности ВЛ

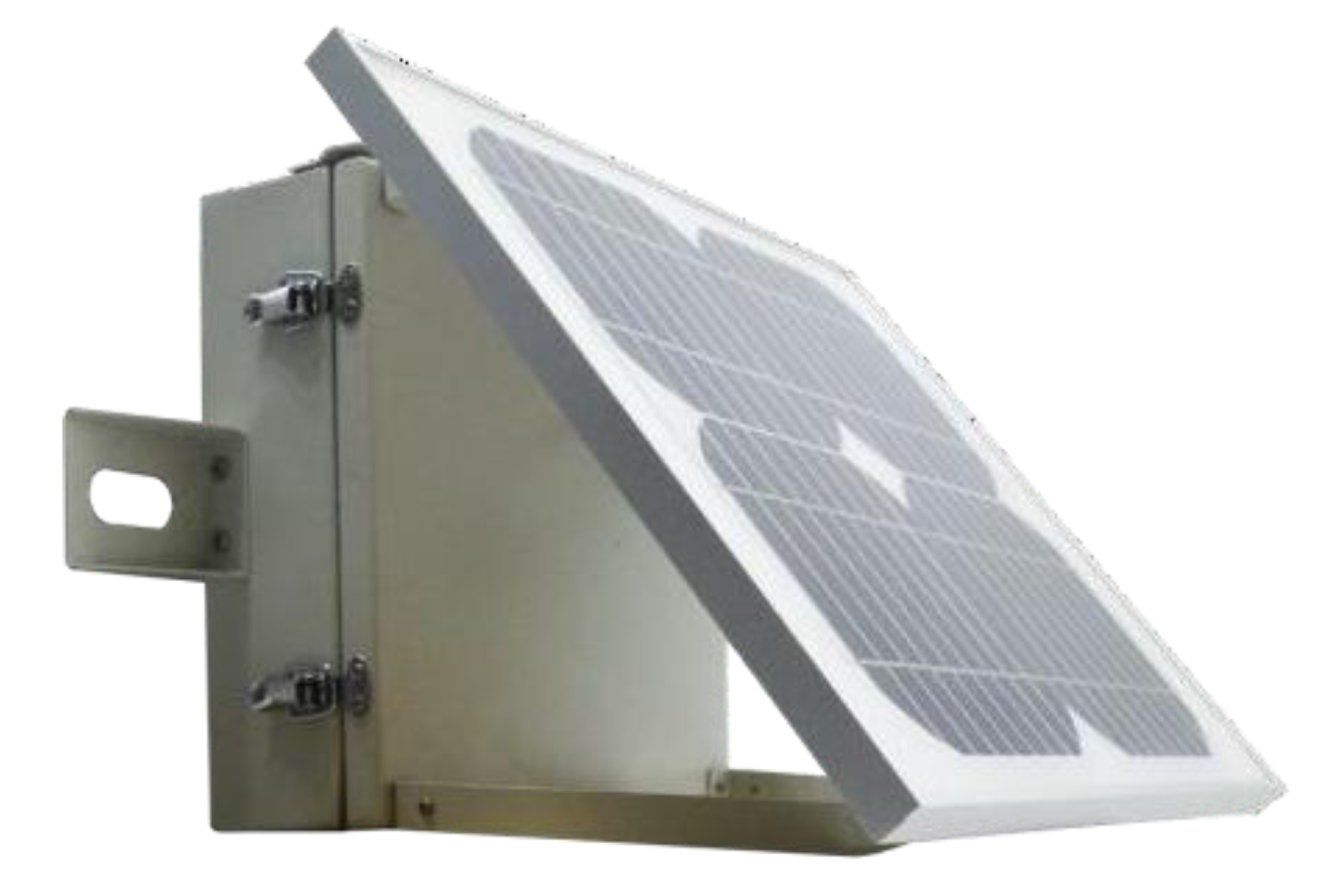

ИКЗ ИМАГ-LL передают на блок передачи данных информацию о событиях и отчеты посредством радиосвязи. Блок передачи данных передает эти данные посредством сотовой связи 2G / 4G в систему SCADA .

Отчеты с данными о событии:

  • Обнаружение неисправности
  • Кратковременная или постоянная неисправность
  • Продолжительность неисправности
  • Ток нагрузки, предшествующий аварийному режиму
  • Пропадание тока на линии

Максимально один концентратор данных способен поддерживать работу девяти индикаторов неисправности.

После установки индикаторов для представителей эксплуатирующего персонала специалисты ИМАГ провели обучение работе с оборудованием и сервисным ПО.

Выводы: Индикаторы короткого замыкания просты в установке. Простой в эксплуатации механизм мониторинга состояния ВЛ позволяет сократить время реагирования ремонтной бригады и затраты на работы в аварийных ситуациях. Все это позволяет оптимизировать время и ресурсы энергоснабжающей организации.
