Диагностика изоляции кабеля акустическим методом

Изоляция кабелей служит гораздо меньше токоведущих жил, которые изготовлены из стойкого гомогенного металла (медь или алюминий). Знание точных координат места повреждения изоляции позволяет в случае аварии сократить количество заменяемого кабеля, поэтому предложено множество различных методов диагностики изоляции. В этой статье рассмотрим акустические методы диагностики изоляции кабельных линий.

Акустический метод диагностики изоляции кабеля

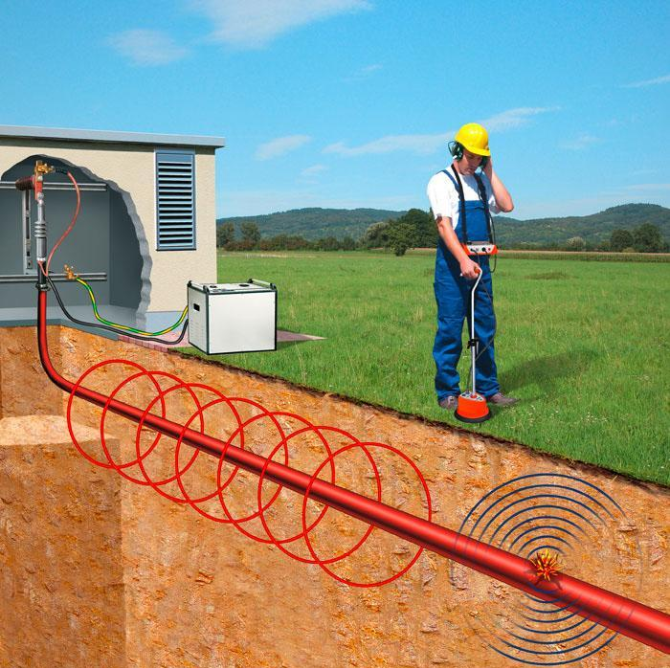

Акустические локаторы применяются для поиска повреждений в кабелях и газопроводах

На каких кабелях применяется акустический метод диагностики?

Наиболее часто диагностику требуется проводить на высоковольтных кабельных линиях с полиэтиленовой изоляцией. Изоляция может быть изготовленной из любого материала: полиэтилена, поливинилхлорида, композитных составов, в том числе и маслонаполненные кабели. Также кабельная линия может иметь любой вольтаж. Он обязательно учитывается при выборке напряжения и мощности импульсов тока звуковой частоты при диагностике.

В подземных кабельных линия наиболее распространены кабели с изоляцией из сшитого полиэтилена. Связано это не только с отличными изоляционными качествами полиэтилена, но и с его низкой ценой. Это самый дешевый полимер в мире. При этом именно в сшитом полиэтилене возникает эффект так называемого водяного триинга, что является нормальным процессом старения полимеров в условиях влажного грунта. Данный дефект со временем переходит в «заплывающий пробой», когда электрическое сопротивление изоляции на низком напряжении нормальное, а с повышением возникает пробой, который исчезает при повторном снижении напряжения.

Акустический метод неразрушающего контроля хорошо подходит для поиска дефектов типа «заплывающий пробой» по нескольким причинам. Рассмотрим преимущества этого метода:

  1. Для диагностики используется переменный ток высокого напряжения, получаемый от кенотронного генератора. В месте заплывающего пробоя создается мощное электромагнитное и акустическое поле (звук, хорошо слышимый даже при подземной прокладке).

  2. Поиск возможен, когда соседние, или близко расположенные кабели, в силовой линии не обесточены. В этом случае полностью отключается электромагнитный приемник из-за наводок 50 Гц и включается акустический с геомикрофоном. Частота импульсов не является кратной 50 Гц и акустический тракт приемника имеет фильтры для отстройки.

  3. В условиях акустических шумов (например, вблизи автомобильных дорог), наоборот, задействуется электромагнитный приемник вместо акустического геомикрофона. Чувствительность электромагнитных сенсоров в разы выше акустических, соответственно, возрастает дальность обнаружения. В некоторых случаях она превышает 1000 м.

  4. Расстояние до места замыкания распознается очень точно, благодаря технологии подсчета задержек импульсов. По схожим технологиям работают многие высокоточные системы, например, лазерные дальномеры или навигация GPS.



Диагностика изоляции кабеля акустическим методом

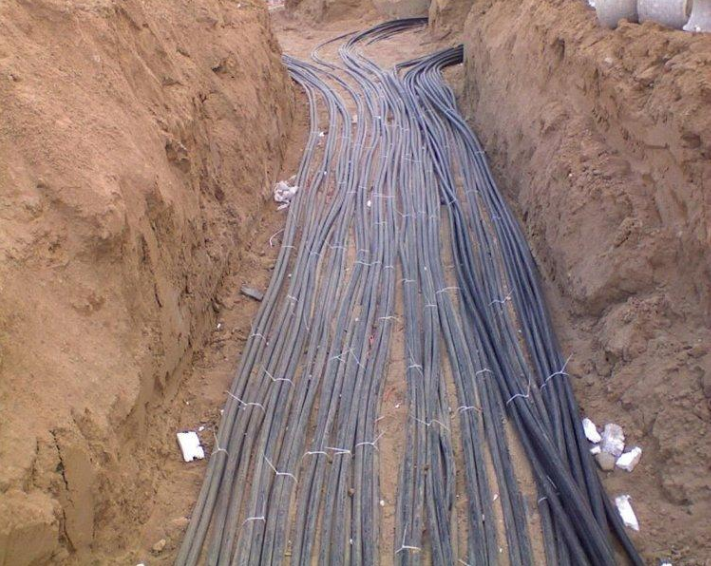

Пример прокладки множества кабелей в одной траншее. Поиск места повреждения акустическими методами возможен без обесточивания близлежащих кабелей.

Ограничения акустического метода контроля

  1. Акустический метод исследования не позволяет обнаруживать водяные триинги и дефекты изоляции, не приведшие к пробою. Можно обнаружить только имеющиеся повреждения. Нельзя составить прогнозы, оценить степень старения изоляции.

  2. Обнаруживается только первый пробой. Если дефекты в виде заплывающих пробоев следуют один за другим, они не обнаруживаются.

  3. Акустические шумы и электромагнитные помехи снижают дальность определения.

Примеры оборудования

Генератор SWG и приемник ударных волн (акустический локатор) Digiphone

Передовой комплект оборудования для поиска мест повреждения изоляции акустическим методом. Генератор ударных волн SWG представляет собой блок с минимумом элементов управления. Оператору необходимо подключить генератор к испытуемым кабельным жилам (не менее двух), выставить энергию заряда, (например, 1000 дж) и частоту. При работе с прибором соблюдают меры предосторожности. Выходное напряжение — до 32 кВ. При включенном генераторе выполняется ручной поиск с помощью различных акустических локаторов. Сам генератор SWG универсален. Его можно использовать для диагностики кабелей иными методами.

Приемник ударных волн Digiphone имеет чувствительный узкополосный УНЧ и геомикрофон. Оборудование защищено от влаги, поиск может выполняться в любых условиях, в том числе и по мерзлому грунту, когда акустическая проводимость улучшается.

Приемник ударных волн Digiphone+

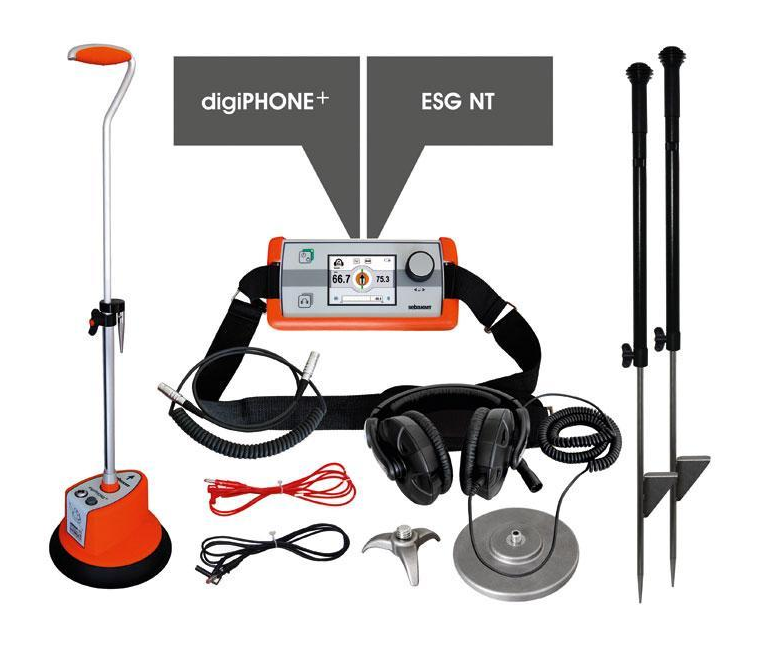

Акустический локатор Digiphone+
Акустический локатор Digiphone+

В отличие от акустического локатора Digiphone, Digiphone+ принимает не только акустические, но и электромагнитные волны. На практике это означает удлинение расстояния между точкой подключения генератора и уверенным распознаванием места повреждения. Приемник ударных волн Digiphone+ отличается высокой чувствительностью и строгим соответствием всем современным требованиям. Так выходной звуковой каскад имеет ограничение по звуку 84 дБ/А в соответствии с положениями об охране труда. Приемный тракт узкополосный с системой подавления посторонних шумов. Дополнительные плюсы: компас, цветной дисплей, удобная регулируемая ручка и вес всего 2,2 кг.

На следующем видео показано, как работать с акустическим локатором Digiphone+

Если вам нужна профессиональная консультация по диагностике изоляции кабеля, просто отправьте нам сообщение!
