Методы и приборы для проверки изоляции кабелей и электрооборудования

Надежность работы электрооборудования и электрических сетей во многом зависит от качества изоляции. Чтобы оценить состояние изоляции проводят измерение ряда параметров, в числе которых электрическое сопротивление, электрическая прочность, коэффициент абсорбции. В соответствие с отраслевыми нормами подобные измерения выполняют квалифицированные специалисты электролабораторий, обладающие соответствующими лицензиями и сертификатами. Для измерений используется оборудование из перечня рекомендованных средств измерений Минэнерго и Ростехнадзора.

Проверка изоляции кабелей и электрооборудования

Качество изоляции контролируется на заводе-изготовителе и в процессе технического обслуживания. Своевременное обслуживание в требуемом объеме и сроках позволяет снизить риск аварийных ситуаций и экономических потерь.

Методы контроля качества изоляции проводов и электрооборудования

Пример протокола проверки сопротивления изоляции кабелей, проводов
Пример протокола проверки сопротивления изоляции кабелей, проводов

Рассмотрим основные методы контроля качества изоляции проводов и электрооборудования. Параметры, характеризующие качество изоляции:

  • коэффициент абсорбции (R60/R15 – отношение сопротивлений, рассчитанных через 60 и 15 секунд после подачи напряжения);
  • тангенс угла диэлектрических потерь (tg δ=P/Q – отношение активной и реактивной мощности);
  • электрическая прочность при подаче повышенного напряжения 3-35 кВ;
  • температура поверхностных или внутренних слоев изоляции.

Коэффициент абсорбции

При измерениях сопротивления или коэффициента абсорбции о состоянии изоляционного материала судят по разнице показателей сопротивления однотипных элементов или изменению параметров за определенный промежуток времени. Чем коэффициент абсорбции выше, тем лучше.

Контрольные измерения на кабельном вводе
Контрольные измерения на кабельном вводе

Тангенс угла потерь

Данные измерения тангенса угла диэлектрических потерь используются при обобщенном анализе состояния гигроскопичной изоляции (картон, бакелит). Измерение проводится при помощи высоковольтных мостов с рабочим напряжением около 10 кВ. Результаты таких измерений зависят от температуры материалов и характеризуют, в основном, уровень увлажненности, загрязненность или наличие воздушных прослоек.

Электрическая прочность изоляции

Испытание изоляции на пробой позволяют определить её способность выдерживать перенапряжения. Электрическая прочность проверяется при подаче повышенного испытательного напряжения:

  • постоянного выпрямленного;
  • промышленной частоты 50 Гц в течение 1 мин;
  • импульсного (длительность 1,5-50 мкс с интервалом не менее 1 мин).

Параметры переменного напряжения от 3 кВ для испытания нового электрооборудования на заводе-изготовителе определяются ГОСТом 1516.2-97, при техническом обслуживании в процессе эксплуатации используются напряжения на 10…15% ниже заводских нормативов.

Для проверки электрической прочности изоляции используют два метода: электрический (подача испытательного напряжения) или акустический (мониторинг звуковых сигналов пробоя изоляции).

Обследование температуры поверхности изоляции проводится при помощи тепловизоров. Самый точный результат метод дает при максимальной рабочей нагрузке электрооборудования.

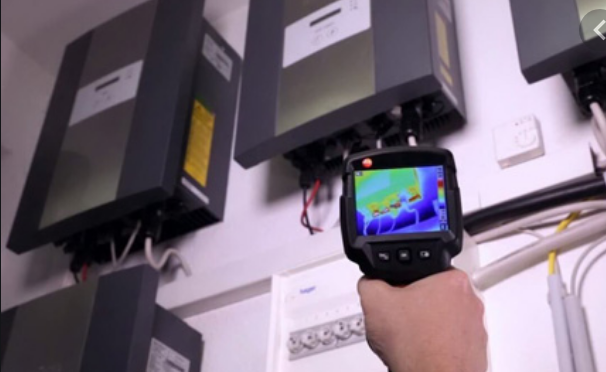

Тепловизионное обследование кабельных линий
Тепловизионное обследование кабельных линий

Приборы для контроля качества изоляции

Выбор приборов для контроля качества изоляции зависит от типа обследуемого электрооборудования, кабелей, метода и условий проведения испытаний. При выборе измерителей следует обратить внимание на следующие факторы:

  • допустимый измерительный диапазон контрольно-измерительного прибора, категория электробезопасности (CAT I…IV);
  • параметры исследуемой электросистемы (постоянное/переменное напряжение на входе/выходе, ток нагрузки, частота, мощность), возможность отключения электроснабжения оборудования при проведении исследований;
  • свойства материала изоляции (тепловые, диэлектрические);
  • параметры окружающей среды (уровень влажности, температура);
  • возможность доступа к тестируемому оборудованию (контакт, дистанционно).

Универсальные измерители электрических параметров – мультиметры, мегаомметры. Для бытовых, офисных и промышленных низковольтных электрических установок и проводов достаточно измерителей CAT I, II, для высоковольтных линий электропередач или распределительных ячеек – не ниже CAT III (1000 В).

Для проверки изоляции кабелей и электрооборудования постоянным/переменным повышенным напряжением применяют установки T99/1, T26/1, MMG5/10, HPG 50/70 с приборами для преобразования дефектов (прожига). Для дистанционного обнаружения дефектов подземных кабельных жил и оценки расстояния до неисправности пользуются популярностью генераторы ударных импульсов RSP 3, PWG 2000 и рефлектометры СТЭЛЛ РЕЙС-205, СТЭЛЛ РЕЙС-305, СТЭЛЛ РЕЙС-405.

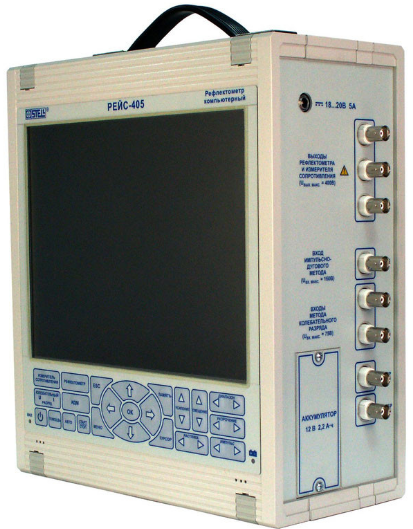

Рефлектометр СТЭЛЛ-РЭЙС 405 для проверки кабелей
Рефлектометр СТЭЛЛ-РЭЙС 405 для проверки кабелей

Бесспорные преимущества тепловизоров линнейки Testo 868/871/872/882/885 – это компактность, мобильность, простота в использовании. Тепловизоры Fluke TiX500/580 обладают точностью 0,025 °С и расширенным диапазон измерений до +400 °С.

Выводы

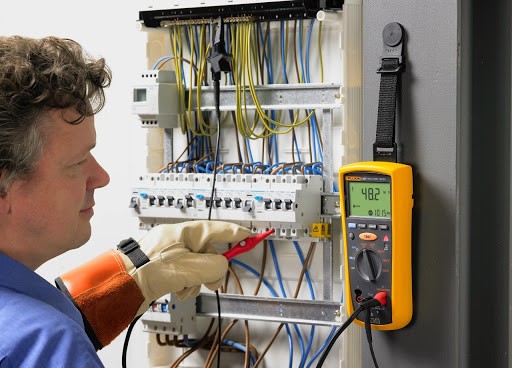

контроль сопротивления изоляции
Контроль сопротивления изоляции

Современные приборы позволяют оценивать качество изоляции разнообразного оборудования и кабелей с высокой точностью и в различных условиях. Затраты на проведение испытаний специализированными сервисными организациями или ведомственными службами компенсируются сокращения расходов на простой и ремонт электрооборудования, а также на компенсации потребителям в случае аварийных перебоев в снабжении электроэнергией.

Если вам нужна профессиональная консультация по проверке изоляции кабелей и электрооборудовани, просто отправьте нам сообщение!

Примеры оборудования

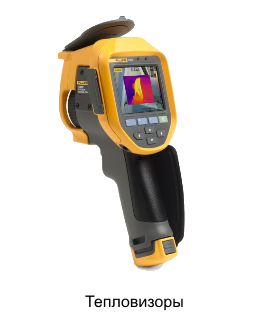

Тепловизоры  Установки для испытания кабелей повышенным напряжением

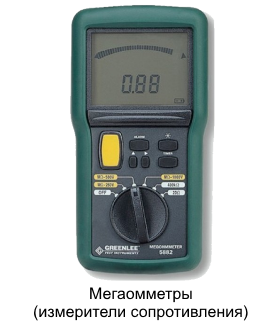

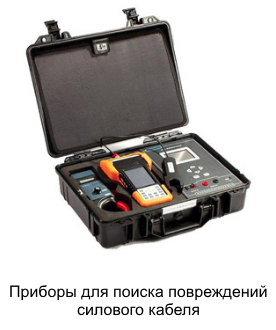

Мегаомметры (измерители сопротивления) Приборы для поиска повреждений силового кабеля
