Инфракрасные окна как безопасный способ диагностики электрооборудования

Обеспечение безопасности при работе с электрооборудованием все еще остается сложной задачей, особенно на старых производствах. Существуют новые технологии, которые помогают решить эту проблему, например, инфракрасные окна от Fluke. Насколько они эффективны, и как правильно ими пользоваться?

Инфракрасные окна как способ безопасной проверки электрооборудования

Цена безопасности

Неисправное оборудование может причинить огромные убытки, связанные с пожарами и масштабными отключениями электроэнергии. При проверке высоковольтного оборудования персоналу постоянно приходится входить в зоны повышенного риска. Неисправности могут спровоцировать опасные явления, такие как дуговой разряд, способный в доли секунды высвободить огромную энергию Плазма в канале разряда нагревается до 20 тыс. градусов.

Ежегодно в России фиксируются тысячи подобных вспышек, а также множество других аварийных ситуаций, которые приводят к печальным последствиям. Так, за 11 месяцев 2017 г. на объектах, подконтрольных Ростехнадзору, зафиксирован 51 несчастный случай со смертельным исходом. На более длительных временных промежутках статистика выглядит намного хуже. Например, по данным «Московского института энергобезопасности и энергосбережения» в период с 2001 г. по 2005 г. из-за несчастных случаев на энергоустановках в России пострадали более 49 тыс. человек, из которых 1880 погибли. Больше всего погибших — именно из-за поражения электрической дугой.

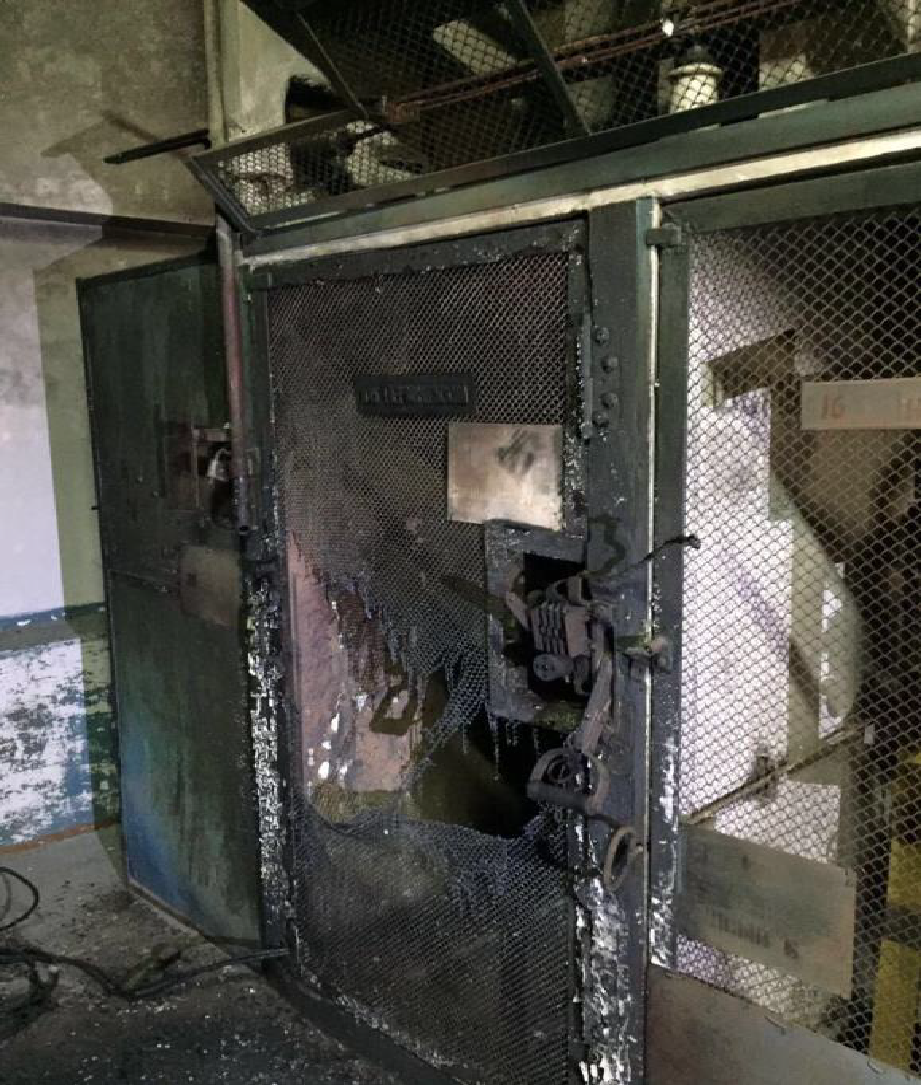

Один из примеров несчастного случая в сети 6 кВ. От электрической дуги пострадали двое электромонтеров
Один из примеров несчастного случая в сети 6 кВ. От электрической дуги пострадали двое электромонтеров

Смотрите также: Что нужно знать об инфракрасных окнах

Держись на расстоянии — тепловизор и инфракрасные окна

В настоящее время доступны приборы для безопасного дистанционного мониторинга электрооборудования. Даже с помощью «карманного» мультиметра-тепловизора Fluke 279 FC можно с расстояния несколько метров по нагреву элементов оборудования выявить опасную утечку тока. Во многих случаях это помогает избежать несчастных случаев.
Но иногда оборудование закрыто металлическими и пластиковыми панелями, через которые не проходит ИК-излучение. Поэтому приходится использовать защитное снаряжение и снимать защитные панели, что всегда сопряжено с потенциальным риском.

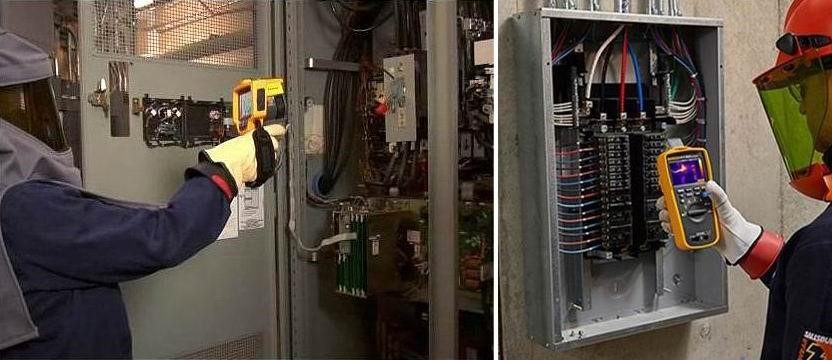

Для использования тепловизора приходится открывать дверь распределительного щита, что в ряде случаев создает опасность поражения током
Для использования тепловизора приходится открывать дверь распределительного щита, что в ряде случаев создает опасность поражения током

Чтобы лишний раз не открывать панели и дверцы, используют инфракрасные окна диаметром 50-95 мм.

Установка ИК-окна

ИК-окна можно установить за пять минут: достаточно сделать отверстие и закрепить ударопрочное стекло. Какие-либо дополнительные манипуляции и испытания не нужны.

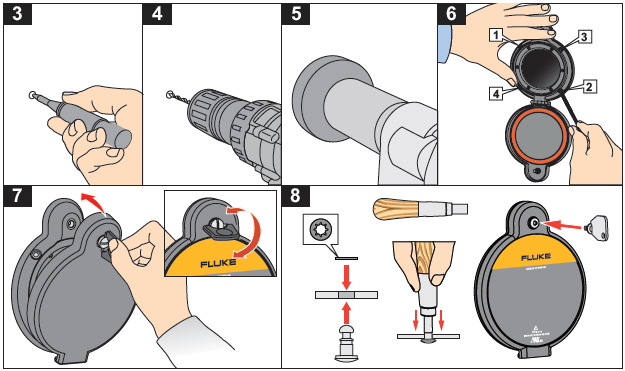

Порядок установки ИК-окна (скриншот из инструкции к Fluke CV300 ClirVu®)
Порядок установки ИК-окна (скриншот из инструкции к Fluke CV300 ClirVu®)

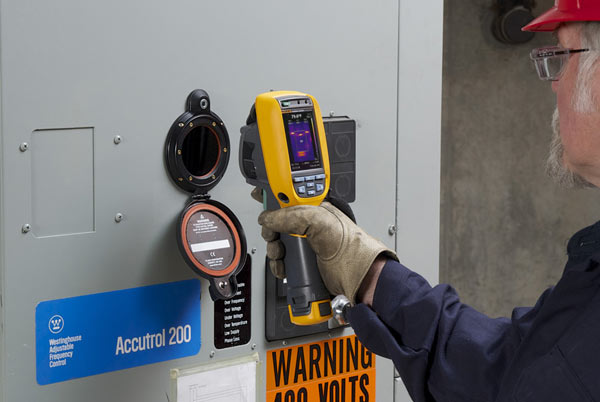

Установка инфракрасного окна занимает меньше 5 минут

Стекло ИК-окна прозрачное и позволяет осмотреть оборудование визуально и через тепловизор. Это избавляет от необходимости открывать шкафы.
Кроме того, ИК-окно от Fluke обладает рядом технологий для защиты от поражения током. Окно имеет мгновенное заземление на металлический корпус и устойчивость к дуговому разряду до 63 кА.

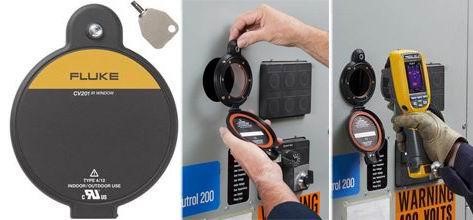

Инфракрасное окно Fluke CV200 диаметром 50 мм
Инфракрасное окно Fluke CV200 диаметром 50 мм

Инфракрасное окно оснащено крышкой с магнитной защелкой и замком, который отпирается ключом. Это позволяет ограничить доступ к опасному оборудованию.

Пример использования ИК-окон и ключевые особенности

Инфракрасные окна применяются на самых распространенных объектах, требующих регулярной проверки, например, в распределительных щитах. Универсальность ИК-окон позволяет применять их на оборудовании, предназначенном для центров обработки данных, в нефтегазовой отрасли, на объектах генерации и распределения энергии.

Сердцем любой электроустановки, конечно, является силовой трансформатор, но без коммутационных аппаратов работа энергосистемы невозможна.

Контактная система — главный элемент масляного выключателя. Она погружена в минеральные масла высокой чистоты и низкой вязкости (трансформаторное масло), в которых гасится электрическая дуга, возникающая при разрыве цепи высокого напряжения.

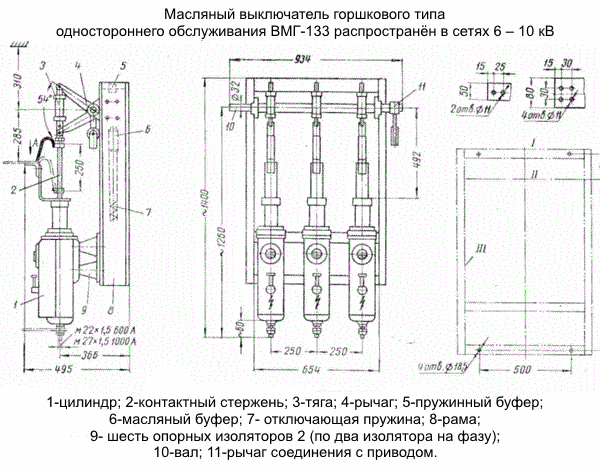

Масляный выключатель горшкового типа одностороннего обслуживания ВМГ-133
Малообъемный масляный выключатель ВМГ-133

Этот выключатель выполняется на номинальный ток до 1000 А и содержит незначительный объем масла. Это делает выключатель менее пожароопасным и позволяет устанавливать его в открытых камерах РУ высокого напряжения. Данный выключатель в основном устанавливается в ячейки КСО-266.

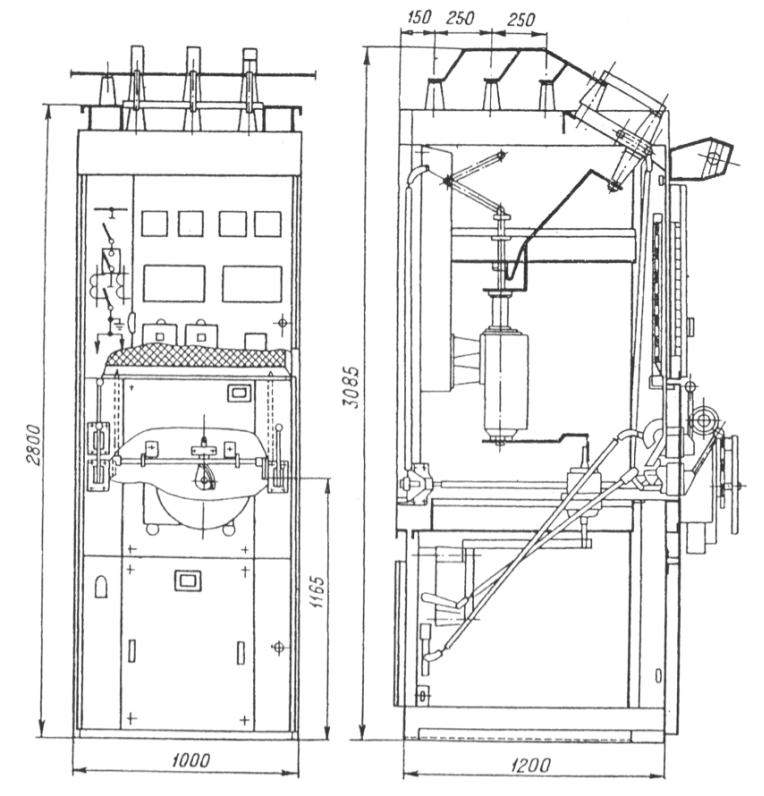

Камера КСО-266 с выключателем ВМГ-133
Камера КСО-266 с выключателем ВМГ-133

При установке ИК-окон Fluke на такой тип энергооборудования необходимо учитывать требования п. №3.3 правил по охране труда при эксплуатации электроустановок. Так, при выполнении работ в электроостановках людям не допускается приближаться к находящимся под напряжением неогражденным токоведущим частям ближе, чем на 60 см.

Общая глубина ячейки равна 120 см, выключатель углублен на 80 см. Условия безопасности персонала при проведении тепловизионного контроля с использованием ИК-окон Fluke соблюдены.

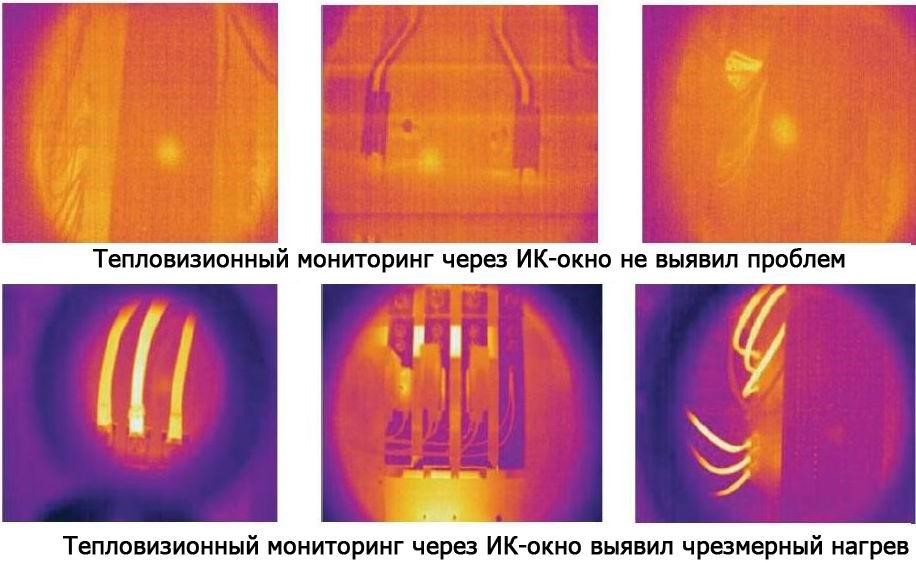

Инфракрасное окно обеспечивает достаточную видимость для того, чтобы выявить неисправность
Инфракрасное окно обеспечивает достаточную видимость для того, чтобы выявить неисправность

Требования безопасности нужно учесть в случае, если используется конструкционно более сложное оборудование, например, распределительное устройство серии КРУ 2-10 (КВ-02-10) с выкатным элементом. В данном случае расстояние до токоведущих частей равно 19,3 см. Это повышает риск поражения электрическим током.

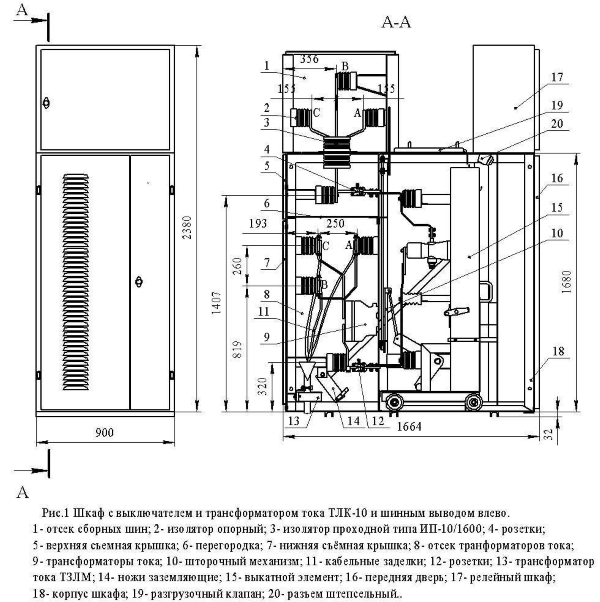

Шкаф с выключателем КРУ 2-1
Шкаф с выключателем

Таким образом, при выборе места установки ИК-окон необходимо учесть все факторы безопасности, чтобы свести риск несчастного случая к минимуму.

Правильное применение инфракрасных окон и их универсальность

Область применения ИК-окон расширяется по мере того, как предприятия все чаще используют тепловизоры для проведения планового обслуживания и ремонта. Однако до сих пор многие специалисты плохо осведомлены о возможностях ИК-окон, хотя правильное их использование в ряде случаев сокращает время тепловизионного мониторинга на 90%.

Следует учесть, что обычно ИК-окна требуют широкоугольного объектива для тепловизора, в противном случае придется вести съемку через окно с разных ракурсов.

В идеале все оборудование с риском возникновения дугового разряда должно иметь инфракрасные окна. Это сухие трансформаторы, распределительные щиты низкого, среднего и высокого напряжений, шкафы выключателей, контроллеры электродвигателей и т. д. При этом критически важным является правильная установка ИК-окон, поэтому данную работу лучше поручить профессионалам.

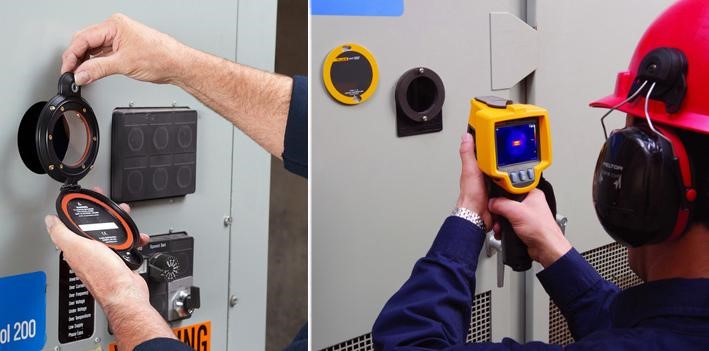

Следует правильно выбирать место установки ИК-окон, чтобы они обеспечили безопасность при проверке
Следует правильно выбирать место установки ИК-окон, чтобы они обеспечили безопасность при проверке

Традиционные методы осмотра всегда связаны с риском и защитное снаряжение не является панацеей. Так, специалисты GSE Systems изучили 6 тыс. распределительных устройств низкого напряжения на разных объектах в США и пришли к выводу, что х в 6,5% случаев дуговой вспышки средства индивидуальной защиты не смогут защитить персонал. В связи с этим востребованы любые современные меры безопасности, в том числе и  такие как ИК-окна.

Конечно, наличие ИК-окон не означает, что у персонала не должно быть средств защиты, так как может возникнуть необходимость открыть щит или снять панель с оборудования.

Таким образом, применение ИК-окна всегда снижает риск несчастного случая, в смертельно опасной ситуации при аварии или во время ремонта оборудования.
