Преимущества технологии IR-Fusion®

Сделанные с помощью тепловизоров изображения бывает довольно сложно интерпретировать. Инфракрасным изображениям не хватает контрастности, четкости и цветовых характеристик снимков, сделанных в видимом свете, поэтому для выявления любых несоответствий на записанных тепловых изображениях требуется взгляд эксперта.

Даже профессиональные термографы предпочитают устройства обработки изображений, которые предоставляют пространственные детали и широкое поле зрения, что позволяет получить более четкое представление о реальном оборудовании в среде его функционирования. Однако, такие продвинутые функции дорого стоят. Экономически эффективной альтернативой для удовлетворения подобных потребностей является запатентованная технология IR-Fusion® от компании Fluke, которая легко смешивает изображения в инфракрасном и видимом спектре.

Кроме целевого инфракрасного изображения технология IR-Fusion® записывает и его цифровой эквивалент в видимом свете. Подобные высококачественные изображения позволяют легко проводить параллели, обнаруживать и устранять неисправности наиболее надежным и точным образом. Технология IR-Fusion® поддерживает несколько режимов отображения изображений:

  • полностью инфракрасный;
  • картинка в картинке;
  • технология AutoBlend™ (автоматическое смешивание);
  • инфракрасные/цветные сигналы тревоги;
  • полностью цифровой.

Режим тепловизоров с функцией IR-Fusion®
Режим тепловизоров с функцией IR-Fusion®

Разнообразие используемых этой технологией режимов облегчают просмотр, документирование и анализ изображений не только на камере, но также и в автономном режиме с помощью программного обеспечения SmartView®.

IR-Fusion® – за счет чего достигается разница?

Утверждается, что эта революционная технология предоставляет несколько преимуществ, которые способны изменить процесс тепловидения. Вот несколько существенных преимуществ технологии IR-Fusion®:

1. Отображает область инфракрасного повреждения на цифровом изображении, снятом в видимом свете

Изображения в инфракрасном и видимом спектре, созданные с использованием технологии слияния, позволяют точно определить проблемную область на цифровом изображении, представляющем все как в реальной жизни. Выполненное с использованием режима AutoBlend изображение, в равной пропорции включающее видимый и инфракрасный спектры, автоматически выделяет проблемную область.

Тепловой рисунок накладывается на частично прозрачное цифровое изображение целевой области, точно показывая все имеющиеся недостатки. Процентное соотношение при смешивании можно регулировать во всем диапазоне от полностью видимого спектра до полностью инфракрасного изображения в соответствии с конкретными потребностями. Это можно сделать как на камере, так и с помощью программного обеспечения.

Выделить проблемные области на видимом изображении на основе тепловых излучений помогает режим цветовой сигнализации. Этот режим служит для выборочного выделения областей с определенными температурами в инфракрасных цветах, в то время как остальное изображение отображается в черно-белом режиме.

2. Устраняет путаницу в интерпретации инфракрасных изображений, облегчая выявление проблем

Возможность использования различных режимов отображения облегчают интерпретацию, отчетность и извещение о проблемах, что имеет решающее значение для своевременного решения серьезных проблем. Не все специалисты знакомы с инфракрасной технологией или способны интерпретировать тепловые изображения.

В то время как полностью инфракрасное изображение идеально подходит для обмена информацией с хорошо осведомленными коллегами, смешанные изображения удобны для того, чтобы сосредоточить свое внимание на фактическом месте возникновения проблемы, особенно при общении с клиентами или специалистами по техническому обслуживанию.

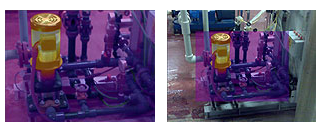

смешанное изображение (слева) и смешанное изображение в режиме “картинка в картинке” (справа)
смешанное изображение (слева) и
смешанное изображение в режиме “картинка в картинке” (справа)

Просмотр смешанного изображения в режиме «картинка в картинке» помогает еще больше увеличить масштаб проблемной области в большой установке. Это помогает установить контекст, выделить неисправный компонент в инфракрасных цветах, а также обеспечить широкое поле обзора всей системы в видимом свете. Смешанное инфракрасное изображение позволяет просматривать любые метки и другие индикаторы в определенном месте, а также инфракрасное изображение в нужных точках на том же экране или изображении.

Эффективное использование этих режимов помогает устранить любую двусмысленность в интерпретации инфракрасных изображений.

3. Помогает выявлять проблемные области на изображениях, которые не имеют отличительных особенностей

Поиск одного неисправного компонента среди бесчисленного количества ему подобных, например, смонтированных в электрическом шкафу, может оказаться довольно сложным из-за отсутствия каких-либо отличительных особенностей, способных указать на искомый компонент. Использование лазерной указки для выделения проблемной области и захват полностью видимого/смешанного изображения с помощью технологии IR-Fusion® является простым и безопасным способом решения подобных задач. Теперь можно идентифицировать неисправный компонент, сопоставляя пятно света от лазера на смешанном и видимом изображении.

4. Помогает лучше сфокусировать инфракрасную камеру

Известно, что инфракрасные изображения не такие четкие, как их цифровые аналоги, снятые в видимом свете. Это затрудняет фокусирование на тепловых изображениях небольших компонентов. Однако возможность четкой фокусировки напрямую связана с повышением точности показаний температуры.

Поддерживаемые технологией IR-Fusion® режимы обработки изображений помогают точно сфокусировать инфракрасную камеру на намеченной цели. Они позволяют пользователям настраивать объектив до тех пор, пока между инфракрасным и видимым изображением не будет полного согласования.

5. Содействует сложному анализу изображений и отчетности

Программное обеспечение SmartView® позволяет термографам записывать, комментировать и импортировать для дальнейшей обработки изображения, снятые на площадке. Встроенные функции отчетности и высококачественной аналитики наряду с несколькими режимами отображения облегчают комплексный анализ и создание стандартных, а также настраиваемых пользователем отчетов. Полностью настраиваемые инструменты отчетности поддерживают разнообразные требования, что облегчает передачу результатов в формате, подходящем для уровней знаний получателей.

Fluke SmartView® представляет собой комплект инструментов для просмотра и анализа инфракрасных изображений
Fluke SmartView® представляет собой комплект инструментов для просмотра и анализа инфракрасных изображений

Основанные на отраженном свете видимые изображения более четкие и красочные по сравнению с инфракрасными изображениями, которые формируются на основе испускаемого света. Тепловое изображение передает температурные уровни в виде размытых границ, что затрудняет точную идентификацию отдельных компонентов. Таким образом, свойственные технологии IR-Fusion® пространственное разрешение и четкость позволяют точно сфокусироваться на намеченной цели, повышая точность теплового изображения и измерения температуры. Возможность использования разнообразных режимов отображения позволяет устранить неоднозначность при интерпретации инфракрасных изображений и помогает повысить коммуникационную ценность и эффективность всего процесса.
