Что нужно знать об инфракрасных окнах

В последние годы постоянно и неуклонно растет промышленное использование инфракрасных окон. Наши клиенты по тепловидению регулярно задают вопросы, связанные с инфракрасными окнами, их использованием, а также связанными с ними ограничениями. Ниже представлена информация, которая, хочется надеяться, поможет лучше понять, что необходимо знать об этих устройствах.

Инфракрасные окна

Предметом серьезной озабоченности для работодателей во всем мире является обеспечение электробезопасности на рабочем месте. Инфракрасные окна помогают обеспечить безопасный осмотр и техническое обслуживание электрооборудования и установок, свести к минимуму воздействие электрических опасностей, а также своевременно и эффективно выявлять и устранять любые неисправности в силовых цепях.

Что такое инфракрасные окна?

Инфракрасное окно (ИК-окно) – это не что иное, как отделяющее пользователя от оборудования место наблюдения, которое позволяет инфракрасным лучам проходить от контрольной точки источника (или цели) во внешнюю среду, где отображение и температура выделяемого на конкретном участке оборудования тепла записываются с помощью тепловой камеры. Затем собранные данные анализируются, и определяется состояние проверяемого оборудования или электрического устройства.

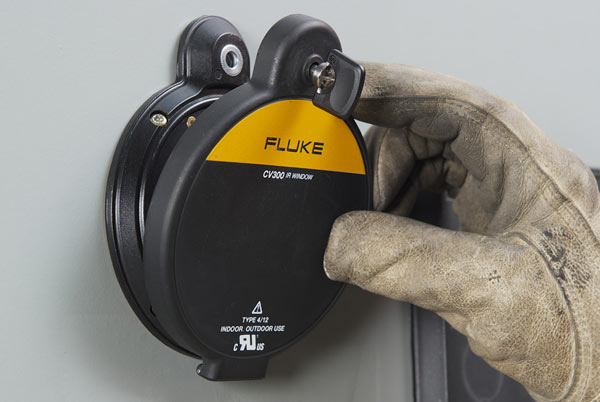

Инфракрасное окно Fluke CV300 ClirVu® 75 мм (3 дюйма)
Инфракрасное окно Fluke CV300 ClirVu® 75 мм (3 дюйма)

Инфракрасные окна нашли свое применение в различных отраслях и приложениях, поэтому важно выбирать подходящий вариант, который наилучшим образом соответствует требованиям, предъявляемым к окружающей среде, а также тепловизионному оборудованию, используемому для проверки.

Различные типы инфракрасных окон

Базовой конструкцией является корпус или рама с отверстием в центре и закрывающей его крышкой. Вместо открытого центрального отверстия в раме инфракрасного окна может находиться сплошное стекло или сетка, что в результате дает две категории ИК-окна:

  • контрольные окна;
  • контрольные решетки.

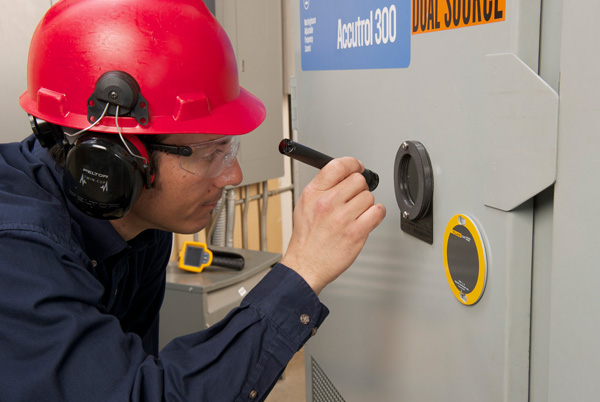

ИК-окно с линзой
ИК-окно с линзой

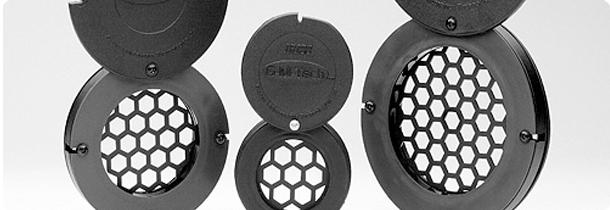

ИК-окно с решеткой
ИК-окно с решеткой

Важно отметить, что сплошные линзы в контрольных окнах создают герметичную или закрытую среду, где опасное электрическое воздействие в значительной степени минимизируется. При этом контрольные решетки требуют от рабочих и техников использования подходящих средств индивидуальной защиты, поскольку не обеспечивают никакой защиты от электрических/тепловых опасностей.

Также в дополнение к вышеуказанным типам инфракрасных окон в определенных условиях находят применение открытые или герметичные 15-миллиметровые инфракрасные смотровые окна. ИК-окна нестандартной конструкции позволяют работать в особых условиях или при специфических требованиях к оборудованию, когда стандартные решения использовать невозможно. Однако подобные случаи нуждаются в экспертных консультациях и разрешениях специалистов по технике безопасности.

Линзы для инфракрасных окон

Выбор линзы для инфракрасного окна зависит от конкретного приложения, диапазона длин волн и окружающей среды. Также необходимо учитывать и экономическую составляющую. Материал линзы в основном зависит от её использования. Широко используются как кварцевые, так и синтетические полимерные линзы. Однако у каждого типа линзы есть свои ограничения или слабости, требующие внимания. Свойства выбранного материала определяют диаметр и толщину линзы, ее механическую прочность, долговечность, передачу изображения и ряд других факторов. Изменения каждого из этих факторов в конечном итоге, как правило, влияют на передачу, ставя под угрозу эффективность тепловидения и контроля.

Качество кварцевых линз может снижаться при воздействии влажности, механических напряжений, влаги, химических веществ и высоких уровней шума или вибраций в рабочей среде.
Синтетические полимерные линзы идеально подходят для промышленных установок, поскольку они прочны и долговечны, не реагируют на влагу и широкий спектр химических веществ. Также они устойчивы к механическим нагрузкам, поскольку способны поглощать внешнее воздействие с сохранением своей формы. Это обеспечивает стабильную передачу через них.

Установка инфракрасных окон – что нужно учитывать

Правильно установленные инфракрасные окна в значительной степени снижают вероятность электрического воздействия, за исключением нескольких случаев, связанных с очень высокой температурой окружающей среды.

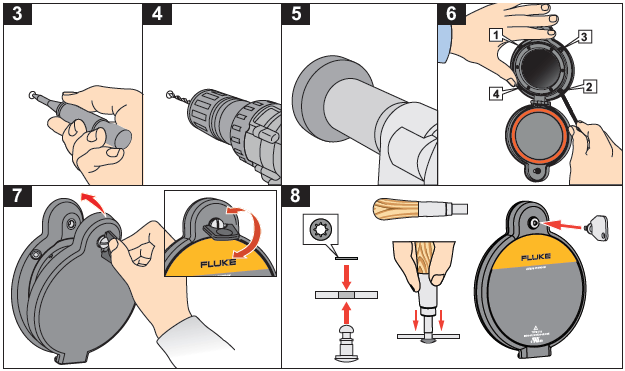

Порядок установки ИК-окна
Порядок установки ИК-окна (скриншот из инструкции к Fluke CV300 ClirVu®)

При установке инфракрасных окон следует учитывать несколько моментов.

  1. Необходимо, чтобы тип инфракрасного окна и материал линзы соответствовали условиям работы, оборудованию, длине волны исследуемых лучей и устройству, используемому для тепловидения.
  2. Использование нестандартных инфракрасных окон потребует одобрения и получения разрешения от соответствующих служб, которые должны проверить их пригодность и безопасность.
  3. Экологическая безопасность или пригодность инфракрасного окна для конкретного рабочего режима базируется на существующих стандартах. Номинальные характеристики ИК-окна не должны быть ниже, чем у структуры, в которую оно устанавливается.
  4. Диаметр контрольного окна определяется полем обзора инфракрасного окна, тепловой камерой и объективом (если используется). Поле обзора – это максимальная площадь, которую можно обследовать с помощью устройства. Типовое поле обзора охватывает расстояние от крышки панели до целей наблюдения, начиная с вершины угла обзора. Угол обзора зависит от типа и материала линзы. Расчёты диаметров обычно основаны на стандартных настройках объектива.
  5. Излучение от конкретной цели либо отражается и передается, или излучается наблюдаемым объектом напрямую. Для обеспечения точных показаний обязательным условием является стандартизация излучательной способности обесточенного оборудования перед установкой инфракрасных окон.
  6. Для точной и надежной термографии рекомендуется включать контрольные проверки, а также техническое обслуживание инфракрасного окна, в плановое обслуживание оборудования, и проводить периодическую калибровку коэффициента пропускания для компенсации ухудшения линз в ИК-окнах определенных типов.


Установка инфракрасного окна

Стандарты и безопасность инфракрасных окон

Хотя стандарт UL50V определяет параметры ИК-окон, другие стандарты, такие как UL508 и UL 508A, описывают требования к панелям управления и оборудованию в конкретных промышленных условиях.

Стандарт UL 746C требует, чтобы используемые в инфракрасных окнах полимерные компоненты были огнестойкими при комнатной температуре и ударопрочными при температуре 0°C.
Степень защиты от проникновения IP65 и NEMA 4 указывают на устойчивость к проникновению воды и пыли. Сами по себе инфракрасные окна не являются стойкими к воздействию электрической дуги; однако они получают номинальную стойкость вместе с электрическим оборудованием, в котором устанавливаются.

Случайный контакт с находящимся под напряжением или неисправным оборудованием, и смертельно опасная электрическая дуга может нанести серьезный ущерб здоровью и угрожать жизни работников, особенно тех, кто занят в промышленных или энергетических секторах. Установка инфракрасных окон способна повысить уровень безопасности при проведении обычных проверок и работ по техническому обслуживанию электрических установок и оборудования на промышленных объектах, что повышает электробезопасность всего рабочего процесса.

Если вам нужна профессиональная консультация по тепловизионном контролю, просто отправьте нам сообщение!
