9 рекомендаций по диагностике силовых кабелей методом измерения частичных разрядов

В последние годы одним из наиболее эффективных методов диагностики кабельных линий стал метод измерения частичных разрядов (ЧР) в кабеле. Электрические службы обязаны проводить проверку кабельных линий на наличие ЧР для обеспечения их безопасной и эффективной работы.

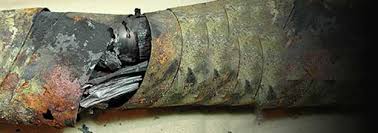

Диагностика силовых кабелей методом измерения частичных разрядов

Обычно для диагностики кабельных линий методом измерения ЧР используют следующие датчики:

  • высокочастотный трансформатор тока (HFCT);
  • датчик TEV;
  • высоковольтный конденсатор связи (HVCC);
  • акустические датчики и т.д.

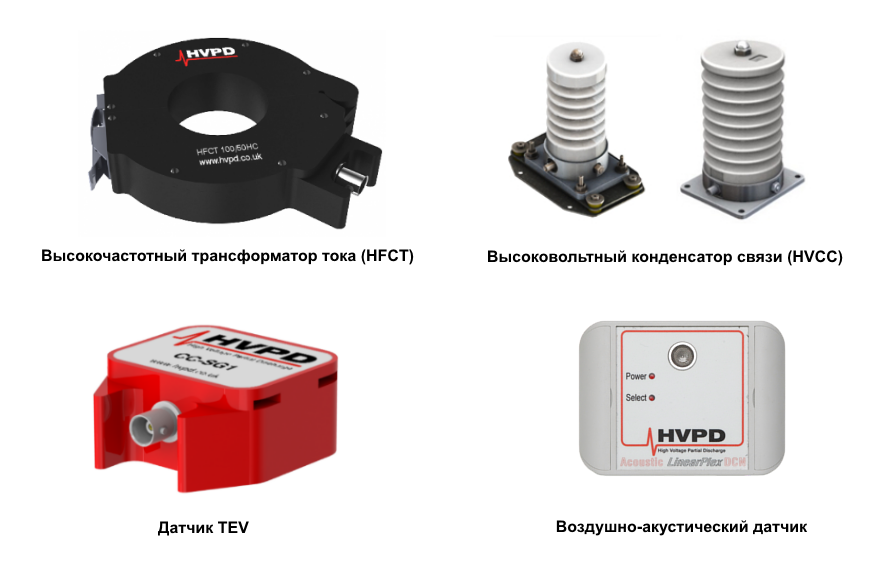

Датчики для измерения частичных разрядов
Датчики для измерения ЧР

Примечание: некоторые из вышеуказанных датчиков допускают установку, когда кабельная линия находится под напряжением, тогда как при установке других устройств необходимо вывести кабельную линию из работы.

В независимости от типа используемого датчика необходимо принимать во внимание 9 следующих важных рекомендаций:

Рекомендация 1

Защитный экран силового кабеля не должен соприкасаться с другими заземленными металлическими частями электроустановок, это допускается только на подстанции. Это правило распространяется как на однофазные, так и трехфазные кабели.
На концевых участках кабельной линии следует использовать термоусадочные трубки для изоляции защитного экрана кабеля, что в дальнейшем позволит получить доступ к каждому заземленному кабелю.

Рекомендация 2

Проведение работ на концевых участках кабельной линии, когда линия находится под напряжением, обычно не разрешается из соображений безопасности.
Чтобы всё-таки иметь возможность проводить работы в этих условиях, измерительные датчики должны устанавливаться на соответствующих местах во время первоначальной оконцовки заземлённых кабельных линий. Выходные кабели датчиков, установленных таким образом, должны быть заведены в распределительную коробку в целях безопасности и в целях сбора информации о ЧР на концевых участках заземлённой кабельной линии.

Рекомендация 3

Подключенный датчик HFCT

При диагностике кабельной линии на наличие в ней ЧР важную роль играет понятие времени задержки отраженного сигнала (Cable Return Time, CRT). CRT определяется как интервал времени между моментами подачи единичного импульса и приема отраженного импульса от места повреждения.
Зная время CRT, можно определить расстояние от начала линии до места повреждения, где были зафиксированы сигналы ЧР.

Рекомендация 4

Для того, чтобы результаты диагностики кабельной линии на наличие в ней ЧР были достоверными, необходимо проводить её как можно дольше.
Проведение таких испытаний в течение длительного времени позволит определить место нахождения не только непрерывного разряда, но и определить места, где разряд возникает периодически.
Для наиболее достоверных результатов рекомендуется проводить испытания с  обоих концов кабельной линии.

Рекомендация 5

Частоты сигналов, вызванных возникновением ЧР, не превышают 5 МГц. Следовательно, при фильтрации помех, которые имеют частотный диапазон от 100 кГц до 5 МГц, необходимо следить за тем, чтобы сигналы ЧР не отфильтровались вместе с помехами.

Рекомендация 6

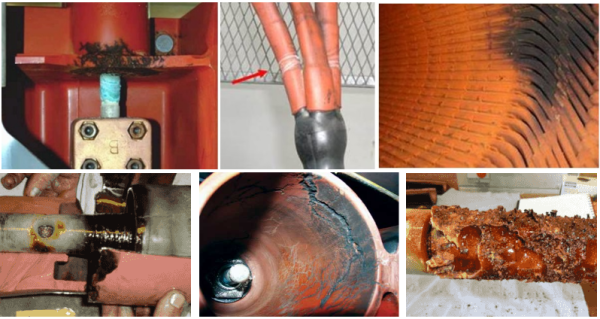

измерение частичных разрядов

Сигналы, вызванные ЧР, обычно совпадают по фазе. Однако, в некоторых случаях, совпадать по фазе могут и сигналы помех, что затрудняет распознавание сигналов ЧР, вызванных наличием повреждений в кабельной линии.
Используйте современное измерительное оборудование, которое может различать эти сигналы даже в случае совпадения их по фазе.

Рекомендация 7

Несколько советов по распознаванию сигнала, вызванного возникновением ЧР:
проанализируйте форму импульса. Импульс ЧР, как правило, более короткий, по сравнению с сигналом помехи, за которым следуют несколько колебаний;
сигналы от ЧР совпадают  по фазе, тогда как сигналы помех в некоторых случаях накапливают фазовый сдвиг по мере распространения по кабелю. Следовательно, следует проводить тест по измерению уровня помех в течение максимально возможного времени для получения правильных результатов.

Рекомендация 8

диагностика кабельных линий методом измерения частичных разрядов

Как только вы установили, что в силовом кабеле присутствуют ЧР, и точно определили место повреждения, выведите кабельную линию из работы и устраните проблему как можно быстрее.

Рекомендация 9

Даже после того, как проблема была устранена, рекомендуется продолжать проводить наблюдения на этом кабеле в течение еще нескольких недель для того, чтобы удостовериться, что проблема была устранена окончательно и профессионально.

Заключение

Определение повреждений кабельной линии методом измерения ЧР – довольно сложная, но выполнимая задача. Используя надлежащие технологии и оборудование и следуя рекомендациям экспертов, можно с легкостью отличить сигналы, вызванные возникновением ЧР, от помех.
При своевременном обнаружении ЧР и устранении их причины,  эксплуатирующая объект организация  сможет избежать существенных затрат в случае аварии.
