Портативный монитор частичного разряда от HVPD: потенциал прибора

Высоковольтная диагностика играет ключевую роль в обеспечении надежной непрерывной работы дорогостоящего оборудования, а также в создании безопасных условий для сотрудников предприятия. Одной из важных задач высоковольтной диагностики является обнаружение частичных разрядов. Их обнаруживают с помощью специальных мониторов с набором разнотипных датчиков. Для каких целей подходят эти приборы, и насколько оправдана их покупка или аренда?

Проблема, которую нельзя игнорировать

В первую очередь надо подчеркнуть, что мониторинг частичных разрядов необходим, так как он может предотвратить серьезные проблемы.

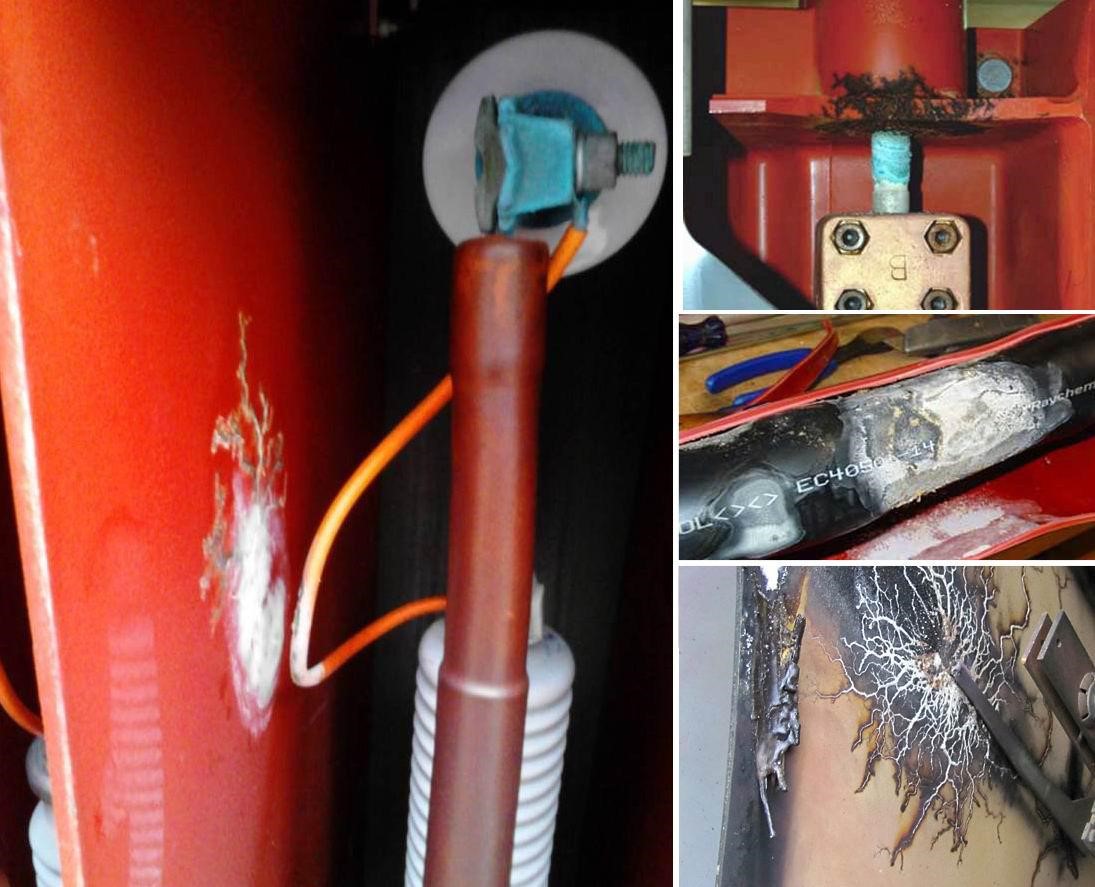

Примеры воздействия частичного разряда
Примеры воздействия частичного разряда

Частичный разряд  (ЧР, или по-английски PD) обычно появляется в местах повреждения изоляции провода. Он может привести к разрушительному и смертельно опасному пробою с коротким замыканием и пожаром. Самая опасная ситуация, когда ЧР возникает из-за новой внешне целой, но бракованной изоляции, которая, постепенно разрушаясь, приводит к неожиданному отказу оборудования. Поэтому важно проводить непрерывный или периодический мониторинг высоковольтного оборудования и своевременно выявлять ЧР.

Портативный монитор, возможности и назначение

Есть три основных способа для мониторинга ЧР. Наиболее надежный — это непрерывный мониторинг с помощью стационарной системы. Также недавно появилась возможность быстрой регулярной проверки с помощью первого в мире ручного сканера ЧР PDS Insight.

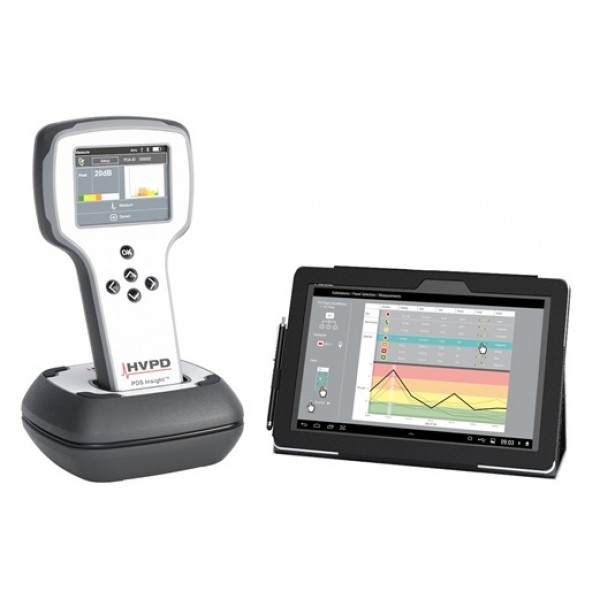

Прибор для измерения частичных разрядов HVPD PDS Insight
Прибор для измерения частичных разрядов HVPD PDS Insight

Однако не всегда у предприятия есть возможность и средства для создания наиболее надежного варианта — стационарной системы непрерывного мониторинга. В таком случае рассматривается возможность использования портативных мониторов ЧР. Впрочем, сфера применения прибора намного шире.

Портативный монитор HVPD Kronos Portable позволяет проводить непрерывный мониторинг, как стационарная система, но при этом его можно переносить и подключать к разным электросетям. Чаще всего портативный монитор устанавливают на 1-3 месяца для диагностики кабелей, генераторов, двигателей, трансформаторов и другого оборудования с напряжением от 3,3 кВ.

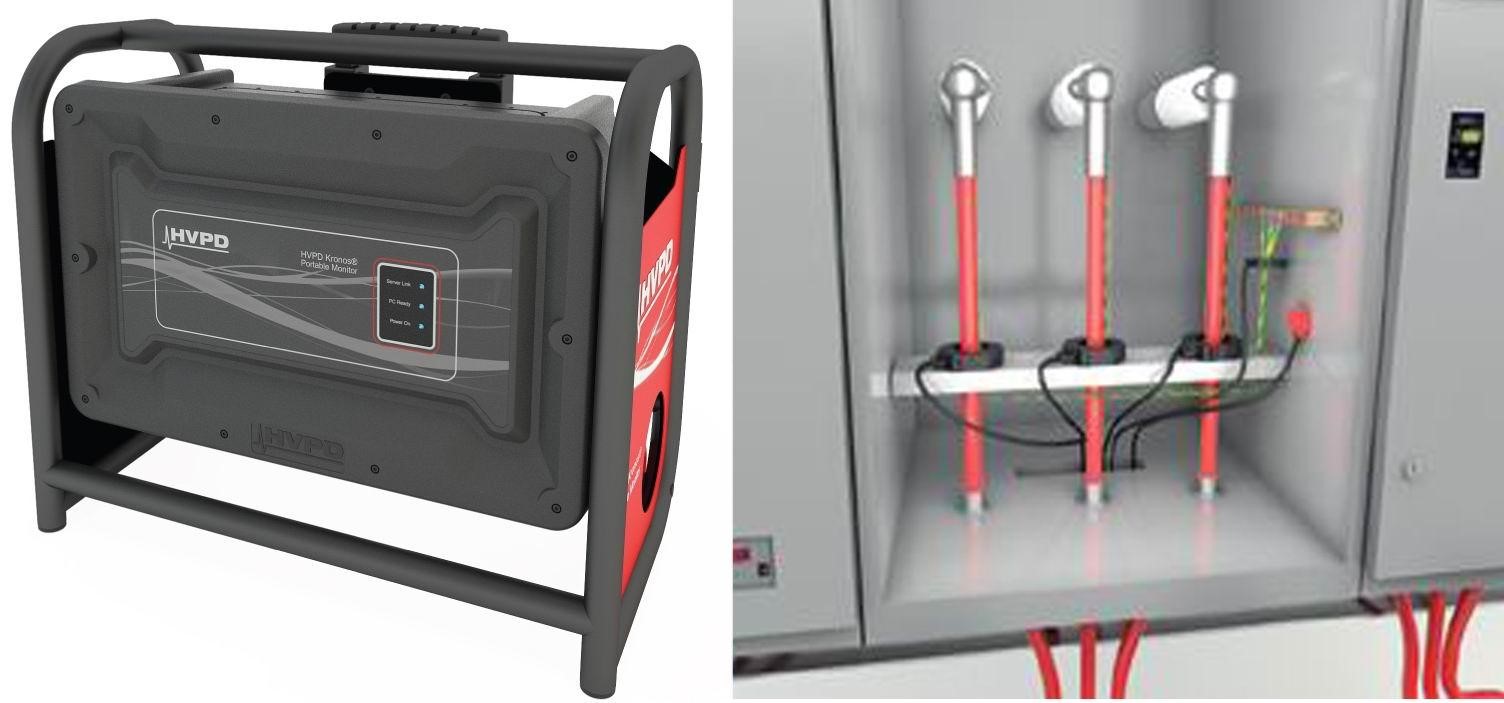

Портативный монитор HVPD Kronos Portable

Портативный монитор не может заменить стационарный непрерывный мониторинг на ответственных участках, но при этом  играет важную роль.

В сетях со стационарным мониторингом Kronos Portable можно использовать для диагностики участков сети, не подключенных к стационарным датчикам, а также как дополнительный инструмент контроля. Также портативный монитор можно использовать для длительного наблюдения за возможными ЧР, обнаруженными с помощью ручных мониторов PDS Insight. Помимо этого, портативный монитор устанавливается на наиболее ответственных участках в периоды пиковых нагрузок, а также после установки нового оборудования, кратковременной оценки состояния сети.

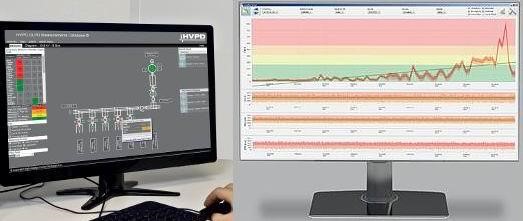

Данные портативного монитора можно анализировать с помощью программного обеспечения HVPD OLPD Measurements Database
Данные портативного монитора можно анализировать с помощью программного обеспечения HVPD OLPD Measurements Database

Прибор имеет прочную внешнюю раму и корпус, защищен от внешних воздействий и может работать при температуре от -20 до +45 градусов Цельсия. Благодаря этому, его можно устанавливать открыто, а не только в шкафах. Для установки Kronos Portable достаточно одного-двух человек. Монитор имеет 24-канальный мультиплексор и одновременно фиксирует  показания датчиков по 6 каналам. Это позволяет выделить даже самые слабые сигналы ЧР из шума помех. Благодаря наличию сразу 24 входов для датчиков, Kronos Portable работает сразу с четырьмя высоковольтными двигателями или трансформаторами, включая распределители и питающие кабели. Данные мониторинга могут отправляться сразу на сервер или храниться на встроенном накопителе. В случае необходимости монитор можно настроить на подачу сигнала при обнаружении ЧР, в том числе передавать сигнал по локальной сети в систему SCADA.

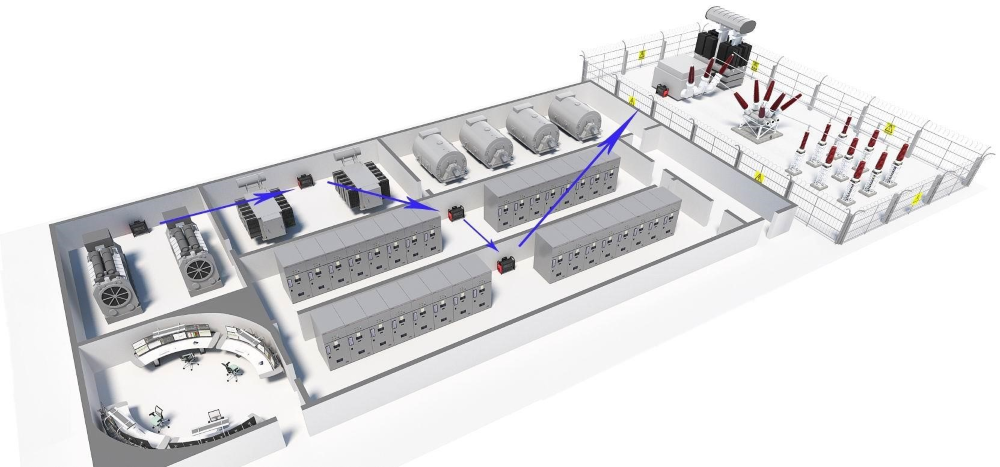

Монитор Kronos Portable можно оперативно подключать на разных участках, не мешая стационарной сети мониторинга ЧР и не останавливая оборудование
Монитор Kronos Portable можно оперативно подключать на разных участках, не мешая стационарной сети мониторинга ЧР и не останавливая оборудование

К Kronos Portable подключаются все основные типы датчиков ЧР: индуктивные (HFCT),  емкостные (TEV), конденсатор высокого напряжения (HVCC) для вращающихся машин, воздушно-акустические (AA) для обнаружения локальных ЧР в распределителях.

Исследования и защита

В целом, портативный монитор HVPD Kronos Portable может выполнять две основные задачи: исследовательскую по поиску ЧР поврежденной изоляции, а также обеспечивать безопасность эксплуатации оборудования. Портативный монитор впервые предлагает возможности, которые ранее были доступны только дорогостоящим и сложным в развертывании стационарным системам. Так, теперь можно выявить ЧР, связанные с изменением эксплуатационных характеристик, колебаний погодных условий и другими факторами, которые могут остаться вне поля зрения в случае разовой диагностики ручными приборами.

Приобретение портативных мониторов может окупиться при первом же использовании, благодаря предотвращению аварийной остановки производства. Зачастую простой обходится крупным предприятиям в миллионы рублей.
