О чем нельзя забывать при выборе мультиметра

Практически у каждого специалиста по работе с электрооборудованием есть мультиметр — универсальное устройство для измерения параметров тока. В мультиметрах все больше новых функций, но некоторые особенно важны и их следует учесть при выборе данного инструмента.

Безопасность и дистанционный мониторинг

Существует множество разных мультиметров, и часто сложно разобраться в характеристиках и функциях, выбирая необходимую модель среди десятков доступных. Но наиболее важным является безопасность прибора. Раньше первым шагом был выбор категории электробезопасности. Недавно появился новый уровень защиты, позволяющий с помощью мультиметра сначала изучить оборудование дистанционно.

В 2016 г. на рынок вышел первый в мире мультиметр Fluke 279 FC со встроенным тепловизором.

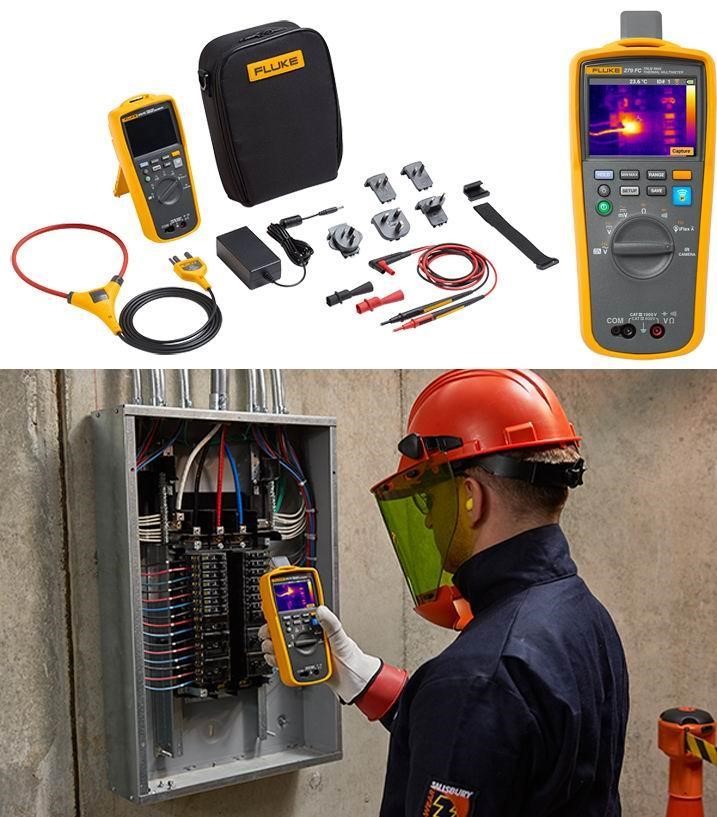

Цифровой мультиметр - тепловизор Fluke 279 FC
Цифровой мультиметр - тепловизор Fluke 279 FC

С помощью мультиметра-тепловизора Fluke 279 FC можно обнаружить точки локального нагрева, указывающие на плохие соединения, механический износ, повреждение изоляции и другие проблемы в электрооборудовании. При этом наиболее опасное высоковольтное оборудование можно обследовать через инфракрасные окна, такое как, например, Fluke CV200.

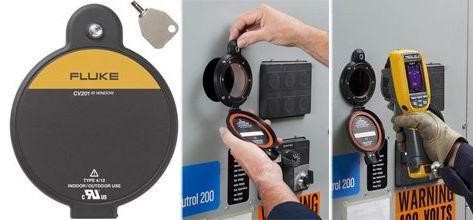

Инфракрасное окно Fluke CV200
Инфракрасное окно Fluke CV200

Подобное окно защищает от дугового разряда до 63 кА и существенно повышает безопасность работы.

Мультиметр-тепловизор стоит в 3-4 раза дороже профессиональных мультиметров, но разница в цене компенсируется широкими возможностями комбинированного прибора.

Важным параметром при выборе мультиметра является категория электробезопасности (CAT), которая указывает, с каким типом оборудования безопасно использовать тот или иной прибор. На рисунке ниже показано, какому оборудованию соответствует та или иная категория.

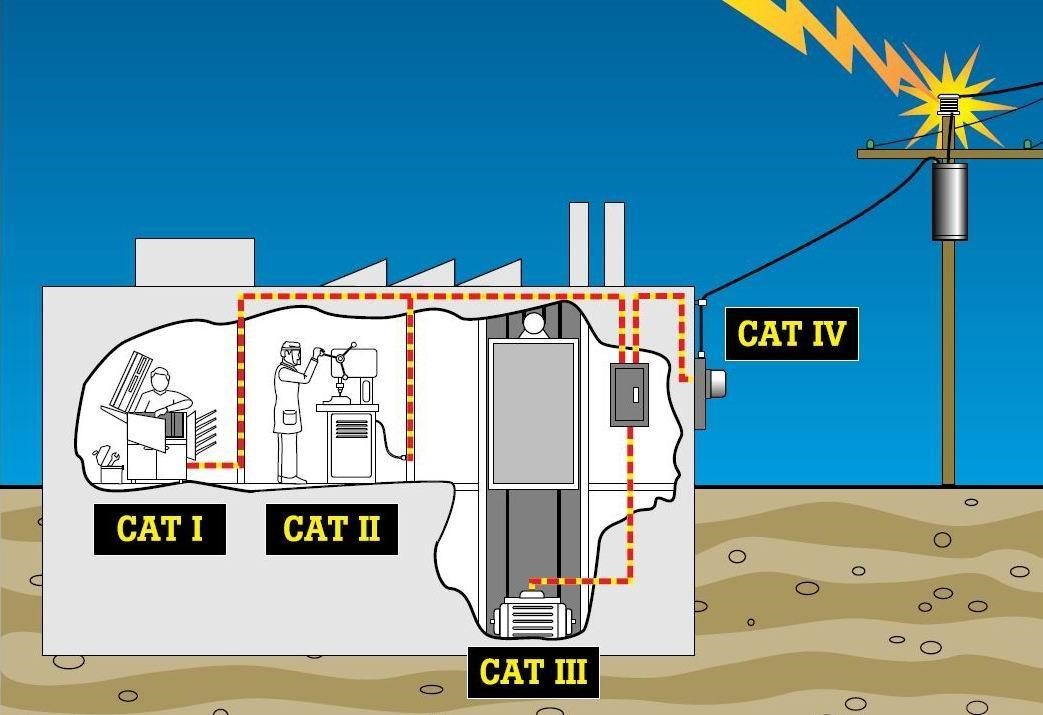

Категории электробезопасности
Категории электробезопасности

Классификация идет от техники с минимальным напряжением (CAT I), например, офисной и бытовой, до линий электропередач и распределительных устройств (CAT IV), требующих отключения при плановых и ремонтных работах. Категория обычно указана на корпусе прибора около гнезд для щупов.

Понятно, что дорогостоящие профессиональные инструменты, такие как Fluke 279 FC или GreenLee DML-430A, имеют высокую категорию электробезопасности CAT III до 1000 В. Такие приборы подойдут для выполнения большинства работ. Но бюджет может быть ограничен, а список задач не требует наивысших степеней защиты. В таком случае придется более тщательно отнестись к выбору прибора с правильной категорией электробезопасности. И здесь невнимательность может привести к опасной ошибке.

Дело в том, что тестирование на категорию CAT проводится по трем критериям: установившееся напряжение, пиковое импульсное переходное напряжение и импеданс источника. Мультиметр CAT III до 1000 В проверяется переходным напряжением 8000 В от источника с внутренним сопротивлением 2 Ом. При этом прибор CAT II до 1000 В — переходным напряжением 6000 В от источника с внутренним сопротивлением 12 Ом. В итоге, при казалось бы одинаковой маркировке «до 1000 В», допустимый ток для мультиметров категории CAT III и CAT II может отличаться в несколько раз. Проще говоря, при выборе необходимо ориентироваться не только на надпись допустимого напряжения, но и на категорию электробезопасности. Также важно, чтобы измерительные инструменты (провода и щупы) имели категорию электробезопасности не ниже, чем сам мультиметр.

Надежность мультиметра

Защита от воды, пыли, ударов и прочих неблагоприятных воздействий — важный параметр профессионального инструмента. Надо иметь в виду, что испытания на защиту от внешних воздействий проводятся по стандарту IEC 60529, который устанавливает категорию IP.

Категория IP состоит из двух значений. Первое указывает на защиту от пыли, второе — от ударов и воды. Например, IP 00 говорит, что мультиметр нельзя подвергать воздействию пыли, перепада температур, использовать во влажной среде и ронять. Категория IP68 — наиболее высокая и означает способность прибора противостоять любой пыли и погружению в воду на длительное время.

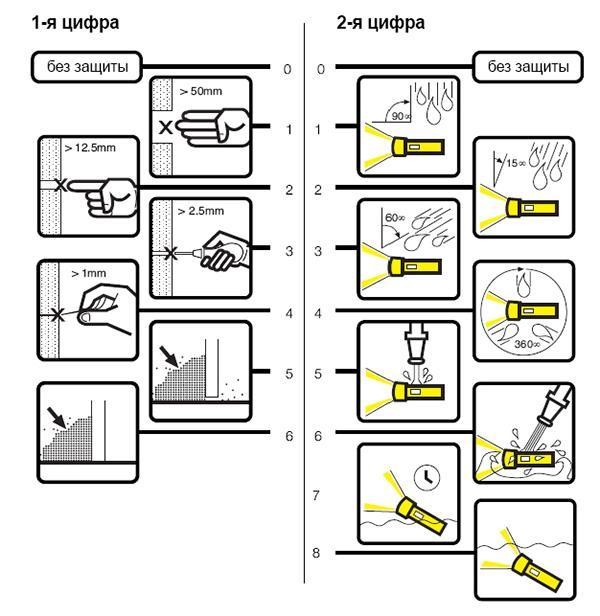

Рейтинг категорий IP
Рейтинг категорий IP

Большинство современных мультиметров, даже таких простых как Greenlee DM-25, защищены от внешних воздействий и позволяют работать в условиях, соответствующих правилам безопасных работ с электрооборудованием. Для особых условий необходимо более внимательно отнестись к выбору категории IP.

Проверенный поставщик и сертификаты

Все необходимые отметки о параметрах мультиметра нанесены на корпус и указаны в паспорте прибора. Дополнительные сведения может предоставить поставщик. Разумеется, стоит выбрать продавца с хорошей репутацией, чтобы получить качественное безопасное оборудование. Также стоит выбрать брендовый прибор с отметками о независимом тестировании и соответствии требованиям сертификации. Мультиметр без сертификатов не гарантирует безопасности, и подобной техники следует избегать.

Таким образом, начинать выбор следует с определения наиболее требовательного сценария использования прибора (максимально возможные токи и напряжения, внешние факторы воздействия). Затем выбирается прибор с самым высоким уровнем напряжения в выбранной категории электробезопасности и рейтингом IP. При этом возможность ИК-мониторинга является существенным преимуществом и предпочтительна для расширения функционала мультиметра.

Выполнение простых правил позволит выбрать максимально надежный и безопасный прибор с оптимальным соотношением стоимости и функциональности.

Если вам нужна профессиональная консультация по выбору мультиметра, просто отправьте нам сообщение!

Примеры оборудования

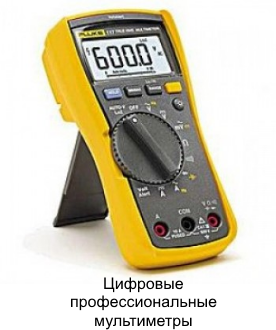

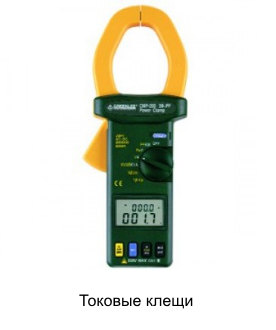

Цифровые профессиональные мультиметры Токовые клещи

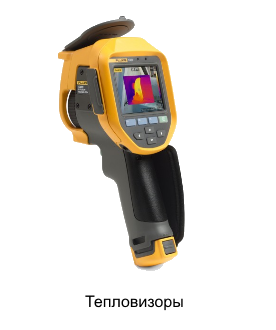

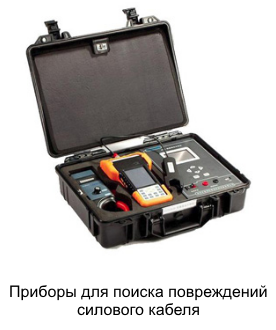

Тепловизоры Приборы для поиска повреждений силового кабеля
