Приборы для проверки свинцово-кислотных аккумуляторов

Свинцово-кислотные аккумуляторы, на первый взгляд, очень просты по конструкции. Но оборотной стороной такой простоты является необходимость точно выдерживать определенные правила по эксплуатации аккумулятора. Только тогда он реализует заявленное производителем количество циклов заряд-разряд, а иногда и покажет лучший результат. Для этого потребуется дополнительное оборудование, о котором и пойдет речь в статье.

Приборы для проверки свинцово-кислотных аккумуляторов

Сульфатация пластин аккумулятора

Основная опасность, которая существует для свинцово-кислотного аккумулятора — хранение устройства в разряженном состоянии. При этом происходит процесс так называемой сульфатации — осаждения на пластинах сульфата свинца (PbSO4), являющегося диэлектриком. Минимально допустимое напряжение на клеммах аккумулятора обычно приводится в его документации. Например, для большинства свинцово-кислотных аккумуляторов с номинальным напряжением 12,6 В минимальное напряжение, после которого начинается процесс интенсивной сульфатации пластин аккумулятора, составляет 10,8 В.

Измерение напряжения и внутреннего сопротивления аккумуляторных батарей

Простейшим видом контроля аккумулятора является измерение ЭДС на его клеммах. При ЭДС меньше минимально допустимого уровня аккумулятор подзаряжают до номинального напряжения на клеммах. Но такой метод пригоден только для заведомо исправных аккумуляторов. Если пластины уже покрыты толстым слоем сульфата свинца, то у аккумулятора будет высокое внутреннее сопротивление. При этом ЭДС на клеммах может быть на номинальном уровне, но аккумулятор будет быстро разряжаться или вообще не сможет обеспечить требуемый ток в нагрузке. Вольтметр этого обнаружить не сможет. Тем не менее, при своевременном обнаружении сульфатации на пластинах, аккумулятор еще можно спасти, о чем пойдет речь чуть ниже.

Для контроля аккумулятора с возможностью оперативного обнаружения неисправности требуется специальный прибор. Помимо напряжения на клеммах, он должен измерять внутреннее сопротивление (или проводимость) аккумулятора. Сравнив измеренные значения с приведенными в документации на аккумулятор, можно сделать вывод о пригодности батареи для дальнейшей эксплуатации. Примером такого прибора является PITE 3915. Его важным преимуществами являются наличие большого цветного ЖК-дисплея и удобной клавиатуры.

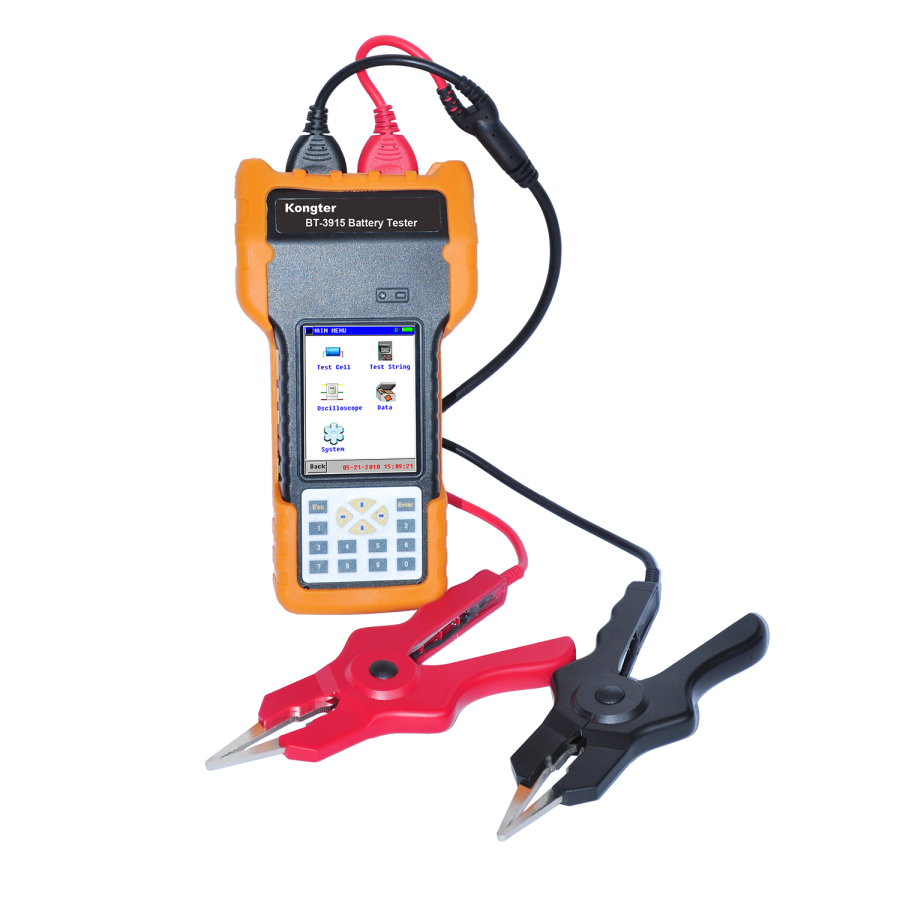

Тестер аккумуляторных батарей PITE 3915
Тестер аккумуляторных батарей PITE 3915

Зачастую для ускорения работы требуются не только сами данные, но и оценка, выходят ли они за допустимые пределы. В этом случае удачным выбором будут измерительные приборы Fluke серии BT500

Тестеры аккумуляторных батарей Fluke BT500
Тестеры аккумуляторных батарей Fluke BT500

Пользователь может установить пороговые значения для 10 параметров, при прохождении каждого из которых прибор выдает предупреждение. Другой особенностью серии приборов Fluke BT500 является функция измерения пульсаций зарядного устройства. Возможно измерение циклов заряда-разряда сразу для нескольких аккумуляторов. При этом для каждого аккумулятора в памяти прибора заводится свой профиль, в котором накапливаются данные последовательно сделанных измерений. Помимо базовой модели Fluke BT510, в серию входят Fluke BT520 для измерения параметров аккумуляторов, установленных в шкафах и других труднодоступных местах, а также Fluke BT-521 с расширенными функциями. В комплект поставки Fluke BT520 и BT521 входят интерактивный зонд (BTL20 и BTL21 соответственно), а также сумка для переноски. Особенностью Fluke BT521 являются функции измерения температуры, а также беспроводной связи с мобильным устройством.

Зависимость силы тока, протекающего через аккумулятор, от разности потенциалов на его выводах, является нелинейной величиной. Поэтому внутреннее сопротивление аккумулятора, измеренное по постоянному току, носит скорее оценочный характер, так как зависит от многих факторов. Для многих практических применений такой точности достаточно — принимается решение исправен/неисправен аккумулятор. Но, если вы хотите понять, стоит ли возиться с восстановлением аккумулятора, требуется более точно измерить внутреннее сопротивление. Повысить точность измерения внутреннего сопротивления батареи можно, если производить это на переменном токе. Именно такой способ реализован в приборе PITE BT-301. Другой важной особенностью прибора является наличие в нем дополнительной функции проверки никель-кадмиевых аккумуляторов.

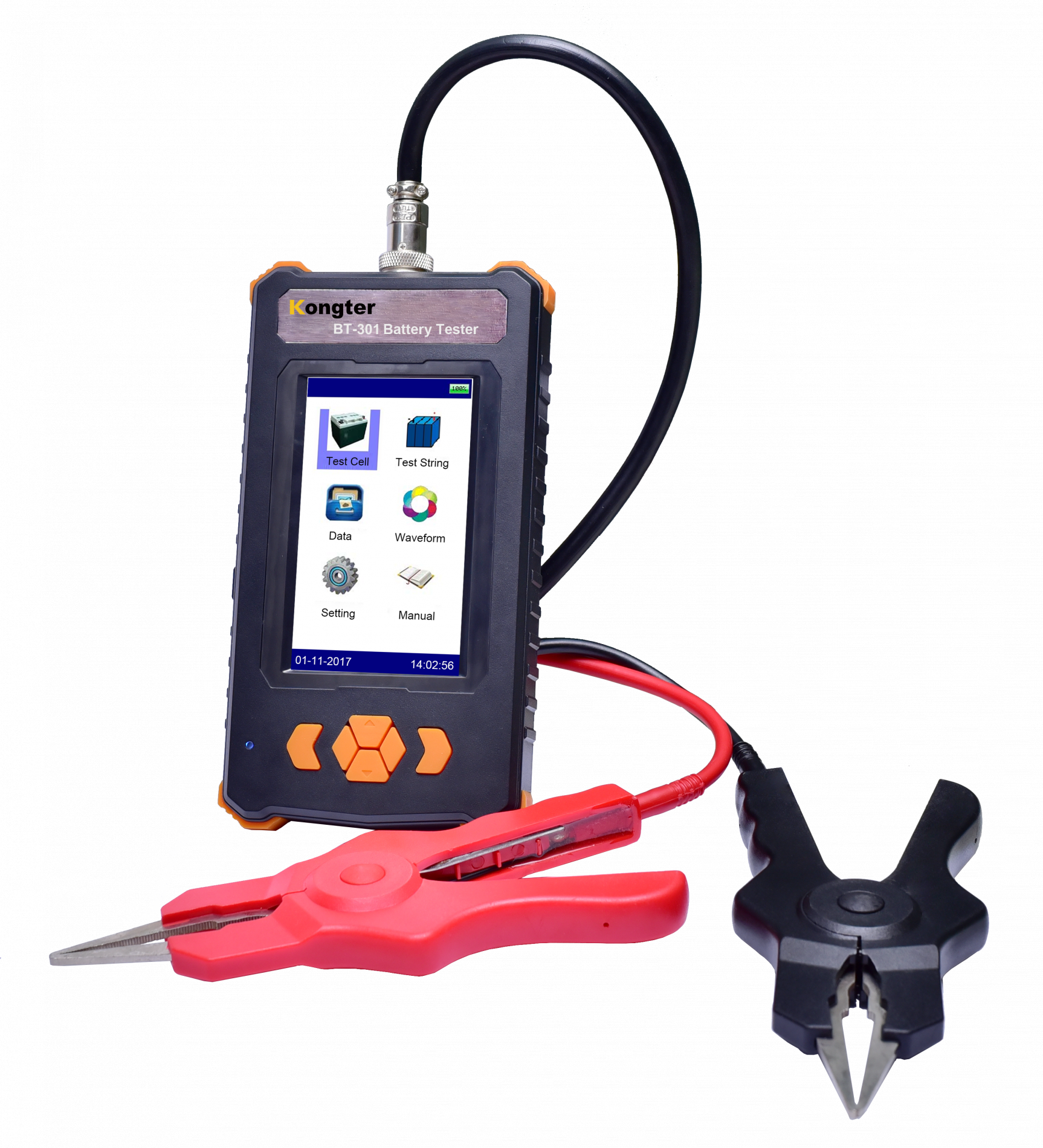

Анализатор состояния аккумуляторных батарей BT-301 c щупом и зажимом
Анализатор состояния аккумуляторных батарей BT-301 c щупом и зажимом

Приборы для измерения ёмкости аккумулятора

Перечисленные выше приборы требуют для принятия решения определенным образом трактовать их показания. Для этого, во-первых, нужен персонал высокой квалификации, а, во-вторых, документация на аккумулятор, чтобы было с чем сравнить измеренные параметры. Но существуют и простые в использовании тестеры аккумуляторов, измеряющих напряжение и емкость аккумулятора. При этом достаточно приложить тестер к клеммам аккумулятора на несколько секунд. Далее емкость и напряжение сравниваются с указанными на корпусе аккумулятора.

Недостатком такого способа проверки аккумуляторов является то, что для него используется способ измерения емкости, характеризующийся невысокой точностью и работающий в ограниченных границах диапазона емкостей. Тем не менее, для практического применения возможностей такого тестера вполне достаточно.

Примером компактных и простых в использовании измерителей емкости аккумуляторов является серия приборов «Кулон» отечественного производства. Время измерения составляет 4 с. В процессе измерения на аккумулятор подается сигнал особой формы. По отклику определяется активная площадь пластин, на основании чего вычисляется емкость.

Следует отметить, что для критически важных применений измерение емкости аккумулятора следует проводить с помощью специально предназначенной для этого нагрузки, например PITE-3980. Данный прибор способен передавать данные о разряде аккумулятора беспроводным способом.

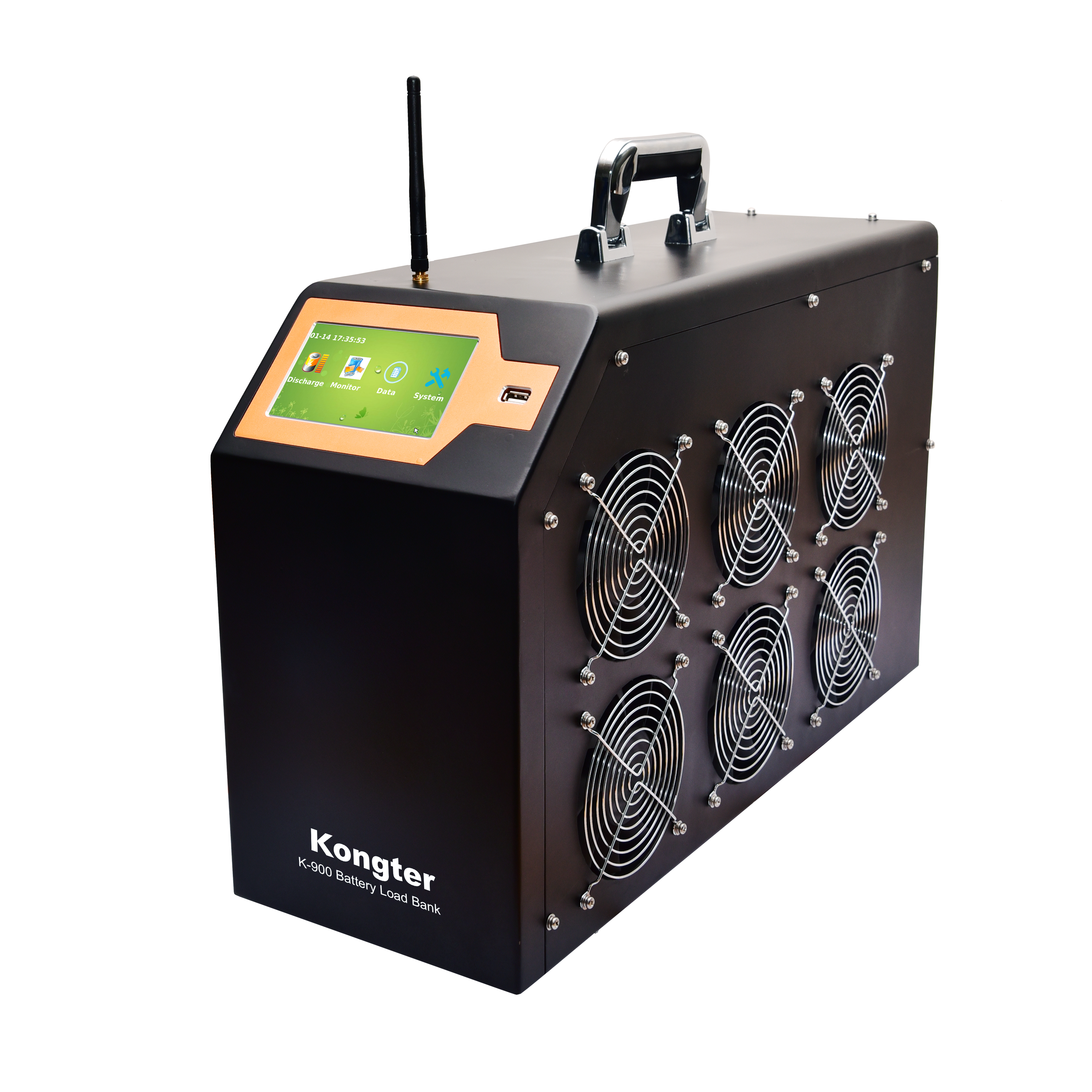

Блок нагрузки для аккумуляторных батарей PITE-3980
Блок нагрузки для аккумуляторных батарей PITE-3980

«Умные» решения для проверки аккумуляторных батарей

В том случае, если аккумуляторы задействованы в критически важных системах, лучше всего постоянно осуществлять их мониторинг. Для этого на помощь приходят современные технологии:

Модуль сбора информации (МСИ) PITE-3926С

Модуль сбора информации (МСИ) PITE-3926С

PITE-3926С представляет собой беспроводной модуль передачи информации о состоянии аккумулятора. Благодаря ему можно удаленно контролировать параметры аккумуляторов.

Система мониторинга аккумуляторов PITE-3921

Система мониторинга аккумуляторов PITE-3921

Система PITE-3921 собирает информацию с датчиков, установленных на аккумуляторах, количеством до 14 (зависит от модификации). Информация обрабатывается контроллером и может быть выведена непосредственно на мобильное устройство через Wi-Fi. А также данные могут быть переданы через Интернет на компьютеры лиц, ответственных за состояние аккумуляторов.

Система мониторинга аккумуляторных батарей PITE-3923

Система мониторинга аккумуляторных батарей PITE-3923

PITE-3923 отличается от предыдущей системы простотой управления, малыми размерами датчиков и количеством датчиков в комплекте до 108 (зависит от модификации). Передача информации на мобильные устройства осуществляется только через Интернет.

Восстановление аккумуляторных батарей

В том случае, если процесс сульфатизации только начался, то аккумулятор можно восстановить, проведя несколько циклов заряда-разряда. Подробное описание методики выходит за рамки данной статьи, его можно найти в специализированной литературе и на специализированных сайтах. Впрочем, можно и не погружаться глубоко в данную тему, а просто воспользоваться прибором PITE 3932, специально предназначенным для восстановления аккумуляторов.

Блок нагрузки с функцией зарядного устройства и активатора PITE 3932
Блок нагрузки с функцией зарядного устройства и активатора PITE 3932

Этот прибор содержит в одном корпусе следующие три устройства:

  • нагрузка для разряда аккумулятора,
  • зарядное устройство,
  • активатор.

Нагрузка позволяет в процессе восстановления разряжать аккумулятор в оптимальном режиме. Активатор представляет собой специализированное зарядное устройство, производящее зарядку аккумулятора в особом режиме (дольше, чем обычно), при котором слой PbSO4 частично сходит с пластин. Наконец, обычное зарядное устройство предназначено для зарядки уже восстановленного аккумулятора. Кроме перечисленных функций, PITE 3932 способен измерять параметры аккумулятора при заданной нагрузке.

Берясь за восстановление сульфатированного аккумулятора, следует иметь в виду, что возможность восстановления такого аккумулятора, как правило, не гарантируется производителем. Поэтому вся ответственность за возможные последствия использования восстановленного аккумулятора лежит на лицах, занимавшихся его восстановлением, а также  занимающихся вопросами его эксплуатации. Тем не менее, если речь не идет о критически важных применениях, после восстановления аккумулятор еще может немало прослужить при условии регулярного контроля его состояния.

Если вам нужна профессиональная консультация по тестированию свинцово-кислотных аккумуляторов, просто отправьте нам сообщение!
