Аналитики прогнозируют экспоненциальный рост рынка индикаторов короткого замыкания к 2025 году

Проведя анализ сегментов и динамики рынка, производственно-сбытовых цепочек а также современных тенденций в интеллектуальных сетях электроснабжения, аналитики из компании Persistence Market Research подготовили отчёт, согласно которому ожидается быстрый рост рынка индикаторов короткого замыкания (ИКЗ).

Индикатор короткого замыкания или замыкания на землю представляют собой устройства, используемые для извещения о неисправностях, обнаруживаемых в энергосистеме или на электрической линии. Подобные устройства применяются на силовых линиях, в системах электроснабжения и распределительных сетях для уменьшения риска для оборудования, а также снижения времени простоя и эксплуатационных затрат.

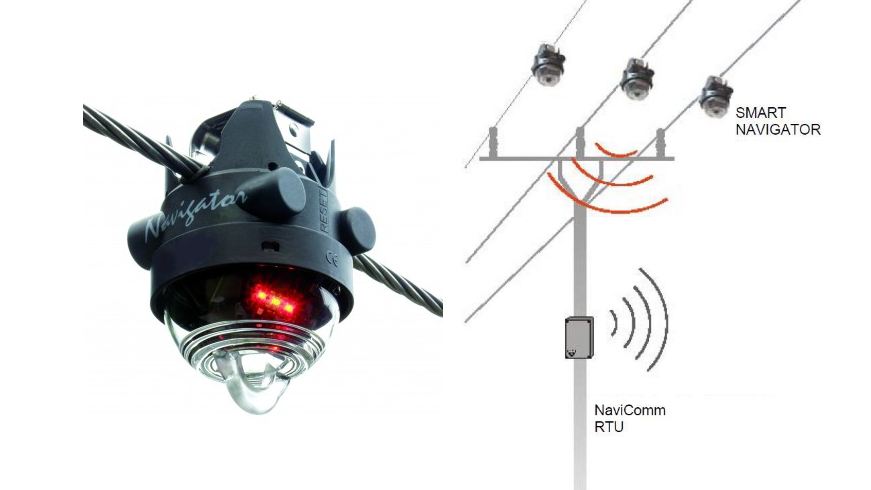

Horstmann Navigator - ИКЗ для  воздушных линий
Horstmann Navigator - ИКЗ для  воздушных линий

Для более качественной работы индикаторы короткого замыкания следует правильно устанавливать. Принцип работы индикатора короткого замыкания на землю заключается в обнаружении магнитного поля, создаваемого чрезмерным током, протекающим по кабелю или проводнику. Некоторые индикаторы также измеряют электрическое поле, генерируемое напряжением в проводнике.

Когда в системе заземления возникает электрическая неисправность, индикатор обнаруживает ее по протеканию через создающий магнитное поле проводник избыточного тока и изменяет состояние механического указателя.

Видео: принцип работы индикатора короткого замыкания Horstmann Rotor System

Используемые на незаземленных системах индикаторы замыкания на землю определяют векторную сумму тока. Любые показатели дисбаланса указывают на неисправность одной или нескольких из трех фаз. На некоторых системах подключенное заземление имеет высокое сопротивление, а ток замыкания на землю (между фазой и землей) незначительный. В этом случае требуются индикаторы замыкания на землю с высокой чувствительностью.

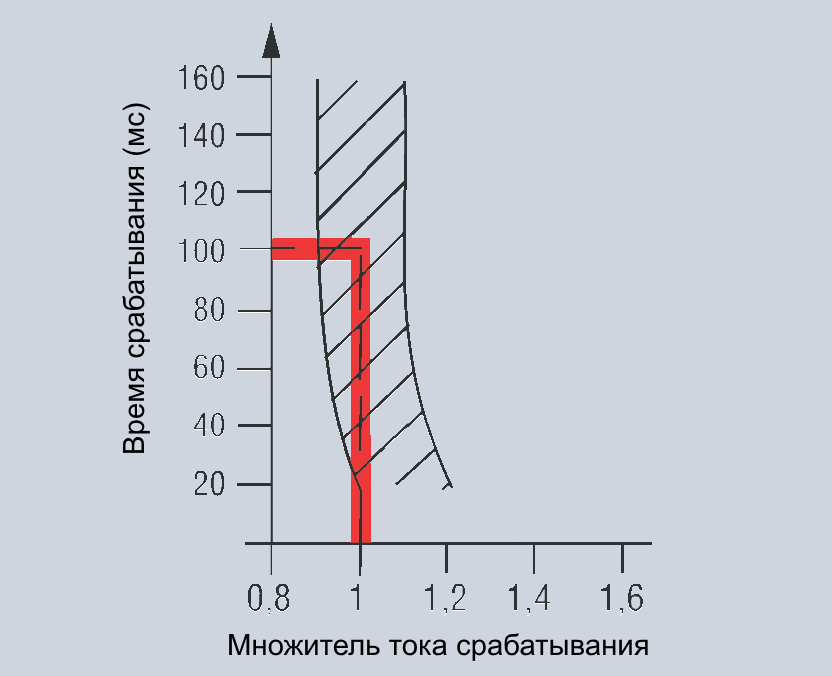

Характеристика срабатывания ИКЗ роторного типа Horstmann Rotor System
Характеристика срабатывания ИКЗ роторного типа Horstmann Rotor System. Время срабатывания: 100 мс, порог чувствительности: 150 А

Системы с заземлением также известны как системы с изолированной нейтралью. В этих системах сложно обнаружить неисправности с помощью обычных индикаторов. Временами в системах с изолированной нейтралью к неисправности приводит всплеск избыточного емкостного тока. Для исправления этой ошибки используются направленные устройства определения местоположения неисправности. Любые переходные токи/шумы в устройстве устраняются в течение 60 миллисекунд нейтрализатором замыкания на землю.

При возникновении неисправности обычно срабатывают высоковольтные предохранители. На воздушных силовых линиях индикаторы замыкания на землю используются для визуализации самого события электрического замыкания, произошедшего в любой воздушной линии электропередач. В то же время подземные индикаторы отслеживают замыкания на подземных системах передачи, расположенных в соответствующих кабельных сооружениях. Некоторые ИКЗ передают сигнал в диспетчерскую с использованием сети сотовой связи или радиосигналов.

Спрос на ИКЗ стимулируется ростом разработки и внедрения новых интеллектуальных сетей, индустриализацией, установкой и модернизацией линий электропередачи. Кроме того, росту рынка способствуют увеличение использования электрического оборудования, повышение производства электроэнергии, рост промышленного сектора и крупные инвестиции некоторых фирм в защиту промышленного оборудования. С другой стороны, новые технологии и методы установки, например, подземные линии электропередачи и такие новые системы защиты сети, как GFN (нейтрализатор замыкания на землю), выступают в качестве сдерживающего фактора для рынка ИКЗ. Поэтому ожидается, что благодаря гибридным свойствам значительно возрастет использование индикаторов короткого замыкания и замыкания на землю.

Если вам нужна профессиональная консультация по индикаторам короткого замыкания (ИКЗ), просто отправьте нам сообщение!

Примеры оборудования:

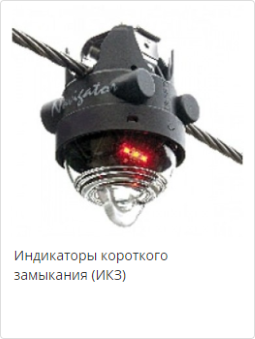

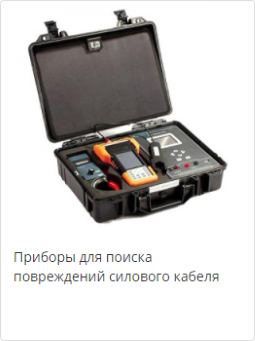

 Индикаторы короткого замыкания (ИКЗ) Приборы для поиска повреждений силового кабеля

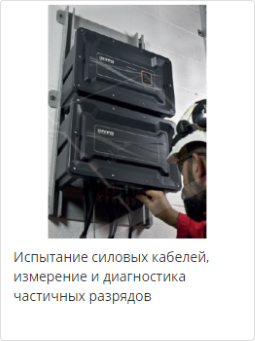

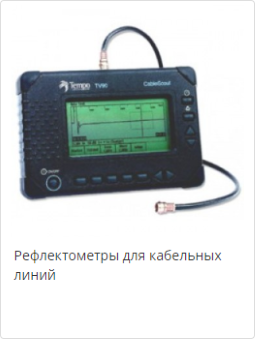

Рефлектометры для кабельных линий Испытание силовых кабелей, измерение и диагностика частичных разрядов
