Tempo М501 - портативный кабельный трассоискатель

Артикул: 3-20-0197

Цена: 106 007 ₽
Цена актуальна на 21.04.2024

В наличии: 7

Также доступно под заказ

Средний срок поставки: 12-14 недель

Производство: Tempo Communications

Tempo M501 - компактный, простой и надежный кабельный трассоискатель, предназначенный для поиска и трассировки подземных металлических коммуникаций. Он способен идентифицировать и трассировать кабельные линии даже в случае невозможности прямого доступа к ним. Прибор трассоискатель M501 адаптирован для работы с коммуникациями протяженностью до 1200 м, находящимися на глубине до 2-х метров.

Основные функции кабельного трассоискателя Tempo M501

  • трассировка кабельных линий
  • обследование участка на предмет наличия коммуникаций
  • определение глубины залегания методом треугольника
  • идентификация кабельной муфты
  • локализация ответвлений кабеля
  • локализация обрыва кабельной линии

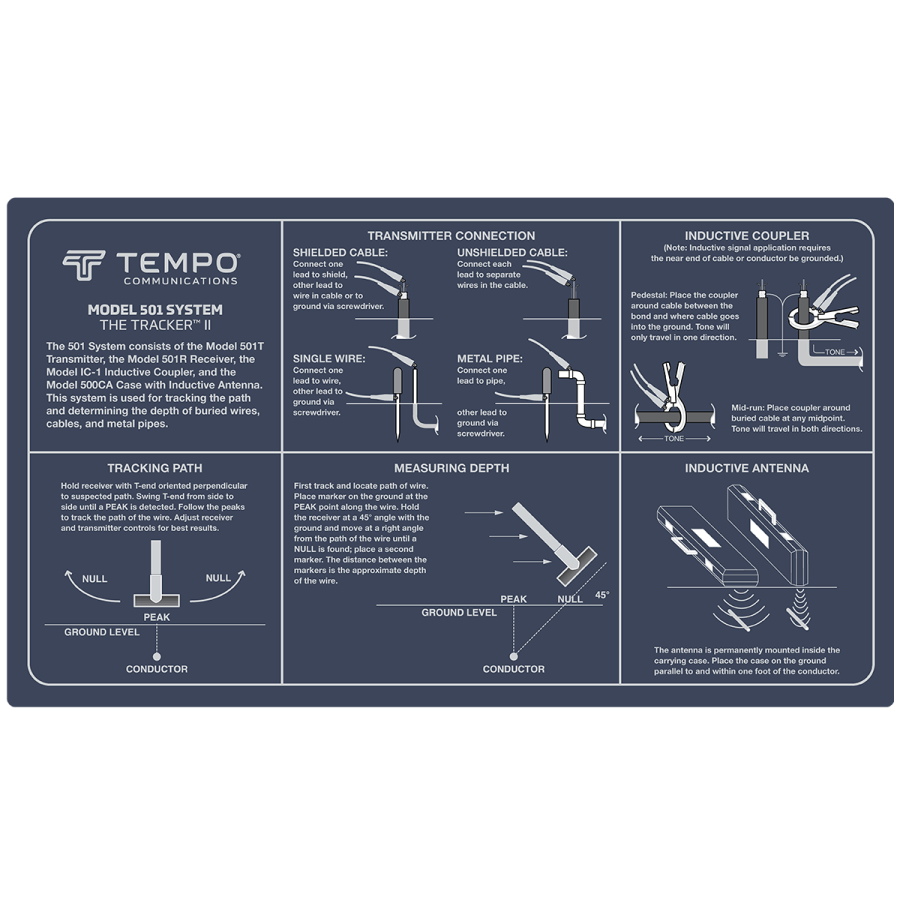

Принцип работы кабелеискателя Tempo M501

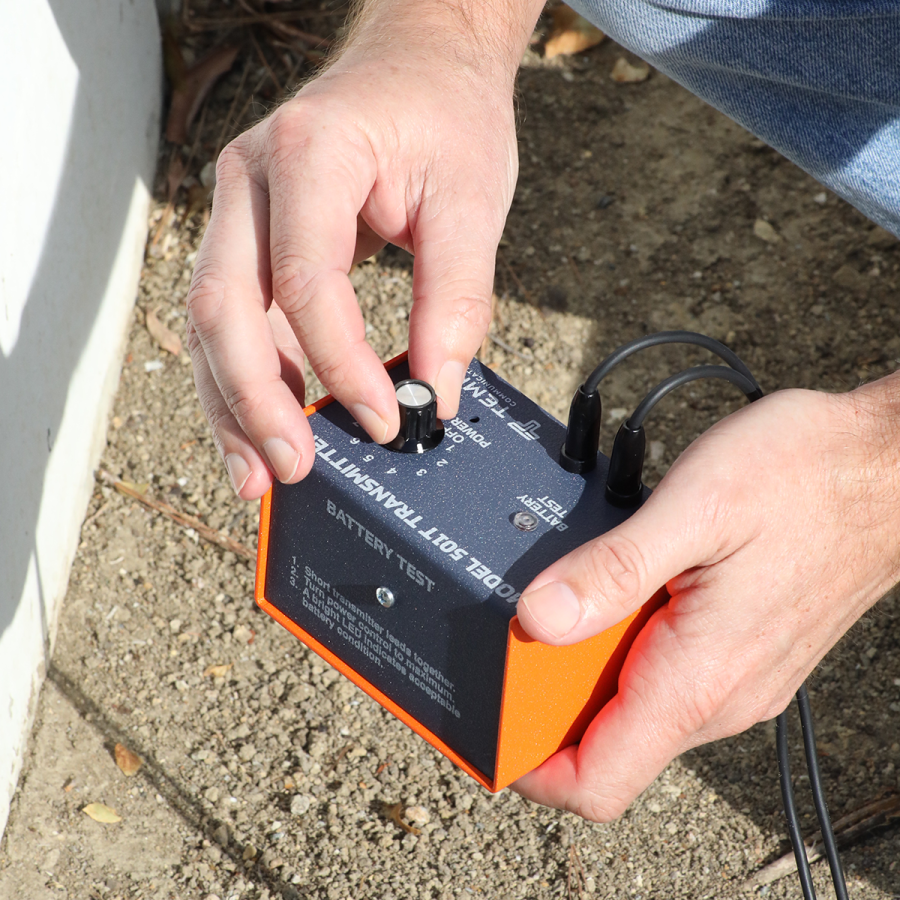

Передатчик генерирует сигнал частотой 447,5 кГц и подает его в кабель одним из трех методов:

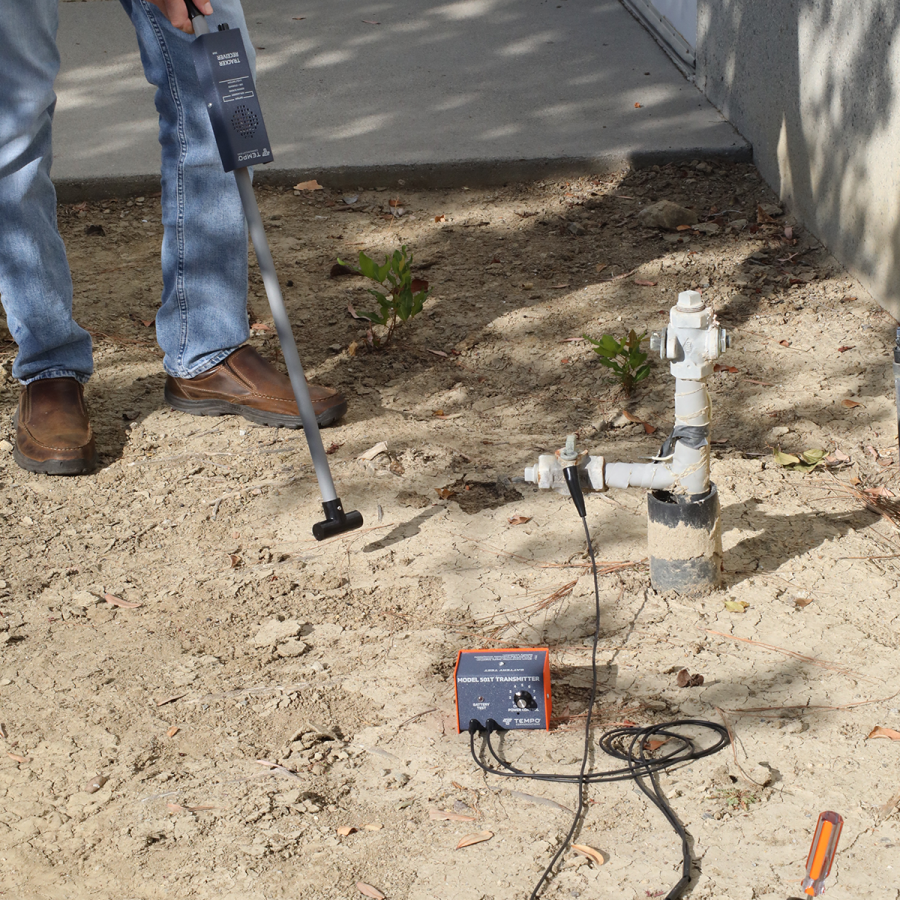

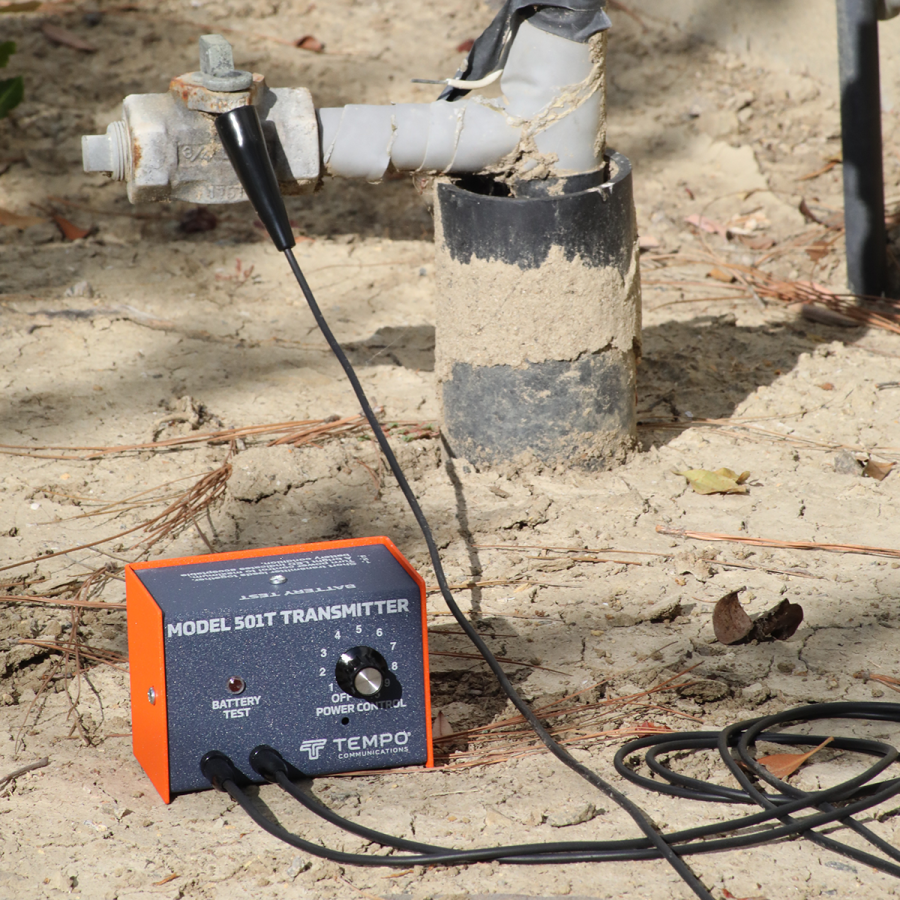

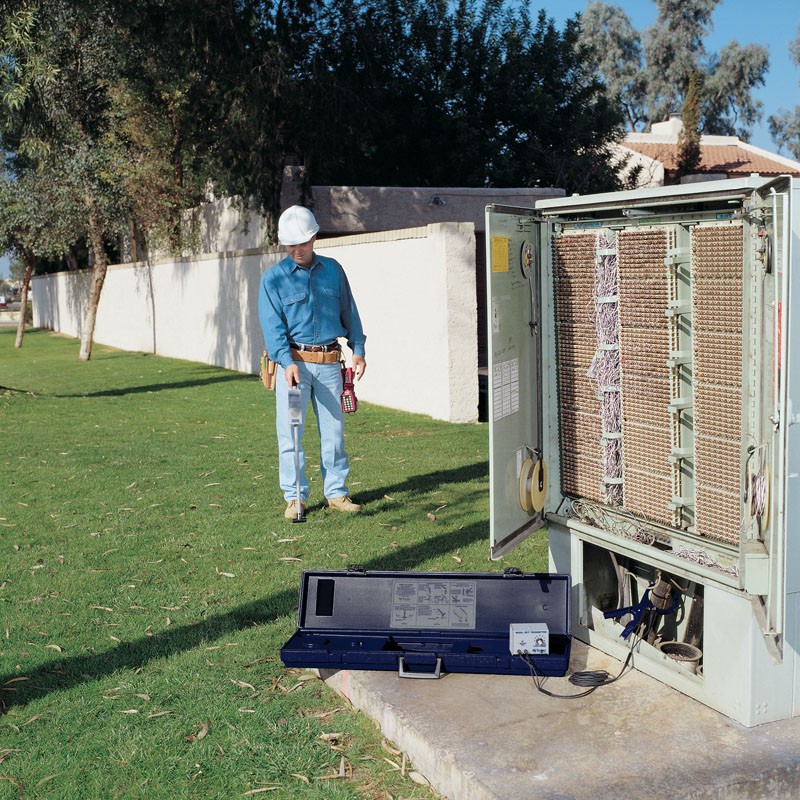

  • непосредственное подключение (используется в случае установки генератора на узле связи)

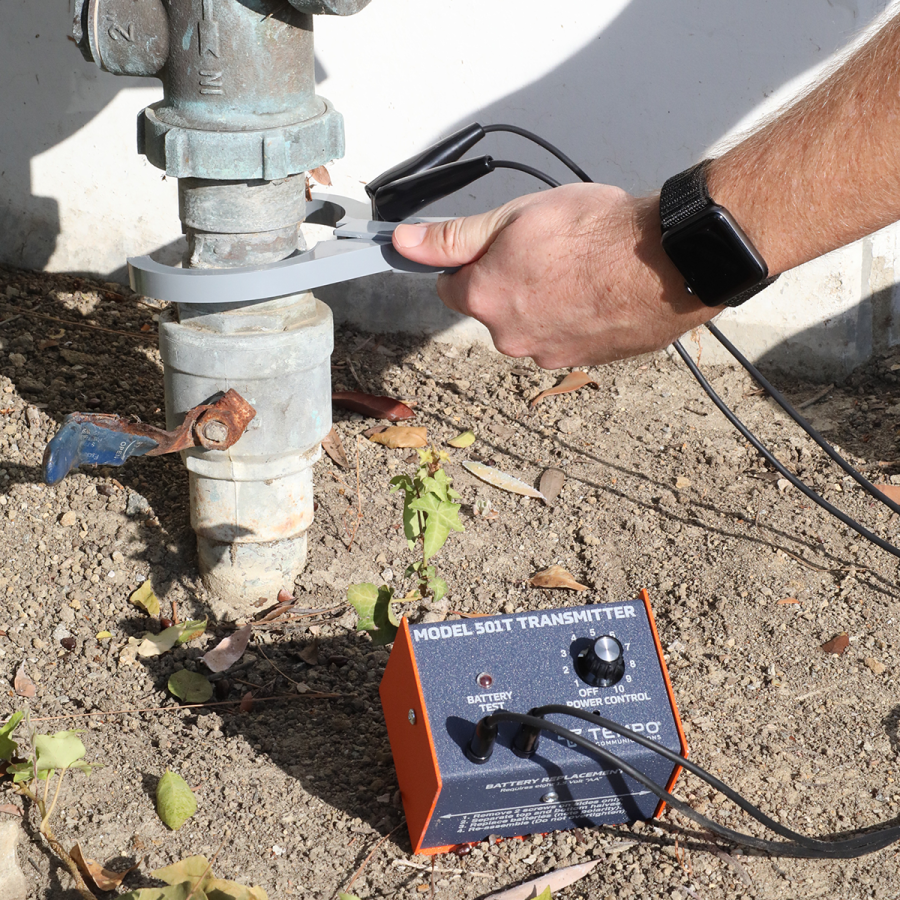

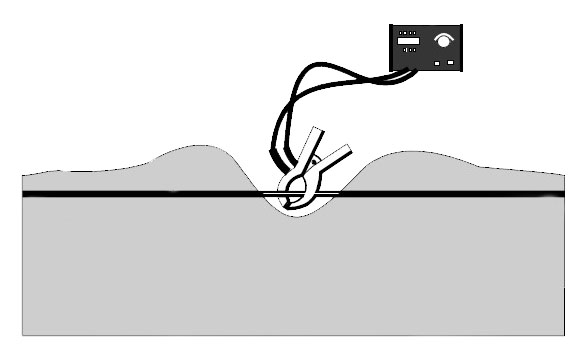

  • при помощи индукционной клипсы (используется при при подключении генератора в кабельной канализации без вскрытия муфты или возле кабельного ящика)

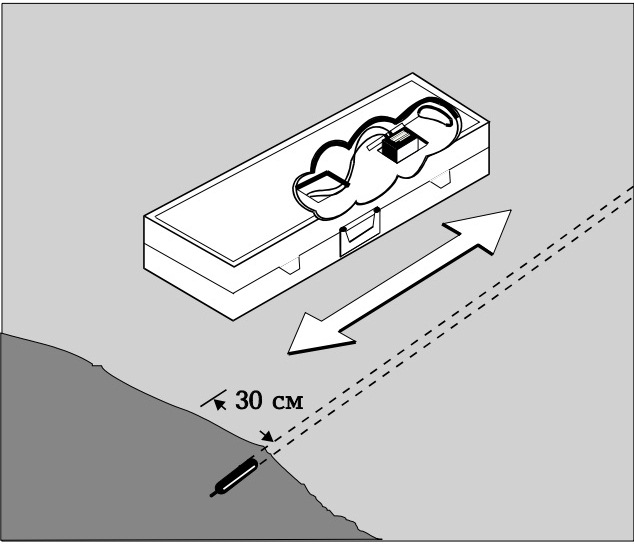

  • при помощи индуктивной антены (используется в случае, когда доступа к кабелю нет или в случае обследования участка на предмет наличия подземных коммуникаций)

Сигнал, распространяясь по кабелю, образует вокруг него электромагнитное поле, которое и можно зафиксировать приемником. В шумной обстановке для прослушивания можно использовать дополнительные наушники.

​​​​​​

Видео обзор кабельного трассоискателя Tempo (ранее Greenlee M501)

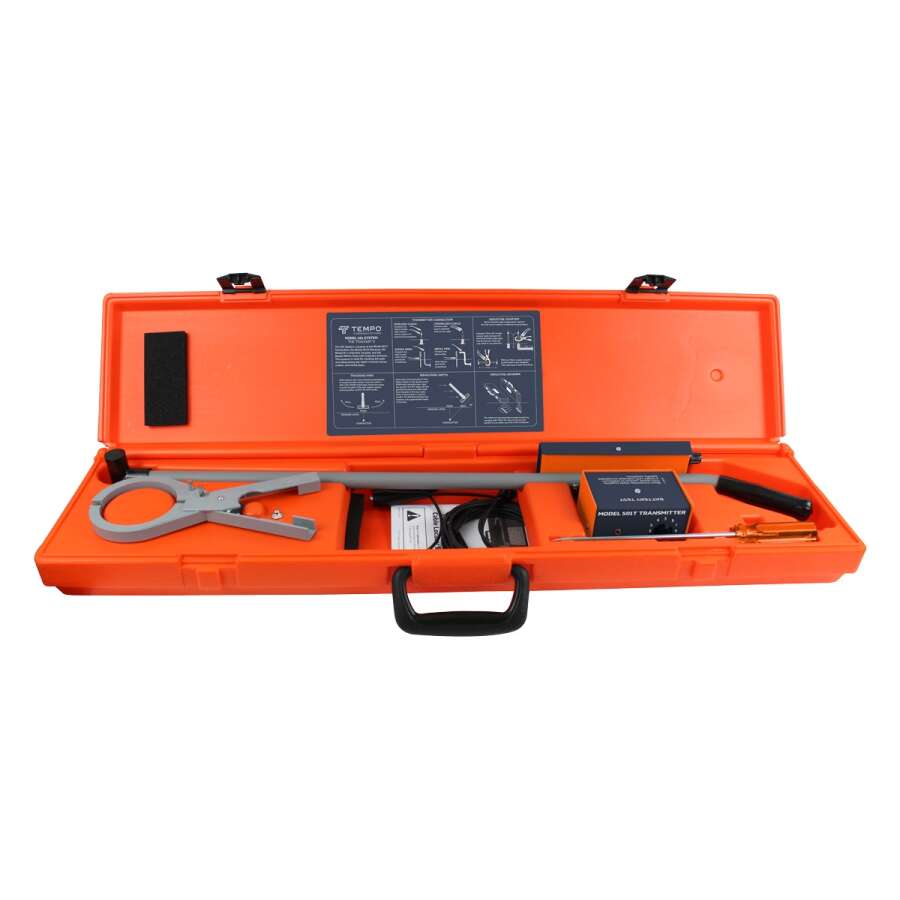

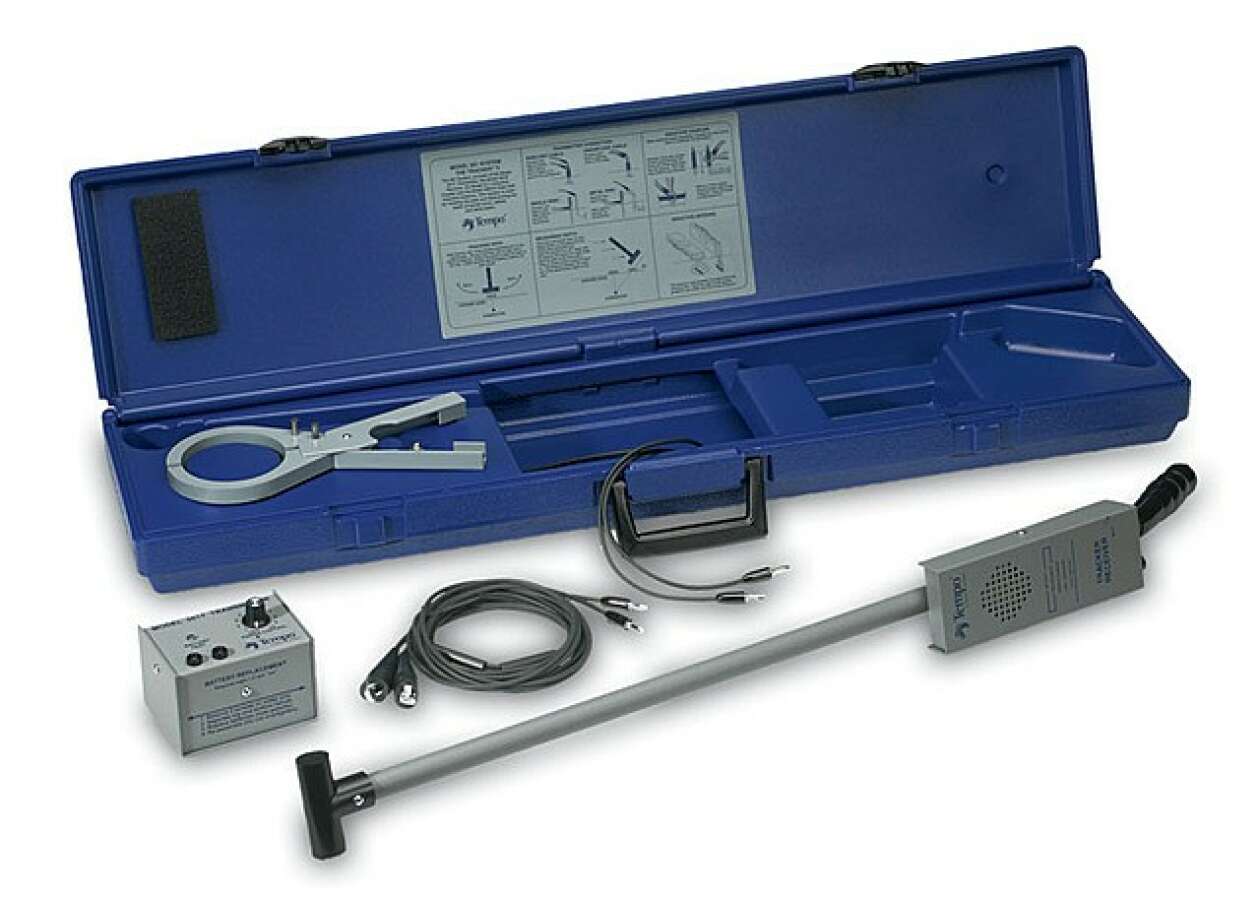

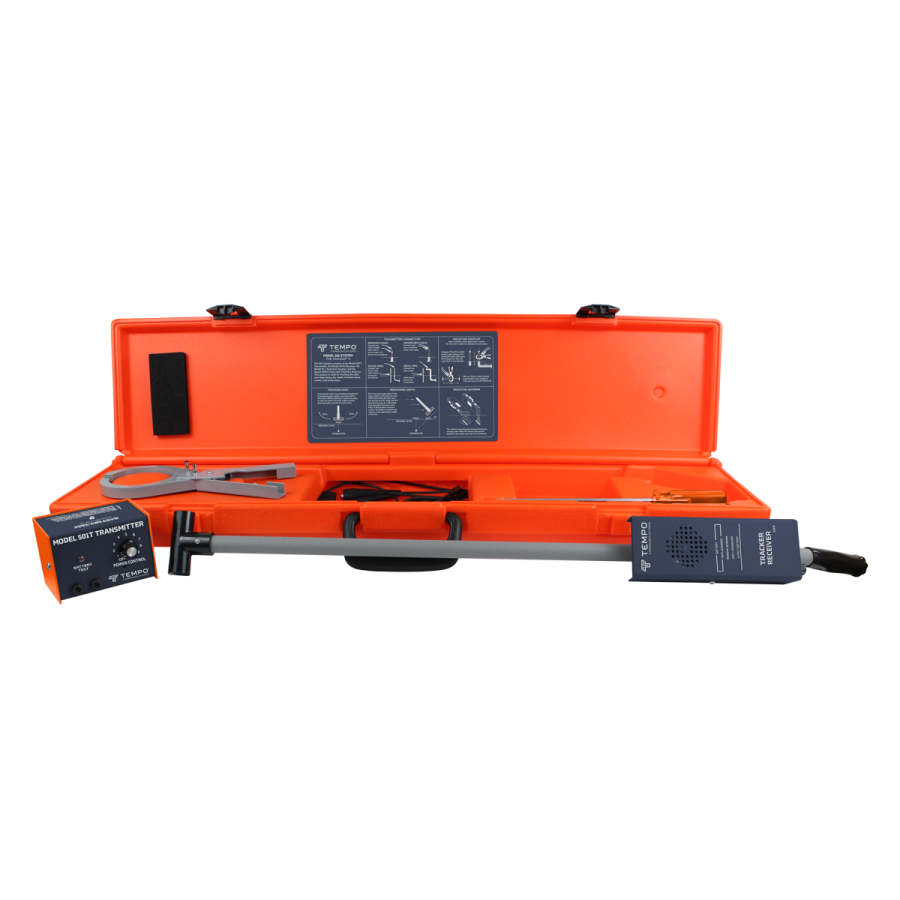

Комплект поставки трассоискателя Tempo M501

  • генератор сигнала - 1 шт.
  • кабель для непосредственного подключения генератора - 1 шт.
  • индукционная клипса - 1 шт.
  • приемник сигнала - 1 шт.

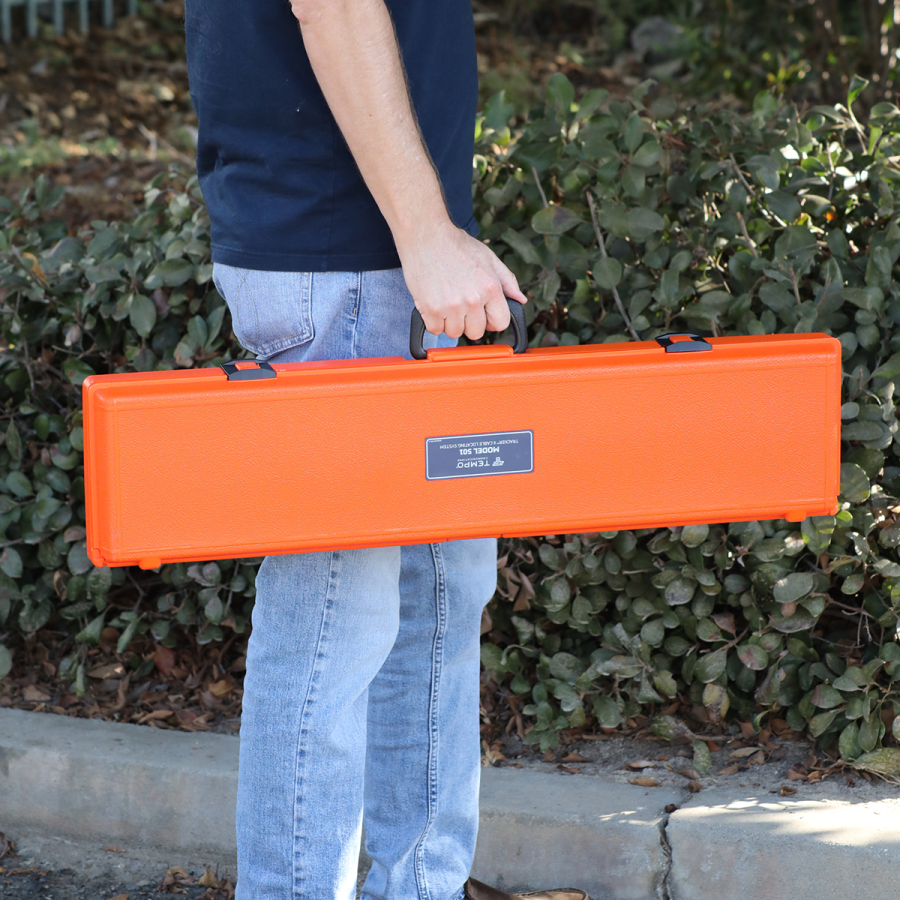

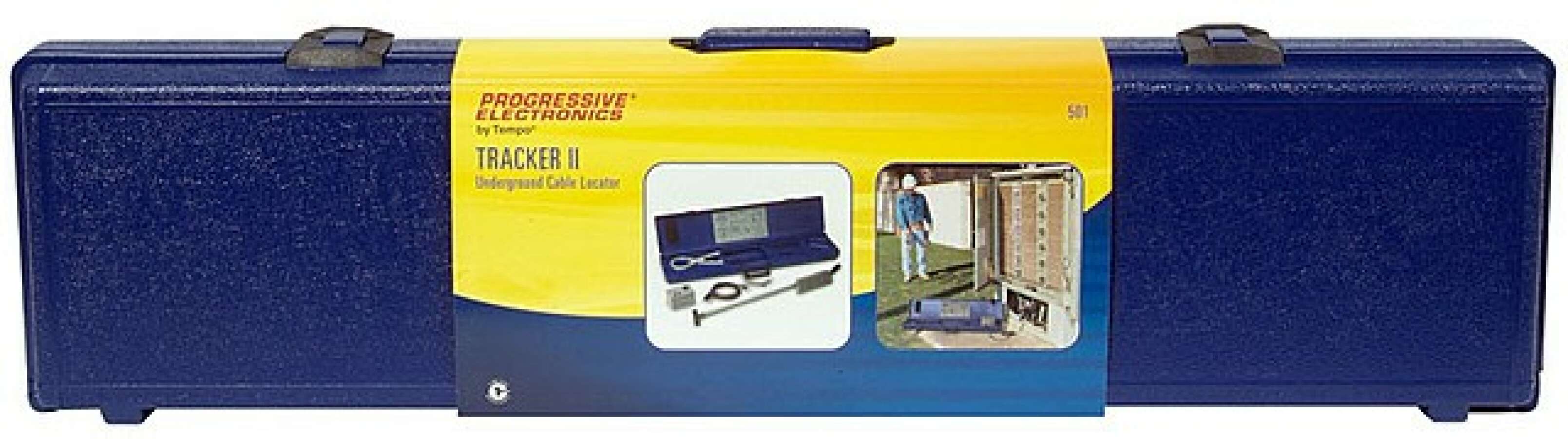

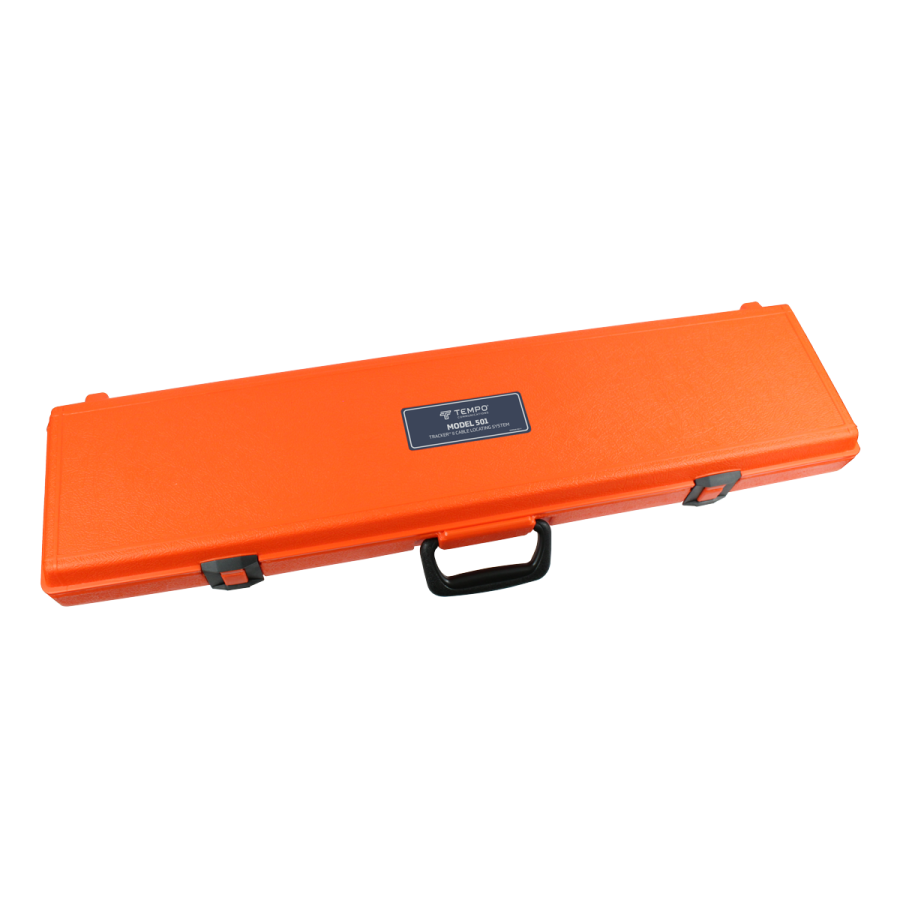

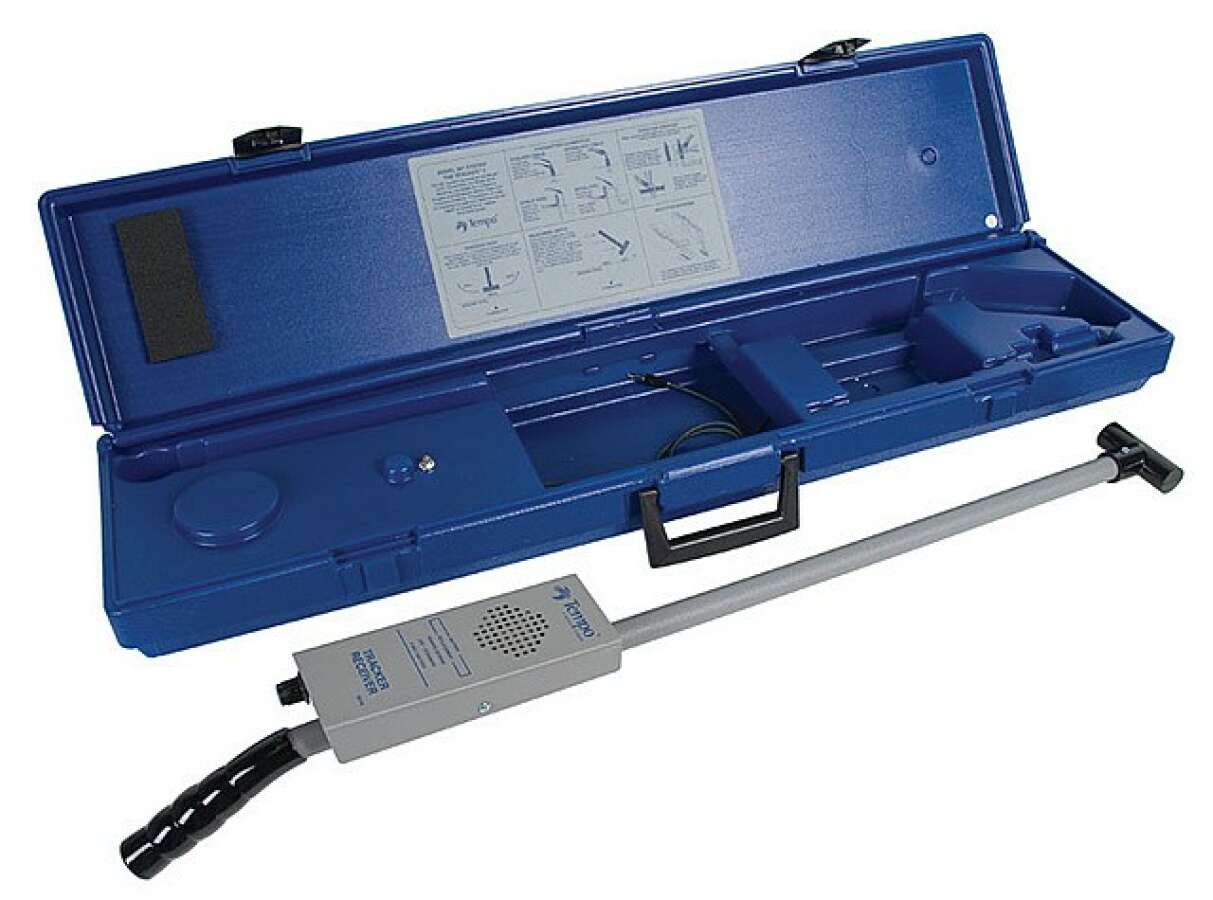

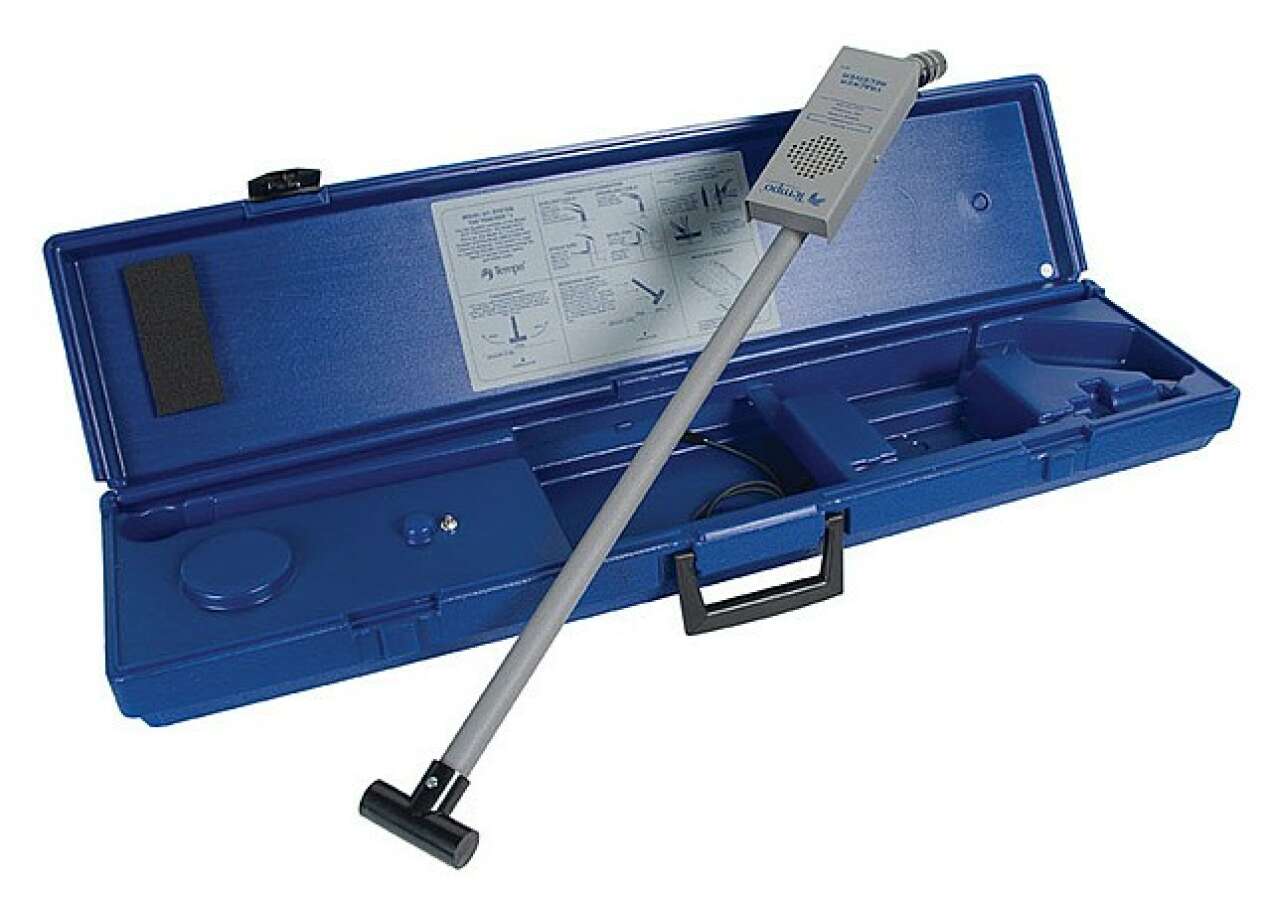

  • кейс с излучающей индуктивной антеной - 1 шт.

Технические характеристики трассоискателя Tempo M501

Параметр Значение

Частота передатчика, кГц

447,5

Мощность передатчика, мВт

140,0

Максимальная глубина залегания кабеля для трассировки, м

2,0

Максимальная протяженность участка трассировки, м

1 200

Способ подачи сигнала в кабель

  • непосредственное подключение

  • индукционная клипса

  • индуктивная антена

Питание генератора

8 батарей типа АА

Питание приемника

1 батарея типа "Крона"

Время автоотключения, мин

90

Продолжительность работы от батарей

приемник - 10 час

генератор - 30 час

Защита по постоянному напряжению, В

500

Защита по переменному напряжению, В

240

Габариты генератора, мм

108 х 76 х 82

Габариты приемника, мм

812 х 69 х 100

Габариты трассоискателя в кейсе, мм

850 х 209 х 95

Вес трассоискателя в кейсе, кг

3,04



Основные функции кабельного трассоискателя Tempo M501

  • трассировка кабельных линий
  • обследование участка на предмет наличия коммуникаций
  • определение глубины залегания методом треугольника
  • идентификация кабельной муфты
  • локализация ответвлений кабеля
  • локализация обрыва кабельной линии

Аксессуары для кабельного трассоискателя Tempo M501

Фото Наименование Артикул

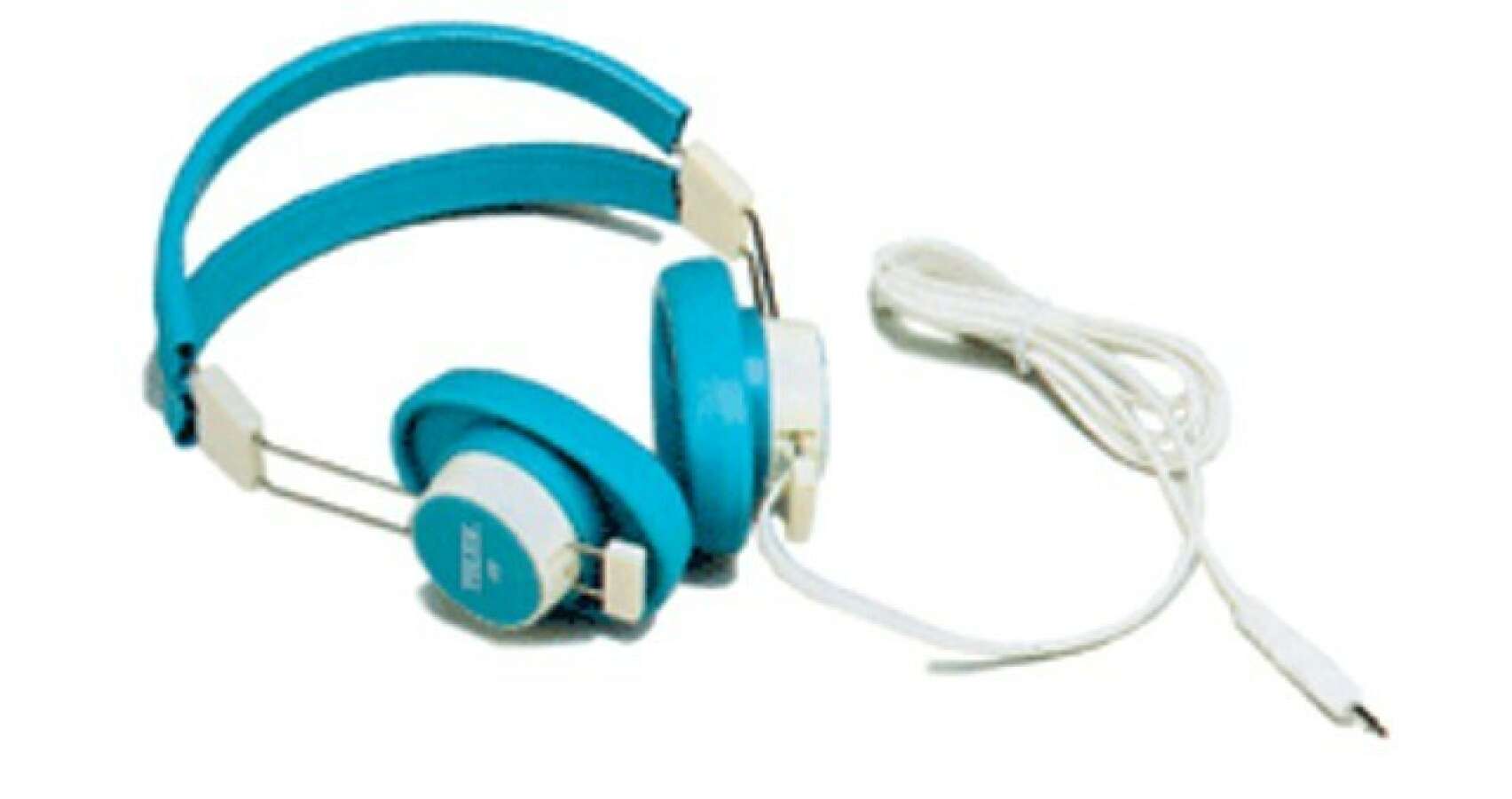

Наушники для трассоискателя

2-00-0455
