Артикул: 3-20-0994
Цена:
140 880 ₽
Цена актуальна на 03.10.2024
Средний срок поставки: 1-4 недели
Производство: Эрстед

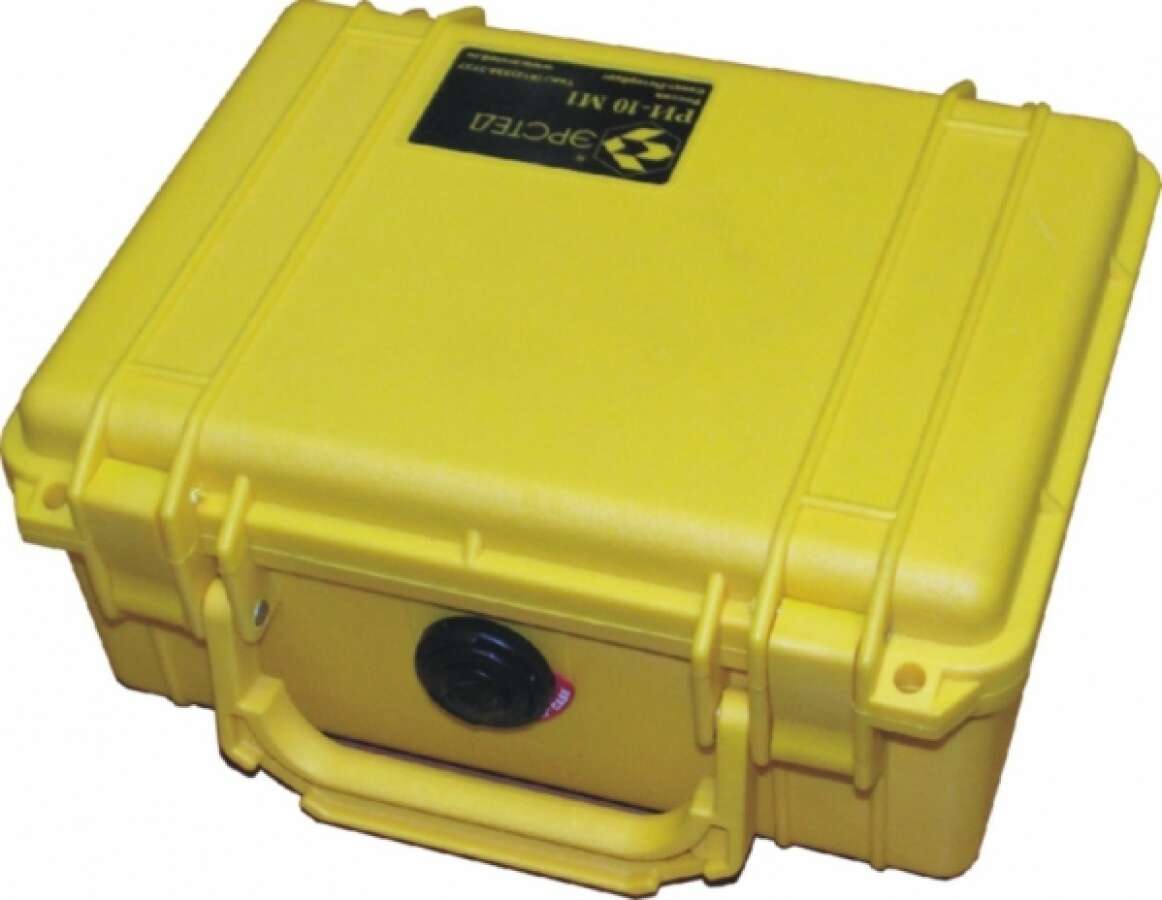

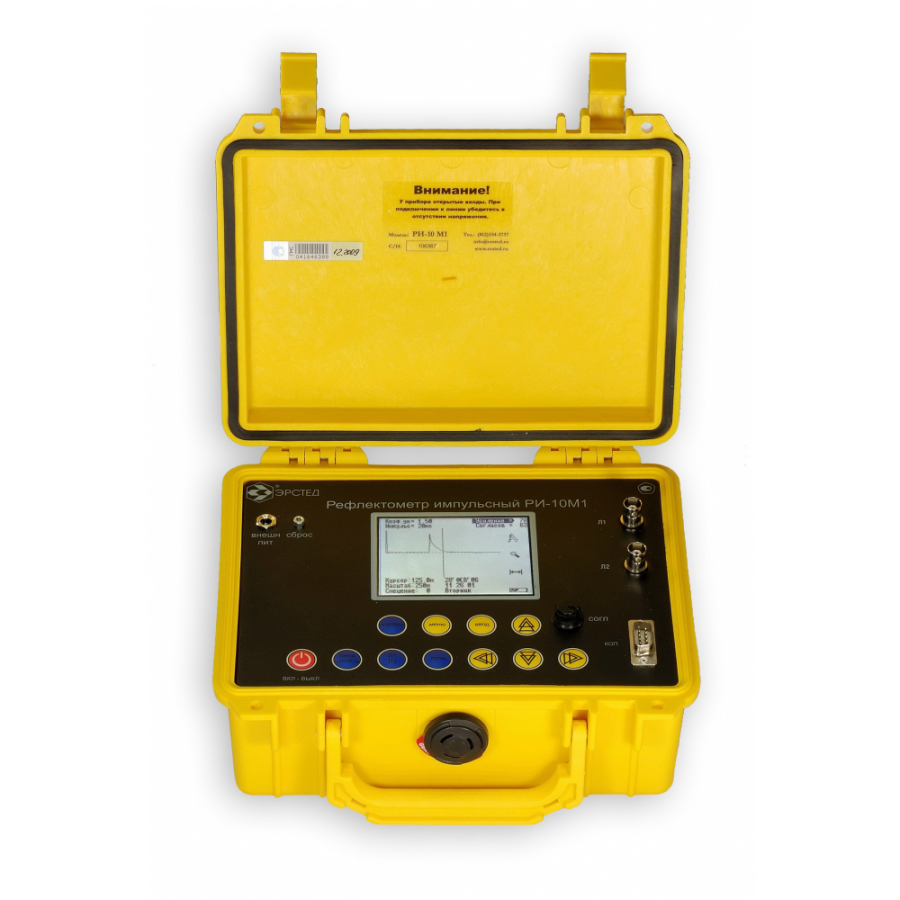

Защищённый импульсный рефлектометр ЭРСТЕД РИ-10М1 «СТРИЖ» – это одноканальный кабельный локатор, предназначенный для определения характера и местоположения неоднородностей и повреждений кабельной линии (обрыв, короткое замыкание, муфта, сростка кабеля, параллельный отвод, катушка Пупина, разбитость пар). Прибор предназначен для работы, как в полевых, так и в стационарных условиях. Прибор имеет защищенное исполнение, благодаря герметичному, ударопрочному корпусу (IP68).
РИ-10М1 «СТРИЖ» по характеристикам заменяет приборы ИР-10, ИР-10М, РИ-10 и является обновленной версией легендарного рефлектометра РИ-10М.
Диапазон измерения расстояния (временной задержки) | от 0 до 50000 м (от 0 до 500 мкс) |
Поддиапазоны измерений |
|
Инструментальная погрешность измерения расстояния | от 0,04% до 0,4% в зависимости от поддиапазона измерений от 1 м до 20 м при КУ=1,500 |
Эффективная частота дискретизации | 100 МГц |
Длительность зондирующего импульса | от 10 нс до 20 мкс |
Амплитуда зондирующего импульса | 10 В на согласованную нагрузку (20 В в режиме х/x) |
Чувствительность приёмного тракта | не хуже 1 мВ |
Диапазон перекрываемого затухания | не менее 80 дБ |

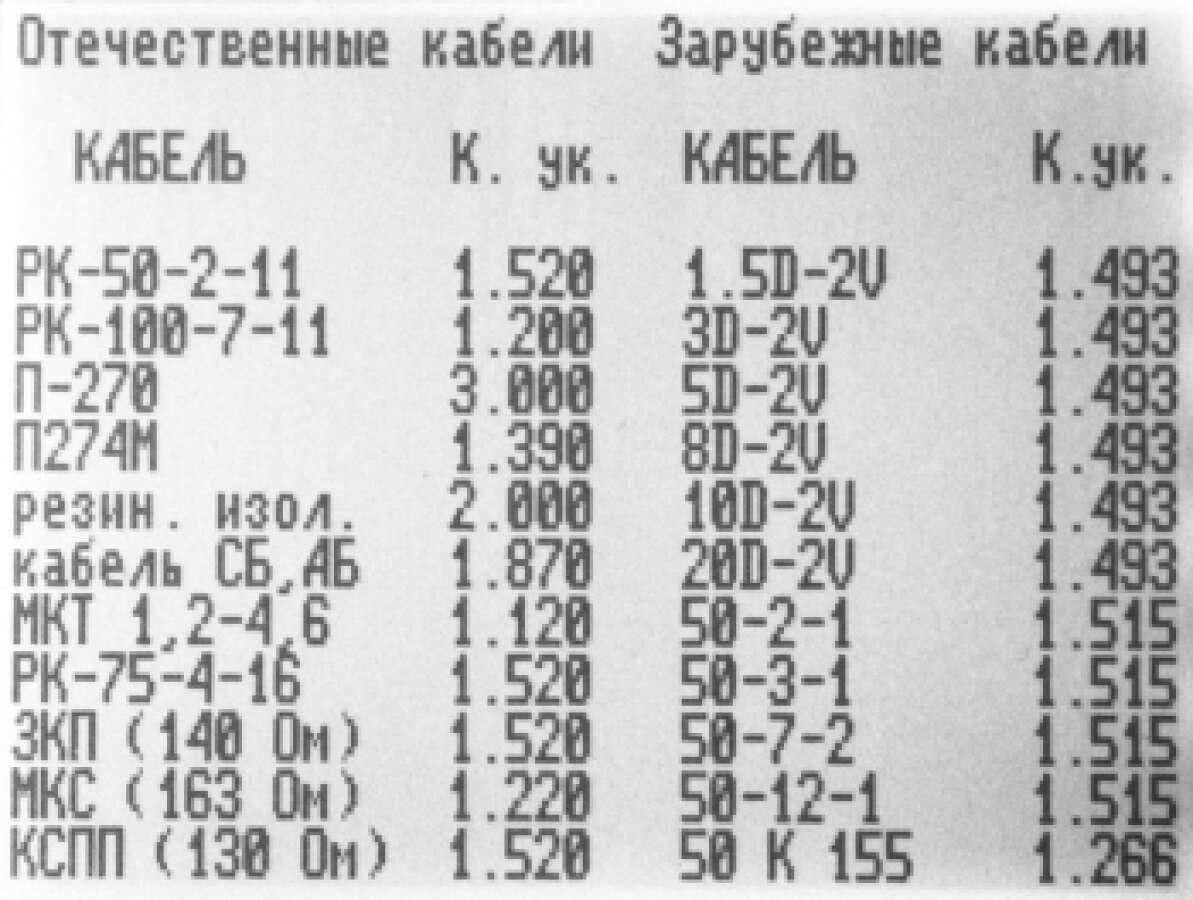

Диапазон установки коэффициента укорочения | от 1,00 до 3,00, с шагом 0,01 |
Дисплей | монохромный 3,8” (320×240 пикселей) |
Время непрерывной работы от аккумуляторной батареи | не менее 8 часов |
Время непрерывной работы через блок питания | не ограничено |
Габаритные размеры | 240х200х115 мм |
Вес прибора с аккумуляторной батареей | не более 2 кг |
Диапазон рабочих температур | от -20 °С до +40 °С |
Степень защиты от пыли и влаги | IP68 |
Рефлектометр РИ-10М1 «СТРИЖ» служит для проведения следующих типов измерений на симметричных и несимметричных кабелях:
РИ-10M1 «СТРИЖ» применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий:
РИ-10М1 «СТРИЖ» может использоваться для определения длины кабеля при его производстве, складировании и торговле.
УП-1 | Устройство переходное для работы на кабелях под напряжением до 380 В |
КУ-5.0BNC | Кабель-удлинитель 5 м, 75 Ом, BNC.M-BNC.F |
КС-1.5К25 | Кабель соединительный 1,5 м, 75 Ом, BNC.M-крокодилы 25,4 мм |
КС-0.1К5 | Кабель соединительный 0,1 м, 75 Ом, BNC.M-крокодилы |
П-BNCK | Переходник BNC.M – клеммы |
