СТЭЛЛ РЕЙС-105М1 - рефлектометр цифровой портативный

Артикул: REIS-105M1

Цена: 92 273 ₽
Цена актуальна на 29.03.2024

Доступно под заказ

Средний срок поставки: 2-4 недели

Производство: НПП "СТЭЛЛ"

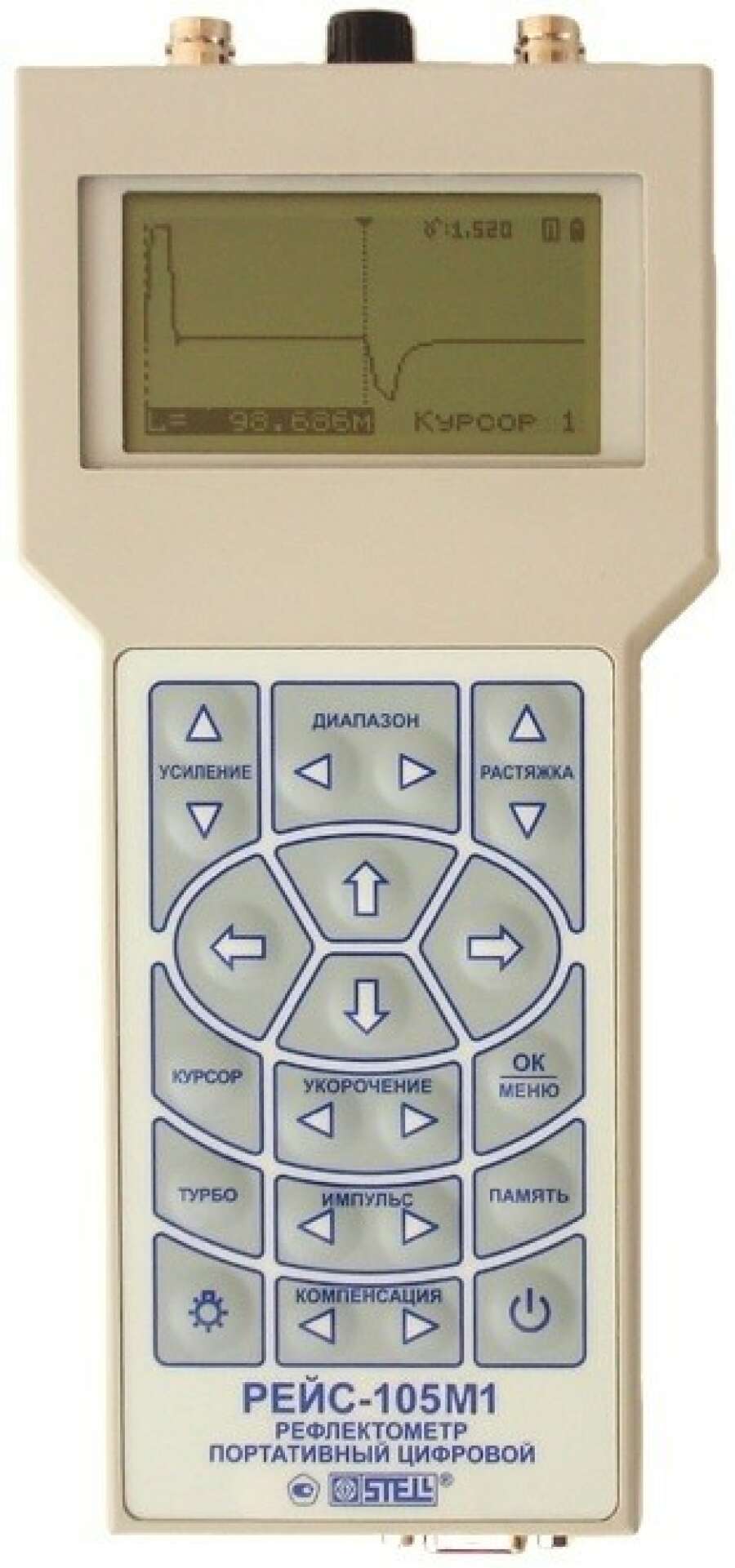

Мощный импульсный рефлектометр СТЭЛЛ РЕЙС-105М1 предназначен для обнаружения и определения расстояния до места повреждения в линиях. РЕЙС-105М1 заменяет прибор РЕЙС-105М, является модернизацией прибора РЕЙС-105Р и относится к новому поколению импульсных рефлектометров, разработанных для широкого применения в практике поиска повреждений и диагностики силовых кабельных линий, линий связи, электропередачи, контроля и управления всех типов. Заменяет многие импульсные рефлектометры, в том числе широко известные измерители неоднородностей линий Р5-10, Р5-13 и Р5-17.

Особенности СТЭЛЛ РЕЙС-105М

  • Прямое управление всеми основными параметрами
  • Большой диапазон измеряемых расстояний: от единиц сантиметров до 25 километров
  • Низкая погрешность измерения: не более 0,2 %
  • Высокая разрешающая способность: не хуже 2 сантиметров
  • Реализация и улучшение всех функций больших рефлектометров
  • Большая внутренняя энергонезависимая память (более 200 рефлектограмм)
  • Связь с компьютером по интерфейсу RS-232
  • Мощная программа обработки информации на компьютере
  • Встроенная таблица коэффициентов укорочения с возможностью ее пополнения в процессе работы
  • Простота и удобство пользования, малые габариты и вес
  • Автономное питание, питание от промышленной и от бортовой сети, низкое энергопотребление

Комплект поставки

  • Рефлектометр РЕЙС-105М1 (со встроенными аккумуляторами) - 1 шт.
  • Блок питания-зарядки от сети 220 В - 1 шт.
  • Кабель присоединительный - 2 шт.
  • Кабель соединительный (2 метра) - 2 шт.
  • Кабель для контроля частоты встроенного калибратора - 1 шт.
  • Кабель связи с компьютером - 1 шт.
  • Тройник и нагрузка 50 Ом для поверки - 1 шт.
  • Предохранитель ВП-1-1 (0,25 А) - 1 шт.
  • Руководство по эксплуатации - 1 шт.
  • Сумка для переноски - 1 шт.

Технические характеристики СТЭЛЛ РЕЙС-105М1

Диапазоны измеряемых расстояний (при коэффициенте укорочения 1,5)
  • 12,5, 25, 50, 100, 200, 400, 800, 1600, 3200, 6400, 12800, 25600 м
  • возможность автоматической установки диапазона по длине линии (автопоиск конца линии, места обрыва или короткого замыкания)
Коэффициент укорочения
  • установка или измерение в пределах 1,00...7,00
  • имеется встроенная таблица - до 64 коэффициентов укорочений линий
  • возможность записи и сохранения в памяти коэффициентов укорочений, имеющихся или измеренных потребителем
Зондирующие сигналы
  • импульс амплитудой 4…20 В, длительностью 8 нс...15 мкс (дискрет 4 нс)
  • автоматическая или ручная установка длительности
Выходное сопротивление 20...450 Ом, плавно регулируемое
Перекрываемое затухание 60…80 дБ (в зависимости от амплитуды зондирующего импульса)
Инструментальная погрешность измерения расстояния не более 0,2 %
Разрешающая способность не хуже 2 см
Система управления прибором уникальная система прямого управления параметрами прибора - для упрощения и ускорения измерений
Система отсчета при помощи двух вертикальных курсоров: нулевого и измерительного
Режимы измерения
  • нормальный - считывание и отображение текущей рефлектограммы по любому из двух входов
  • сравнение - наложение двух рефлектограмм (линия-линия, линия-память, память-память)
  • разность - вычитание рефлектограмм
  • связь - отображение рефлектограммы с входа 2 при зондировании по входу 1
Растяжка возможность растяжки участка рефлектограммы вокруг измерительного или нулевого курсора в 2, 4, 8, 16, ... 131 072 раза
Память
  • возможность запоминания более 200 рефлектограмм
  • два режима запоминания
Время хранения информации во внутренней памяти не менее 10 лет
Борьба с помехами и шумами
  • отстройка от аддитивных помех и шумов за счет усреднения (1...255 раз)
  • отстройка от синхронных помех
Отображение информации
  • рефлектограммы и результаты обработки отображаются в графическом виде
  • режимы, параметры и информация - в алфавитно-цифровом и символьном виде
Дисплей
  • встроенный, на основе ЖК панели 128х64 точки
  • высокая контрастность, в том числе при ярком солнечном свете
  • подсветка для работы в темноте
Калибровка автоматическая
Питание
  • сеть переменного тока 85...265 В, 47...400 Гц
  • встроенные аккумуляторы
Энергопотребление не более 2,5 Вт
Температура эксплуатации от -10 до +50 °С
Габаритные размеры 106 х 224 х 40 мм
Масса (со встроенными аккумуляторами) 0,75 кг

Основные функции СТЭЛЛ РЕЙС-105М

  • Определение отсутствия обрыва или короткого замыкания в линии
  • Обнаружение в линии места повреждения или неоднородности (муфты, подключения к линии и др.)
  • Определение характера повреждения (обрыв, короткое замыкание и др.)
  • Измерение расстояния до места повреждения или неоднородности
  • Измерение длины линии, в том числе длины кабеля на барабане или в бухте
  • Измерение расстояния до места повреждения в проложенной под землей (в коробе и т.п.) линии неизвестного типа, если имеется отрезок такой же линии с известной длиной
  • Определение расстояния до места перепутывания жил в кабеле
  • Оценка величины волнового сопротивления линии
  • Запись и хранение информации об измерениях в памяти прибора
  • Выполнение паспортизации линии
  • Передача информации в компьютер и считывание из компьютера

Применение СТЭЛЛ РЕЙС-105М

  • Эксплуатация и прокладка кабельных линий всех типов в связи, энергетике и т. п
  • Эксплуатация нефтепроводов и газопроводов, угледобывающая промышленность
  • Эксплуатация горэлектротранспорта и железнодорожного транспорта, ТЭЦ, ГЭС, АЭС, ГРЭС
  • Гражданская и военная авиация, речной и морской флот и транспорт, эксплуатация портов, аэродромов и космодромов, судостроение и самолетостроение
  • Кабельные и воздушные системы электропередачи, телекоммуникаций и связи промышленных предприятий, учреждений, жилищных массивов
  • Кабельное телевидение и компьютерные сети
  • Монтаж и эксплуатация тепловых сетей с предварительно-изолированными трубами на основе пенополиуретановой изоляции
  • Производство и торговля кабелями
