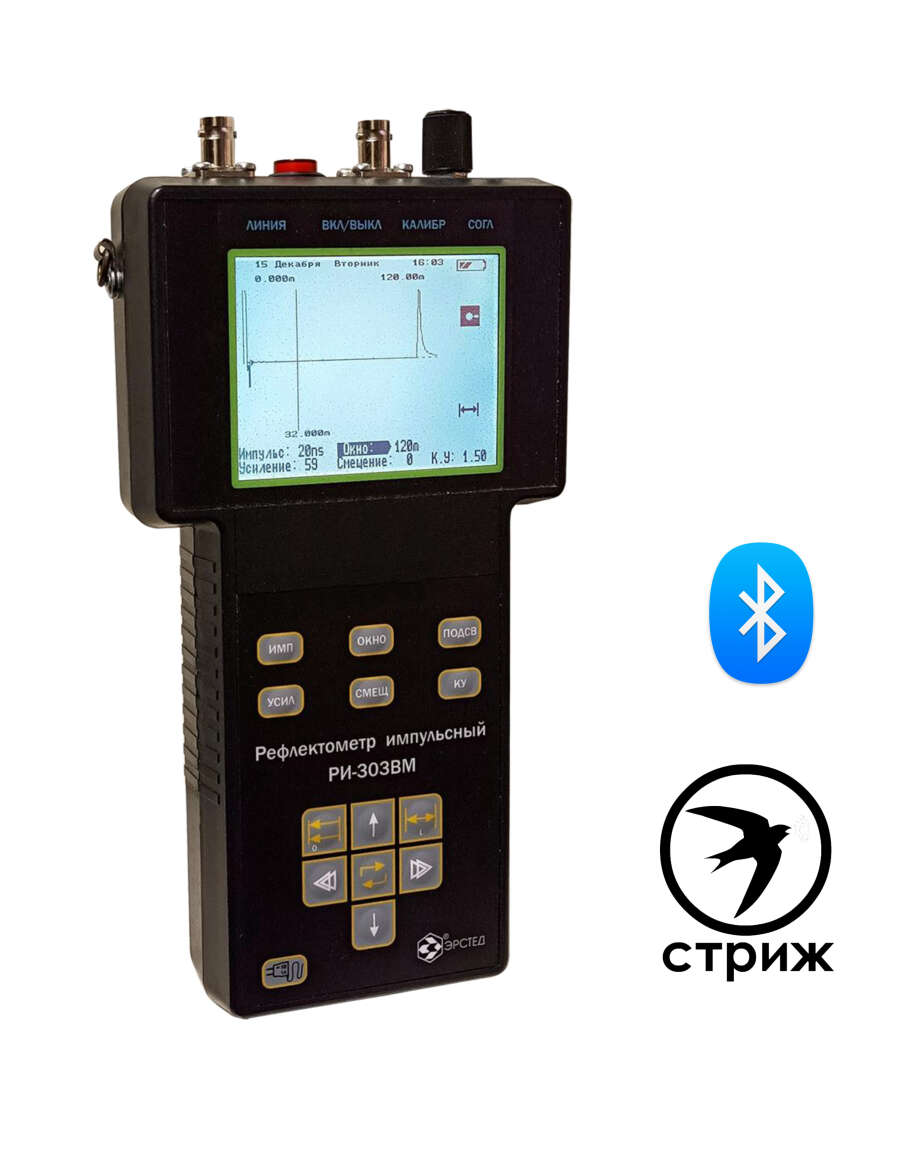

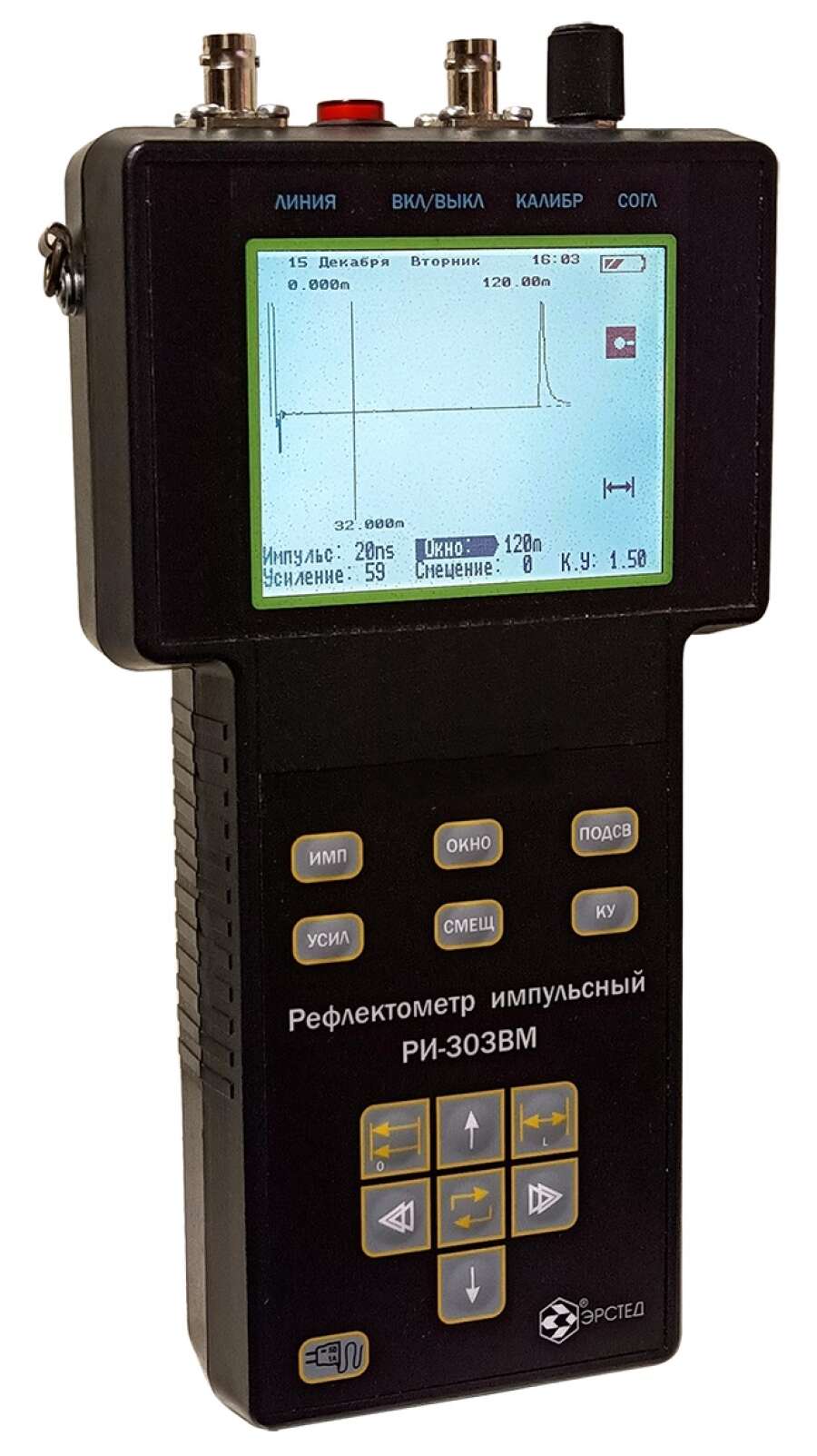

ЭРСТЕД РИ-303BM «СТРИЖ» - рефлектометр-тестер

Артикул: RI-303BM

Цена: 141 600 ₽
Цена актуальна на 09.12.2024

Доступно под заказ

Средний срок поставки: 1-4 недели

Производство: Эрстед

Компактный защищённый рефлектометр-тестер ЭРСТЕД РИ-303BM «СТРИЖ» - это простой в управлении и надёжный прибор, с автоматической защитой от напряжения в кабельной линии. Оптимальное решение для оперативного поиска неисправностей и измерения длины кабеля.



Особенности ЭРСТЕД РИ-303BM «СТРИЖ»

  • Автоматическая защита входа прибора от напряжения в линии
  • Дальность: до 4,8 км
  • Разрешение 12,5 см на всём диапазоне измерений
  • Встроенный Bluetooth модуль для сохранения и обработки результатов измерний на ПК
  • Встроенная энергонезависимая память на 100 рефлектограмм
  • Встроенная библиотека коэффициентов укорочения (КУ) кабелей различных типов
  • Встроенный Li-Ion аккумулятор на 6000 мА*ч
  • Автоматический расчёт и цифровая индикация расстояния до и между любыми участками кабельной линии на рефлектограмме
  • Измерение в реальном масштабе времени
  • Подавление асинхронных помех
  • Цифровая установка параметров контролируемых линий и всех настроек прибора
  • Возможность детального рассмотрения любого участка рефлектограммы



Комплект поставки

  • Рефлектометр импульсный РИ-303ВМ «СТРИЖ» – 1 шт.
  • Зарядное устройство (сетевой адаптер) – 1 шт.
  • Кабель соединительный 1 м, 75 Ом, BNC.M-крокодилы – 1 шт.
  • Руководство по эксплуатации – 1 шт.
  • Ремень для переноски – 1 шт.

Внимание! Диск с ПО не входит в комплект поставки. Скачать ПО можно с сайта (см. ниже Дополнительные материалы).

Технические характеристики ЭРСТЕД РИ-303ВМ «СТРИЖ»

Параметр Значение

Дисплей

монохромный 3,8″ (320х240 пикселей)

Диапазон измерения расстояния (временной задержки)

от 0 до 4800 м (от 0 до 4,8 мкс)

Инструментальная погрешность измерения расстояния

от 0,01% до 0,2% в зависимости от поддиапазона измерений от 12,5 см до 8 м при КУ=1,50

Диапазон согласованных сопротивлений

от 25 до 600 Ом

Длительность зондирующего импульса

от 10 нс до 10 мкс

Амплитуда зондирующего импульса

9 В на согласованную нагрузку (18 В в режиме х/x)

Чувствительность приёмного тракта

не хуже 1 мВ

Диапазон перекрываемого затухания

не менее 80 дБ

Диапазон установки коэффициента укорочения

от 1,00 до 3,00, с шагом 0,01

Энергонезависимая память на 100 рефлектограмм
Обмен данными с компьютером через встроенный модуль Bluetooth
Питание встроенный Li-Ion аккумулятор 6000 мА*ч

Время непрерывной работы от аккумуляторной батареи

не менее 10 часов

Габаритные размеры

230х130х50 мм

Диапазон рабочих температур

от -20 до +40 °С

Вес прибора с аккумуляторной батареей

0,65 кг

Применение ЭРСТЕД РИ-303ВМ «СТРИЖ»

РИ-303ВМ «СТРИЖ» позволяет определять следующие повреждения в кабельных сетях:

  • обрывы одной или нескольких жил;
  • короткие замыкания и низкоомные дефекты (менее 1 кОм);
  • дефектные пайки и муфты;
  • неисправные усилители;
  • наличие и место установки ответвителей;
  • замокшие участки или участки с повышенной влажностью.

Рефлектометр-тестер РИ-303ВМ «СТРИЖ» служит для проведения следующих типов измерений на симметричных и несимметричных кабелях:

  • измерение длин кабелей;
  • измерение расстояний до неоднородностей волнового сопротивления или повреждений;
  • измерение коэффициента укорочения линии при известной ее длине;
  • определение характера повреждений.

Компактный рефлектометр РИ-303ВМ «СТРИЖ» применяется для контроля при прокладке и эксплуатации следующих типов кабельных линий:

  • медножильные кабели связи (ТПП, МКС и т.п.);
  • кабели сигнализации и управления (СБПЗАВпШп и т.п.);
  • силовые кабели (АСБ, ВВГ, СИП и т.п.);
  • воздушные кабельные линии;
  • компьютерные сети (СКС и т.п.);
  • телевизионные и радиочастотные кабельные линии (РК-75 и т.п.).

РИ-303ВМ «СТРИЖ» может использоваться для определения длины кабеля при его производстве, складировании и торговле.

Типы силовых кабелей:

  • кабели силовые с изоляцией из пропитанной бумаги в свинцовой или алюминиевой оболочке;
  • кабели силовые с резиновой изоляцией;
  • кабели силовые с поливинилхлоридной изоляцией;
  • кабели силовые с полиэтиленовой изоляцией.

Виды силовых кабелей:

АВВГ, ВВГ 4*4, АВВГ-П, ВВГ-П, АВВГнг(А), ВВГнг(А), АВВГ-Пнг(А), ВВГ-Пнг(А), АВВГнг(А)-LS, ВВГнг(А)-LS, АВБШв, ВБШв, АВБШвнг(А), ВБШвнг(А), АВБШвнг(А)-LS, ВБШвнг(А)-LS

Электрические сети, где применяется силовой кабель:

  • электрические сети общего назначения;
  • сети автономного электроснабжения:
    • ремонт и обслуживание водного транспорта;
  • сети технологических объектов:
    • металлургическая промышленность;
    • горнодобывающая промышленность;
    • железные дороги и пр.

Типы греющих кабелей:

  • резистивного типа;
  • саморегулирующегося типа и др.

Отрасли:

  • жилищно-коммунальное хозяйство;
  • нефтехимическая промышленность;
  • трубопроводный транспорт (нефтепроводы, водоснабжение/канализация).

Опции и аксессуары для ЭРСТЕД РИ-303ВМ «СТРИЖ»

УП-1 Устройство переходное для работы на кабелях под напряжением до 380 В
КУ-2.0BNC Кабель-удлинитель 2 м, 75 Ом, BNC.M-BNC.F
КУ-5.0BNC Кабель-удлинитель 5 м, 75 Ом, BNC.M-BNC.F
КС-1.5К25 Кабель соединительный 1,5 м, 75 Ом, BNC.M-крокодилы 25,4 мм
КС-0.1К5 Кабель соединительный 0,1 м, 75 Ом, BNC.M-крокодилы
П-BNCK Переходник BNC.M – клеммы
RI-bag Сумка для аксессуаров
RI-blok Зарядное устройство (сетевой адаптер) повышенной мощности (12 В, 3.33 А (40 Вт максимум)) для ускоренной зарядки
