СВЯЗЬПРИБОР ЛИС-М+ - комплект для поиска кабелей и труб
Артикул: LIS-M+
Товар не поставляется
Производство: Связьприбор

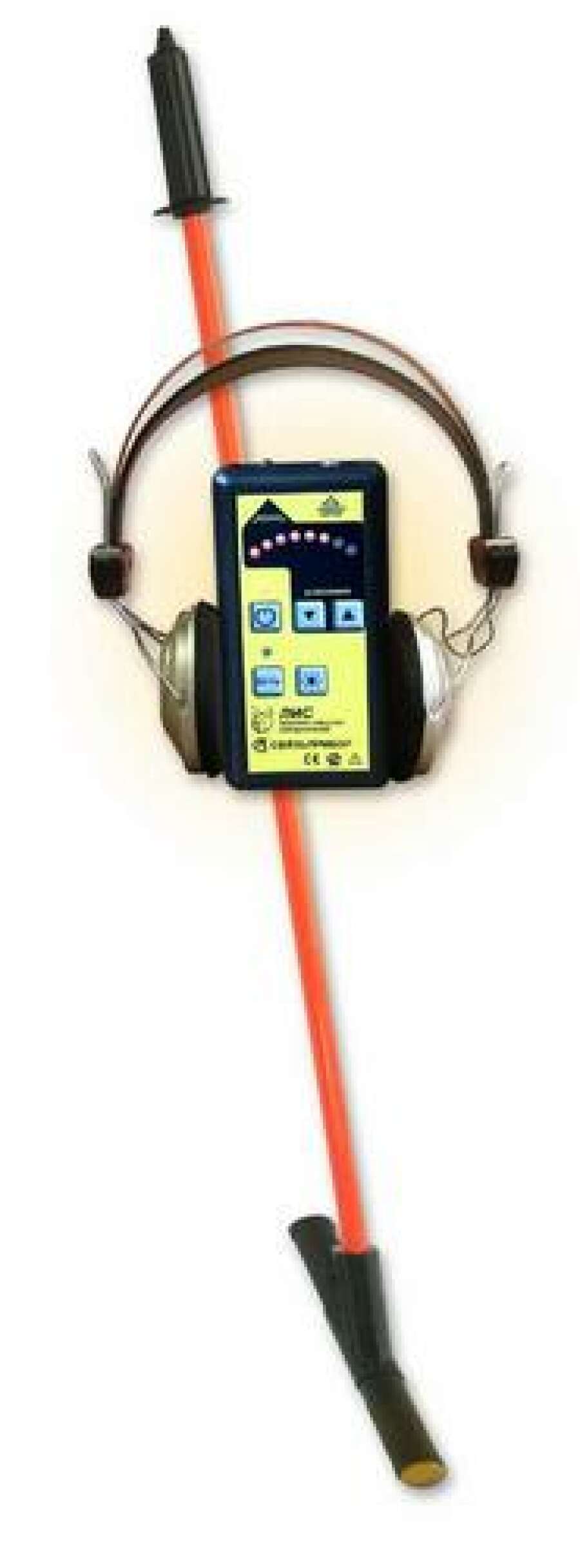

Комплект искателя скрытых коммуникаций СВЯЗЬПРИБОР ЛИС-М+ представляет из себя источник ЛИС и генератор ЛИС с внешней антенной.
Особенности искателя скрытых коммуникаций СВЯЗЬПРИБОР ЛИС-М+
- Позволяет производить поиск кабелей и труб на частоте 26 кГц по максимуму и минимуму с определением глубины залегания (с помощью внешней антенны)
- Позволяет осуществлять поиск кабелей в зданиях в труднодоступных местах
- Способен отыскать проводку в стенах и полах (в т.ч. теплых полах), обводы счетчиков, выключатели и предохранители (с помощью встроенной антенны)
- Работа с воздушными линиями: обрыв, земля, отбор кабеля и пар
- Фильтр на 26 кГц эффективно отстроен от промышленной частоты и гармоник
- Генератор ЛИС позволяет проводить измерения на кабелях без отключения электропитания до ~220 В
- Встроенная подсветка для работы в темных местах
- В комплекте бесконтактный высокочастотный отборник пар, который служит не только для отбора пар, но и уточняет место обрыва жилы кабеля
- Индикация обнаружения трассы осуществляется визуально и звуковым способом через встроенный излучатель и внешние наушники
Комплект поставки
- Искатель ЛИС – 1 шт.
- Генератор ЛИС – 1 шт.
- Комплект проводов универсальный для подключения генератора к нагрузке – 1 шт.
- Датчик – 1 шт.
- Руководство по эксплуатации – 1 шт.
- Сумка – 1 шт.
- Приемная антенна – 1 шт.
Технические характеристики СВЯЗЬПРИБОР ЛИС-М+
| Параметр | Значение |
|
Искатель
|
|
|
Активная частота
|
26250 ± 3 Гц
|
|
Полоса пропускания по уровню –3 дБ
|
150 Гц
|
|
Максимально определяемая глубина залегания трассы
|
2 м
|
|
Точность отыскания
|
1 см
|
|
Время непрерывной работы
|
20 ч
|
|
Электропитание: алколайновые батареи или Ni-Mh, 2,3 А/ч аккумуляторы
|
тип АА, 2 шт.
|
|
Степень защиты корпуса
|
IP42
|
|
Габаритные размеры прибора
|
135х70х24 мм
|
| Габаритные размеры антенны | 900х200х40 мм |
|
Масса прибора (включая элементы питания)
|
0,20 кг
|
|
Генератор
|
|
|
Частота выходного сигнала
|
26252 ± 1 Гц
|
|
Выходная мощность
|
1 Вт
|
|
Время непрерывной работы
|
20 ч
|
|
Электропитание: алколайновые батареи или Ni-Mh, 2,1 А/ч аккумуляторы
|
тип АА, 4 шт.
|
|
Степень защиты корпуса
|
IP42
|
|
Габаритные размеры прибора
|
180х65х27
|
|
Масса прибора (без элементов питания)
|
0,20 кг
|
| Условия эксплуатации | |
| Рабочая температура | от +5 до +40 °С |
| Высота над уровнем моря | до 2000 м |
| Степень загрязнения воздуха | 2 |
Применение искателя скрытых коммуникаций СВЯЗЬПРИБОР ЛИС-М+
- Поиск трассы проводов в потолках, стенах и полах
- Обнаружение нелегальных обводов счетчиков электроэнергии
- Идентификация выключателей и предохранителей
- Поиск трасс замкнутых и оборванных цепей
- Поиск трассы водопроводных труб и труб теплоснабжения
- Поиск отдельных жил в системе проводов и кабелей
- Поиск трассы кабеля в полевых условиях
- Отбор пар в многопарном кабеле
- Определение глубины залегания провода
Скачать инструкцию
Руководство по эксплуатации. Искатель скрытых коммуникаций ЛИС-М+
