СВЯЗЬПРИБОР ПОИСК 510 MASTER - трассоискатель-дефектоискатель с генератором МК510

Артикул: POISK-510-MK

Цена: 74 600 ₽
Цена актуальна на 07.10.2024

Доступно под заказ

Средний срок поставки: 4-7 недель

Производство: Связьприбор

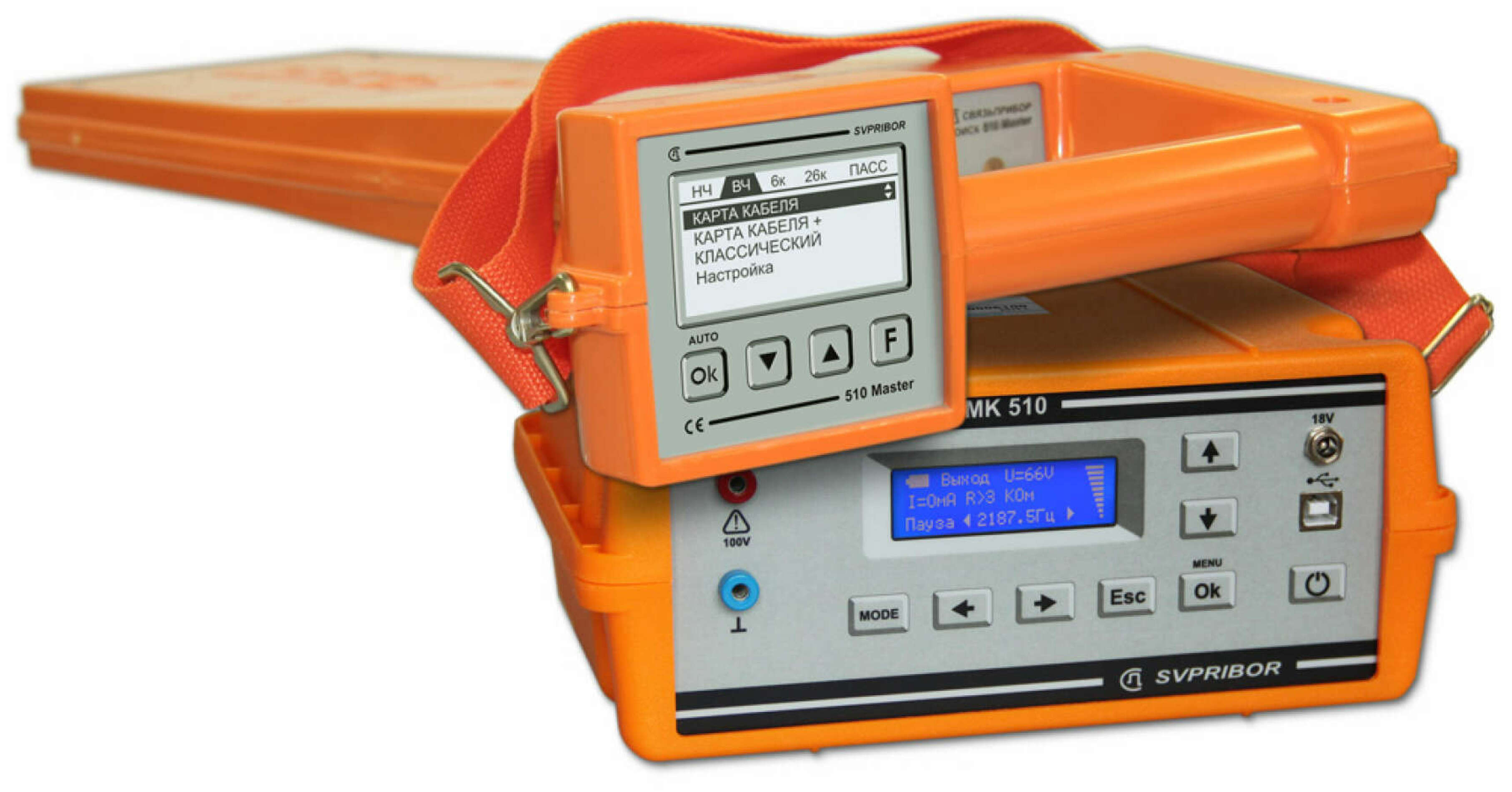

Комплект трассо-дефектоискателя СВЯЗЬПРИБОР ПОИСК 510 MASTER состоит из приёмника и генератора. Трассо-дефектоискатель может работать в активном (при подключении генератора МК510) и в пассивном режиме.

Приёмник принимает сигнал, излучаемый подземной трассой. В пассивном режиме приёмник анализирует сигнал, излучаемый силовыми кабелями, сетями радиотрансляции, а также широкополосный сигнал, переизлучаемый массивными металлическими коммуникациями.

В активном режиме поиска источником сигнала является генератор звуковой частоты, подключаемый к жиле искомого кабеля контактным или бесконтактным способом. Протекающий по кабелю переменный ток создает вокруг него магнитное поле, которое воздействует на датчики трассо-дефектоискателя.

Поиск трассы осуществляется по изображению на дисплее и звуковым способом (наушники и встроенный излучатель).

Особенности СВЯЗЬПРИБОР ПОИСК 510 MASTER

  • В комплект поставки входит приёмник 510 MASTER и генератор МК510
  • Приёмник представляет собой удобный компактный моноблок с LCD-дисплеем
  • Генератор МК510 обладает:
    • широким диапазоном рабочих частот - от 250 до 35000 Гц
    • возможностью регулировки выходной мощности - до 10 Вт
    • гармоническим выходным сигналом
    • внутренним индуктором для бесконтактного подключения к линии
    • встроенным аккумулятором
  • Работа на частотах от 200 Гц до 26 кГц в пассивном режиме
  • Работа на частотах 273 Гц, 2 187,5 Гц, 6 562,5 Гц, 26 250 Гц в активном режиме (в комплекте с генератором МК510)
  • Работа на любой частоте в диапазоне от 200 до 35 000 Гц (с применением стороннего генератора сигналов)

Комплект поставки

Приемник:

  • Приемник 510 Master - 1 шт.
  • Руководство по эксплуатации - 1 шт.
  • Сетевой адаптер - 1 шт.
  • Аккумуляторные батареи Ni-Mh типа «АА» - 6 шт.

Генератор:

  • Генератор МК510 (АКБ встроена) - 1 шт.
  • Провод для подключения генератора к нагрузке - 2 шт.
  • Сетевой адаптер - 1 шт.
  • Магнитный контакт - 1 шт.
  • Штырь заземления - 1 шт.
  • Крокодилы - 2 шт.
  • Руководство по эксплуатации - 1 шт.
  • Сумка для переноски генератора - 1 шт.

Технические характеристики приёмника 510 MASTER

Активные частоты
  • 273,5 ± 1 Гц
  • 2187,5 ± 1 Гц
  • 6562,5 ± 3 Гц
  • 26 250 ± 12 Гц
Частоты, задаваемые пользователем

200 - 35 000 Гц

Полоса пропускания по уровню –3 дБ:

  • для частоты 26 250 Гц
  • для частоты 6562,5 Гц
  • для частоты 2187,5 Гц
  • для частоты 273,5 Гц



  • 150 Гц
  • 45 Гц
  • 15 Гц
  • 2,5 Гц
Максимально определяемая глубина залегания трассы  6 м
Точность измерения глубины ±5% + 0,1 м
Точность отыскания  10 см
Поиск повреждения изоляции с переходным сопротивлением 0 – 10 кОм
Полоса пропускания без фильтра, режим «СПЕКТР» 10 - 26 000 Гц

Питание:

  • OLED версия
  • LCD версия



  • аккумуляторы типа АА, Ni-Mh - 4 шт.
  • аккумуляторы типа АА, Ni-Mh - 6 шт.

Время непрерывной работы при использовании аккумуляторов ёмкостью 2100 mА/ч:

  • OLED версия
  • LCD версия



  • 13 ч
  • 17 ч
Потребляемая мощность, без подогрева не более 1,2 Вт
Время зарядки аккумуляторных батарей 4 ч
Температура эксплуатации от -20 до +40°С
Габаритные размеры 257 х 88 х 685 мм
Вес (с аккумуляторами) 2 кг

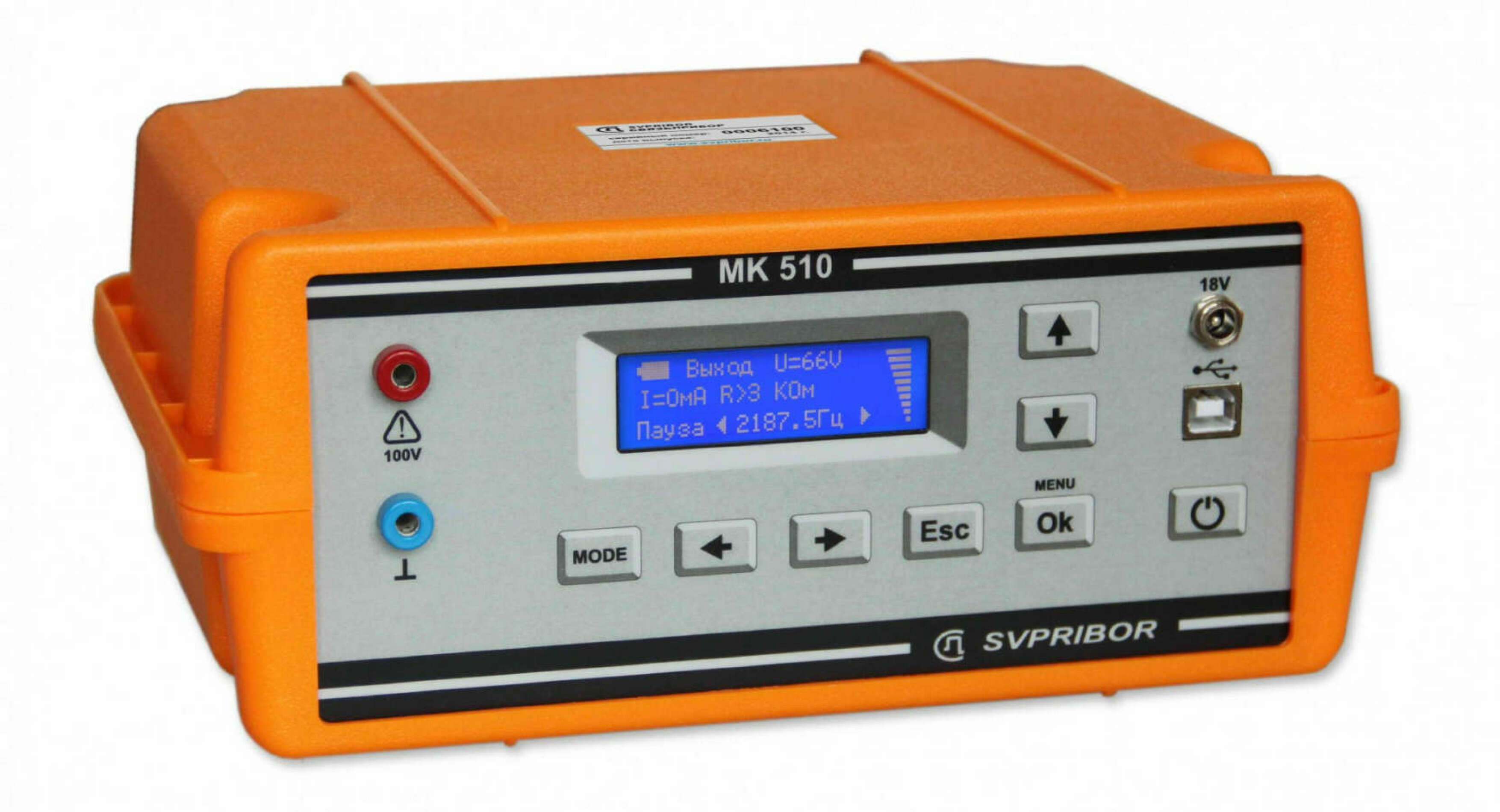

Технические характеристики генератора МК510

Стандартные частоты генератора
  • 273,4 ± 0,5 Гц
  • 2187,5 ± 1 Гц
  • 6562,5 ± 2 Гц
  • 26 250 ± 3 Гц
Диапазон рабочих частот генератора

250 - 35 000 Гц

Диапазон автоматического согласования с сопротивлением нагрузки

1 - 500 Ом

Максимальная выходная мощность при сопротивлении нагрузки 50-500 Ом:

  • в диапазоне частот 250 - 10 000 Гц
  • в диапазоне частот 10 - 20 кГц
  • в диапазоне частот 20 - 35 кГц





  • 10 ± 1 Вт
  • 5 ± 0,5 Вт
  • 3 ± 0,5 Вт
Питание
  • от сети переменного напряжения (50 Гц, 220 В ± 20%)
  • от встроенного аккумулятора (12 В, 4,5 А/ч)

Время непрерывной работы от встроенного аккумулятора при максимальной выходной мощности

3 ч

Время зарядки встроенного аккумулятора

6 ч
Температура эксплуатации -20 ... +50°С
Габаритные размеры (без сумки) 233 х 102 х 176 мм
Габаритные размеры (с сумкой) 340 х 230 х 125 мм
Вес (включая аккумуляторную батарею, без сумки) 3 кг
Вес (включая аккумуляторную батарею и сумку) 4,9 кг
