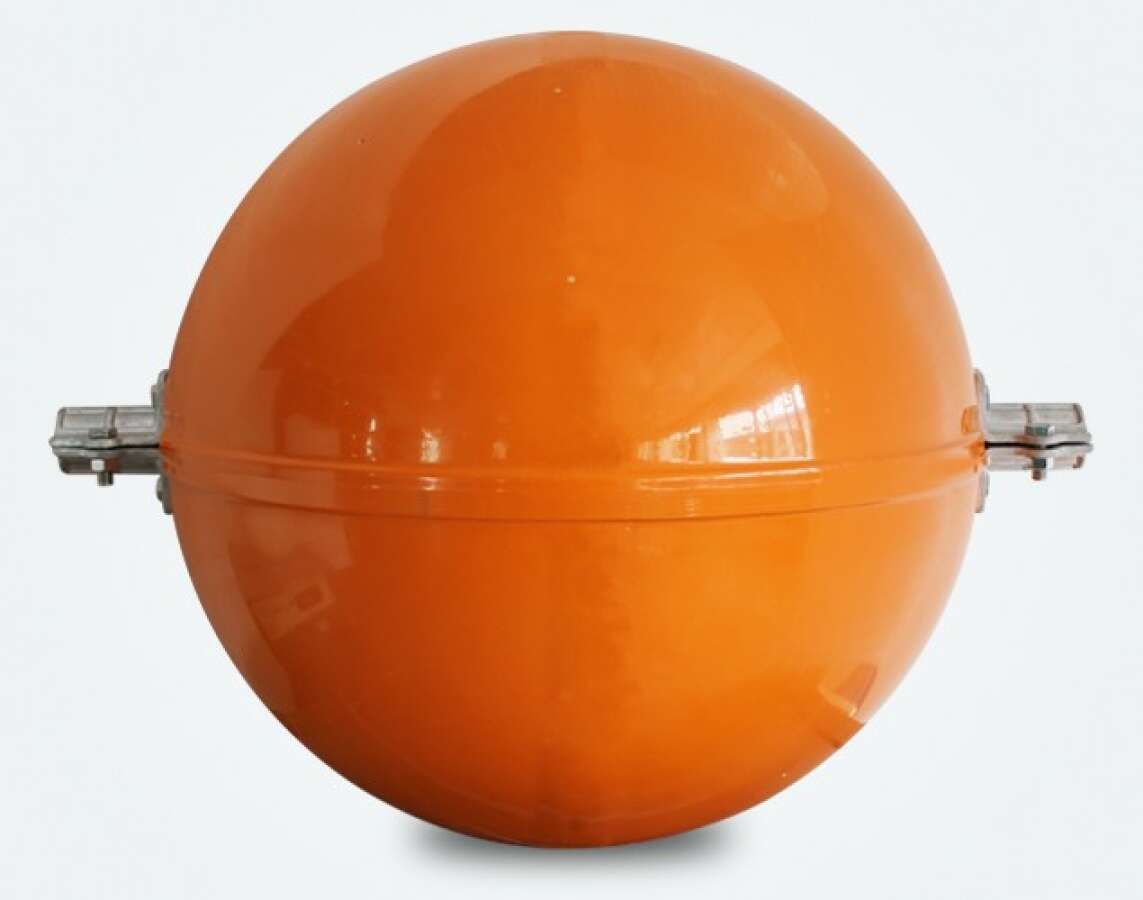

ШМ-ИМАГ-800-30,6-О - сигнальный шар-маркер для ЛЭП, 30,6 мм, 800 мм, оранжевый

Артикул: ШМ-ИМАГ-800-30,6-О

Цена: 25 135 ₽
Цена актуальна на 08.12.2023

Доступно под заказ

Средний срок поставки: 14-16 недель

Производство: ИМАГ

Шары маркировочные ШМ-ИМАГ-800-30,6-О предназначены для обеспечения дневного визуального предупреждения или ночного визуального предупреждения (если поставляются с отражающей лентой) пилотов воздушных судов о линиях электропередачи и воздушных линиях, в частности, о высоковольтных линиях электропередачи, пересекающих реки. Шары для маркировки линии электропередачи изготавливаются из высококачественной пластмассы, армированной стекловолокном (FRP).



Основные особенности шаров маркировочных

  • Долговечный материал из стеклопластика с усиленной стойкостью к атмосферным воздействиям.
  • Высочайшая стойкость к коррозии, болты и гайки из нержавеющей стали.
  • Зажим кабеля из алюминиевого сплава гарантирует хорошую коррозионную стойкость.
  • Имеются различные размеры кабельных зажимов, которые подходят для разных кабелей заказчика.
  • Конструкция дренажных отверстий препятствует накапливанию дождевой воды внутри шара.
  • Специальная конструкция, позволяющая экономить место при хранении и снижать стоимость перевозки.
  • Приобретаемые отдельно армирующие стержни обеспечивают лучшую защиту от вибрации и истирания.
  • Приобретаемая отдельно отражающая лента является наиболее долговечным и экономичным решением для обеспечения видимости по ночам.
  • Выпускаются диаметром 800 мм.



Технические характеристики ШМ-ИМАГ-800-30,6-О

Параметр Значение
Функциональные характеристики
Расстояние видимости 1200 метров
Напряжение линии 35 – 1150 кВ
Диаметр проводника 30,6 мм
Ветровой район I-VII
Механическая конструкция
Цвет оранжевый
Корпус сферы пластик, армированный стекловолокном
Кабельный зажим алюминиевый сплав
Болты/гайки/шайбы нержавеющая сталь 304
Диаметр 800 мм
Масса 6,9 кг / 9,0 кг
Толщина 3 мм
Дренажные отверстия есть
Исполнение УХЛ1
Стандарт
  • ICAO, приложение 14, 4-е издание, июль 2004 года
  • FAA AC 70 / 7460-1K, маркировка и освещение препятствий
Дополнительные материалы
ШМ-ИМАГ-инструкция-паспорт.pdf
