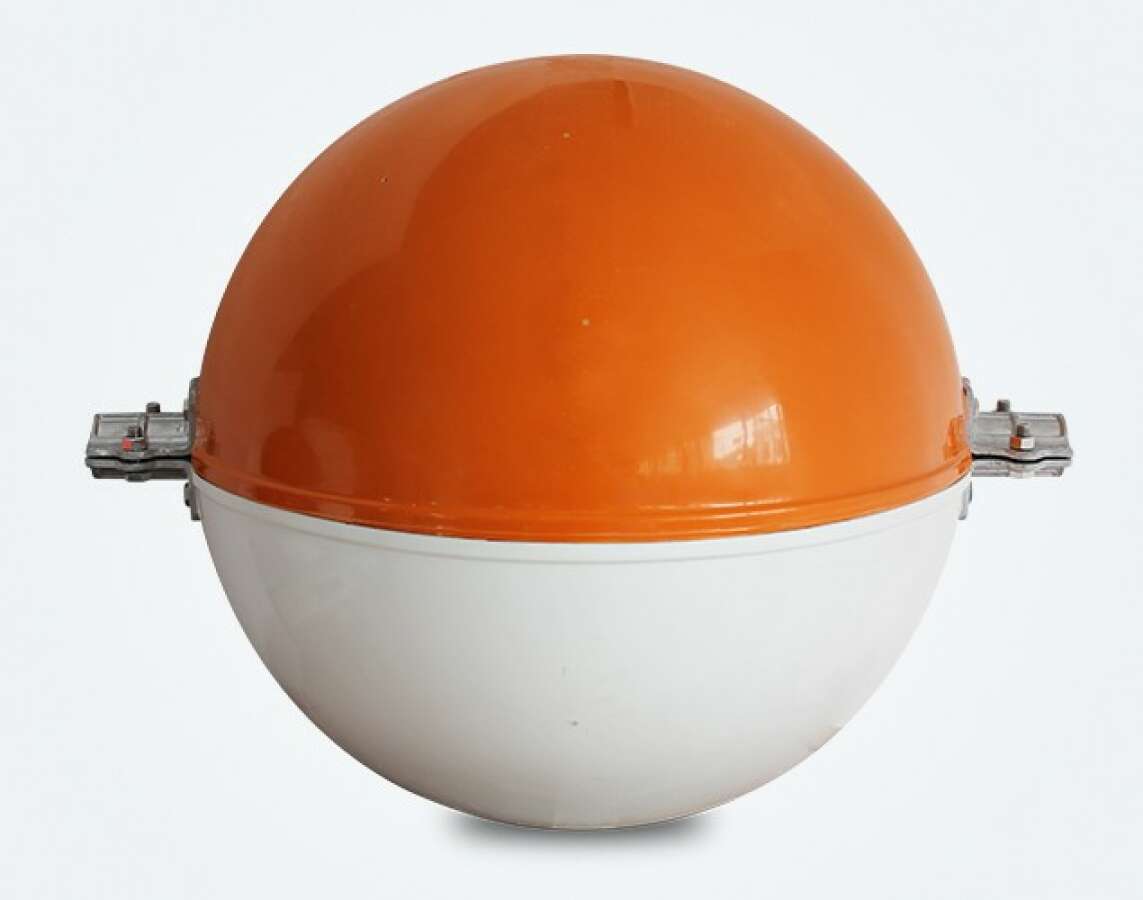

Шары маркировочные ШМ-ИМАГ-800-27,5-О/Б предназначены для обеспечения дневного визуального предупреждения или ночного визуального предупреждения (если поставляются с отражающей лентой) пилотов воздушных судов о линиях электропередачи и воздушных линиях, в частности, о высоковольтных линиях электропередачи, пересекающих реки. Шары для маркировки линии электропередачи изготавливаются из высококачественной пластмассы, армированной стекловолокном (FRP).
Основные особенности шаров маркировочных
- Долговечный материал из стеклопластика с усиленной стойкостью к атмосферным воздействиям.
- Высочайшая стойкость к коррозии, болты и гайки из нержавеющей стали.
- Зажим кабеля из алюминиевого сплава гарантирует хорошую коррозионную стойкость.
- Имеются различные размеры кабельных зажимов, которые подходят для разных кабелей заказчика.
- Конструкция дренажных отверстий препятствует накапливанию дождевой воды внутри шара.
- Специальная конструкция, позволяющая экономить место при хранении и снижать стоимость перевозки.
- Приобретаемые отдельно армирующие стержни обеспечивают лучшую защиту от вибрации и истирания.
- Приобретаемая отдельно отражающая лента является наиболее долговечным и экономичным решением для обеспечения видимости по ночам.
- Выпускаются диаметром 800 мм.
Технические характеристики ШМ-ИМАГ-800-27,5-О/Б
Параметр |
Значение |
Функциональные характеристики |
Расстояние видимости |
1200 метров |
Напряжение линии |
35 – 1150 кВ |
Диаметр проводника |
27,5 мм |
Ветровой район |
I-VII |
Механическая конструкция |
Цвет |
оранжево-белый |
Корпус сферы |
пластик, армированный стекловолокном |
Кабельный зажим |
алюминиевый сплав |
Болты/гайки/шайбы |
нержавеющая сталь 304 |
Диаметр |
800 мм |
Масса |
6,9 кг / 9,0 кг |
Толщина |
3 мм |
Дренажные отверстия |
есть |
Исполнение |
УХЛ1 |
Стандарт |
- ICAO, приложение 14, 4-е издание, июль 2004 года
- FAA AC 70 / 7460-1K, маркировка и освещение препятствий
|
