Безопасная работа с цифровыми мультиметрами. О чем не стоит забывать

Цифровой мультиметр обычно является основным рабочим инструментом электрика. Приложено много усилий, чтобы мультиметры стали максимально удобными и безопасными. Однако инциденты с мультиметрами все еще случаются, и следует учитывать некоторые важные аспекты использования этих приборов.

Безопасная работа с цифровыми мультиметрами. О чем не стоит забывать

За последние два десятилетия электротехническая промышленность сделала большие шаги в обеспечении безопасности работы с электрооборудованием. Созданы новые инструменты для дистанционного мониторинга, средства индивидуальной защиты, разработаны методики работы на объектах повышенной опасности. Тем не менее, по-прежнему происходят несчастные  случаи, связанные с казалось бы рутинными операциями, выполняемыми с помощью мультиметров. Инциденты случаются в основном по банальной причине - люди не знают или недооценивают, т.е. до конца не понимают возможности и ограничения мультиметров. От этого понимания  зависит не только личная безопасность и безопасность коллег, но и качество работы конкретного специалиста.

Заблуждения и плохие привычки

Для профессиональных электриков существует риск поражения электрическим током или дуговой вспышкой при использовании цифровых мультиметров. Это может произойти, если мультиметр и тестовые шнуры обслуживаются неправильно, а защитные перчатки не соответствуют рабочим напряжениям.

Последнее особенно важно, так как существует заблуждение, что изоляция на щупах тестовых шнуров мультиметра служит для предотвращения поражения электрика током. Но она нужна в первую очередь для предотвращения случайного замыкания фазы на фазу или фазы на землю в процессе измерения. Для защиты от поражения током при измерении в цепях с напряжением выше 50 В необходимо использовать сертифицированные защитные перчатки.

Часто непреднамеренные касания оголенных проводников происходят из-за того, что мультиметр находится в руке, и это стесняет движения. Наибольший риск — в распределительных щитах и узких пространствах.

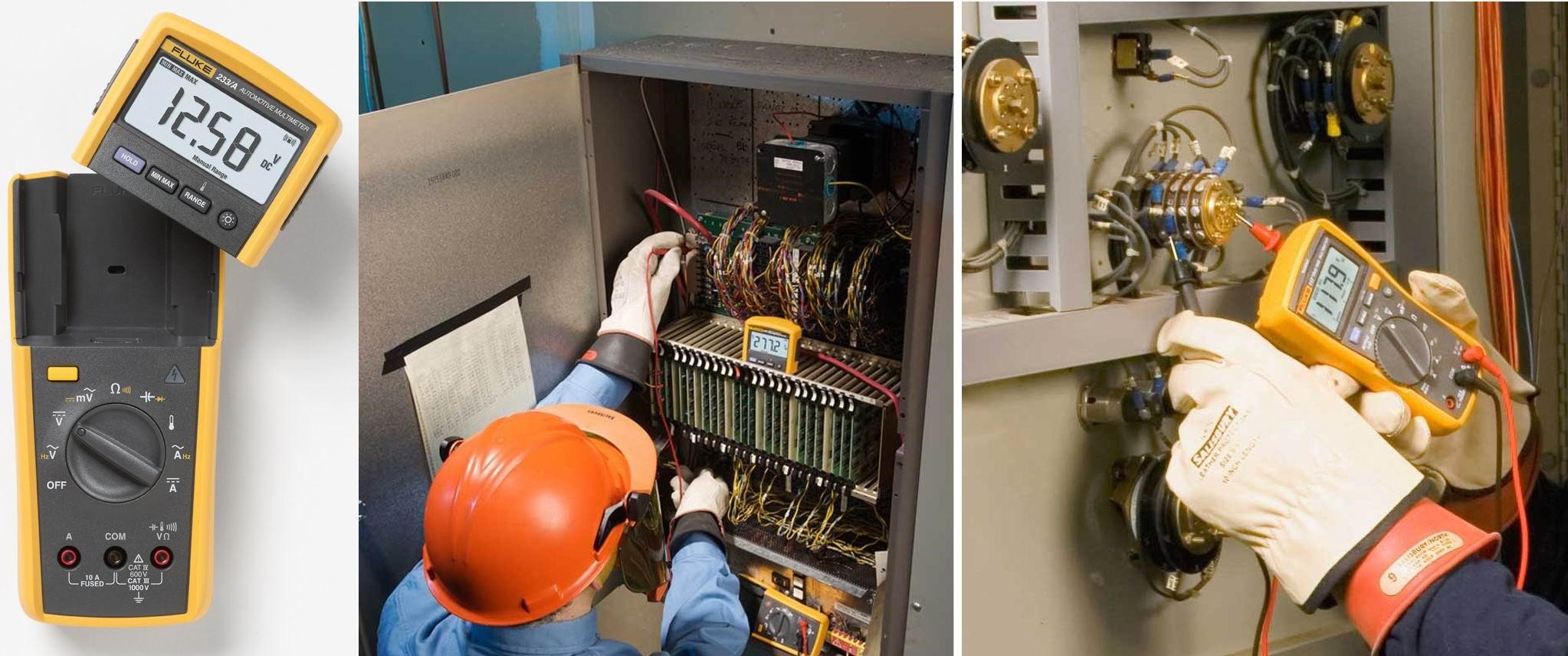

Для решения этой проблемы можно использовать мультиметры со съемным экраном. Например, у мультиметра Fluke 233 есть быстросъемный экран, который можно разместить перед глазами, а сам прибор положить или подвесить таким образом, чтобы освободить руку.

Мультиметр Fluke 233 в сравнении с обычным мультиметром
Мультиметр Fluke 233 в сравнении с обычным мультиметром

Дисплей получает данные по беспроводной связи на расстояние до 10 м, поэтому с  Fluke 233 можно работать вдвоем, что полезно в особо сложных условиях, требующих повышенного внимания. В этом случае один электрик может сосредоточиться на правильном размещении щупов, не отвлекаясь на просмотр показаний мультиметра. При работе в одиночку размещение монитора перед глазами существенно сокращает количество лишних движений.

Обойтись без «спецэффектов»

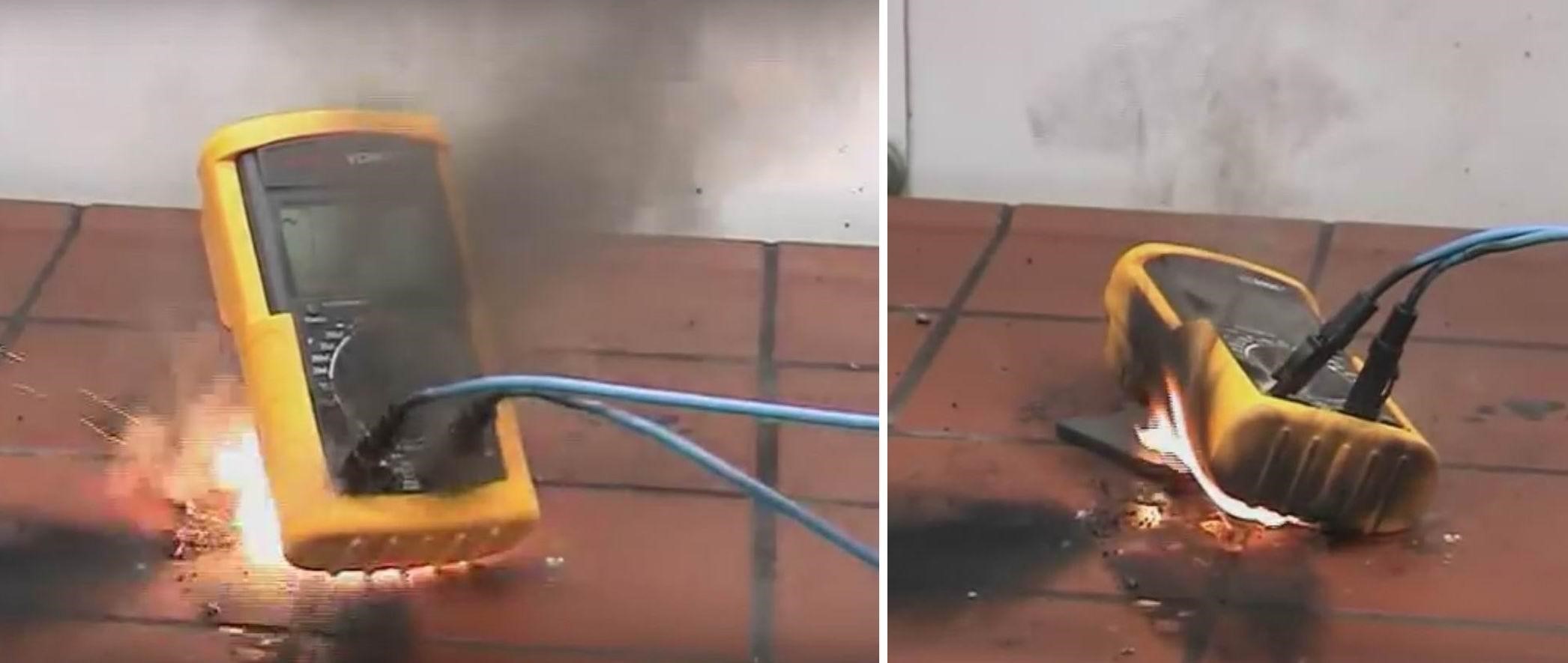

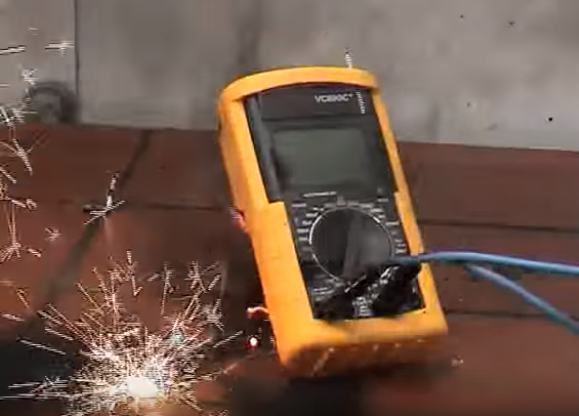

Неправильное использование мультиметра может привести к дуговой вспышке, возгоранию или расплавлению прибора. Например, дуговая вспышка может произойти, если тестовый шнур при измерении напряжения ошибочно вставлен в гнездо для проверки силы тока (А). Это приводит к замыканию и может вызвать дуговой разряд. Во время измерения напряжения вспышка может произойти также из-за перетока мощности, к примеру, в результате удара молнии или скачка напряжения.

Качественные мультиметры, соответствующие определенным категориям электробезопасности (CAT), спроектированы так, что вероятность дуговой вспышки сводится к минимуму. Поэтому знание классификации CAT — важнейший фактор безопасности при работе с мультиметром.
Качественные мультиметры, соответствующие определенным категориям электробезопасности (CAT), спроектированы так, что вероятность дуговой вспышки сводится к минимуму.
Поэтому знание классификации CAT — важнейший фактор безопасности при работе с мультиметром.

Категории электробезопасности (CAT)

Для мультиметров категория электробезопасности CAT — это прежде всего указание на то, какую величину скачка измеряемого параметра  может выдержать прибор без риска для пользователя.

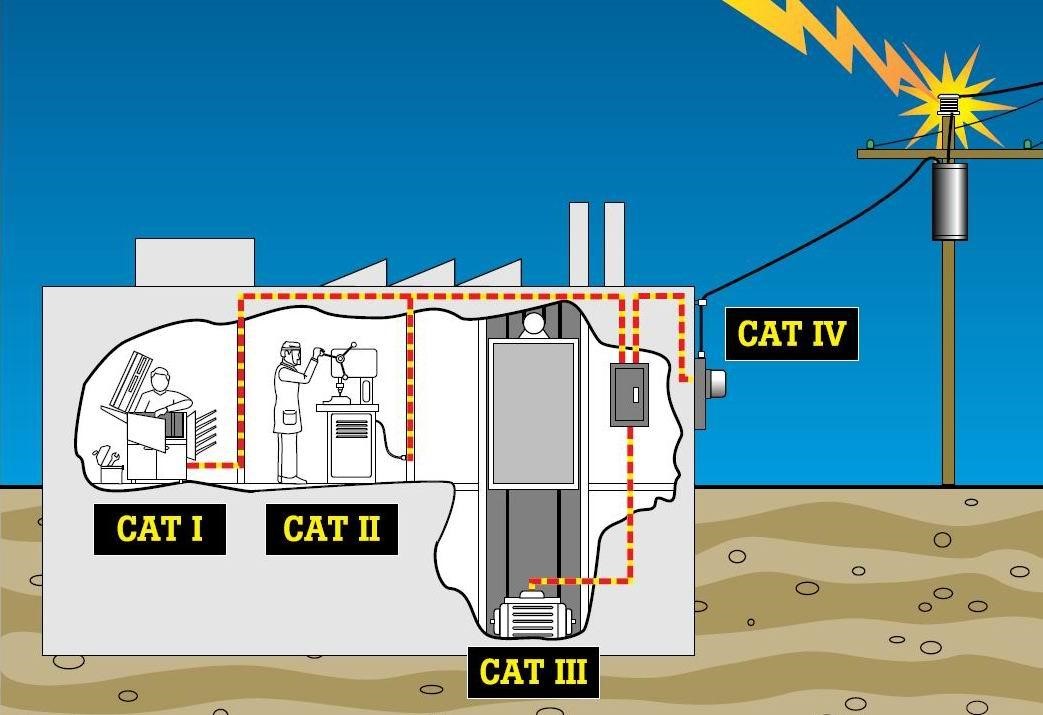

Существует несколько категорий CAT: от электрооборудования с минимальным напряжением (CAT I) до линий электропередач (CAT IV). На рисунке ниже изображены примеры соответствия оборудования разным категориям CAT.

Категории электробезопасности (CAT)

Категории CAT основаны на простом факте снижения опасности аномального перетока мощности по мере роста импеданса. Проще говоря, инцидент в цепи, например скачок напряжения, наиболее опасен у источника тока. По мере прохождения по цепи к низковольтному маломощному оборудованию более высокое комплексное  сопротивление всей энергосистемы снижает опасность скачка.
Поэтому мультиметры категории CAT I подходят только для тестирования слаботочной электроники с низким напряжением. Категория CAT II подходит для однофазных нагрузок уровня бытовой розетки и портативных приборов с током короткого замыкания менее 10 кА. Далее CAT III — это распределительные сети,  фидеры, постоянные нагрузки с током замыкания 50 кА. Категория CAT IV — крупные системы электроснабжения, электросети уровня коммунальных компаний, наружные кабельные сети.

Профессиональные мультиметры, такие как Greenlee DM-45, имеют категорию защиты CAT III до 600 В. Однако важно понимать особенности тестирования на категорию CAT. Так, мультиметр CAT III до 1000 В проверяется переходным напряжением 8000 В от источника с внутренним сопротивлением 2 Ом. А прибор CAT II до 1000 В — меньшим напряжением в 6000 В от источника с внутренним сопротивлением 12 Ом. В результате на таких мультиметрах одинаковая маркировка «до 1000 В», но разные категории CAT III и CAT II означают, что предельный ток для них может отличаться в несколько раз. Поэтому так важно ориентироваться на категорию CAT, в том числе при выборе измерительных проводов и щупов, которые должны быть такой же категории, как и мультиметр.

Проверка и еще раз проверка

При работе в потенциально опасных условиях никогда нельзя рассчитывать на то, что инструмент по умолчанию работает правильно. Особенно, когда с помощью мультиметра надо убедиться, что в цепи нет напряжения и можно приступать к работе. Чтобы избежать ложных показаний о безопасности цепи, профессиональные электрики применяют многоступенчатую проверку. Сначала надо убедиться, что мультиметр работает правильно, измерив «контрольное» напряжение гарантированно работающего   источника питания с таким же напряжением, как у проверяемой цепи. После этого выполняется проверка отсутствия напряжение на всех фазах и нейтрали. Затем, чтобы убедиться, что мультиметр работал правильно, проводится еще одно измерение «контрольного» напряжения. Таким образом, процедура состоит из трех этапов: проверка работоспособности мультиметра -> непосредственно проверка заданной цепи -> повторная проверка мультиметра.

Также в настоящее время доступны дополнительные возможности для обеспечения безопасности при работе с мультиметром. В 2016 г. в продажу поступил первый мультиметр со встроенным тепловизором — Fluke 279 FC. Такой прибор стоит дороже обычного мультиметра. Но при этом он позволяет дистанционно обнаружить точки локального нагрева, которые могут быть признаками плохого соединения, механического износа, повреждения изоляции и других опасных проблем.

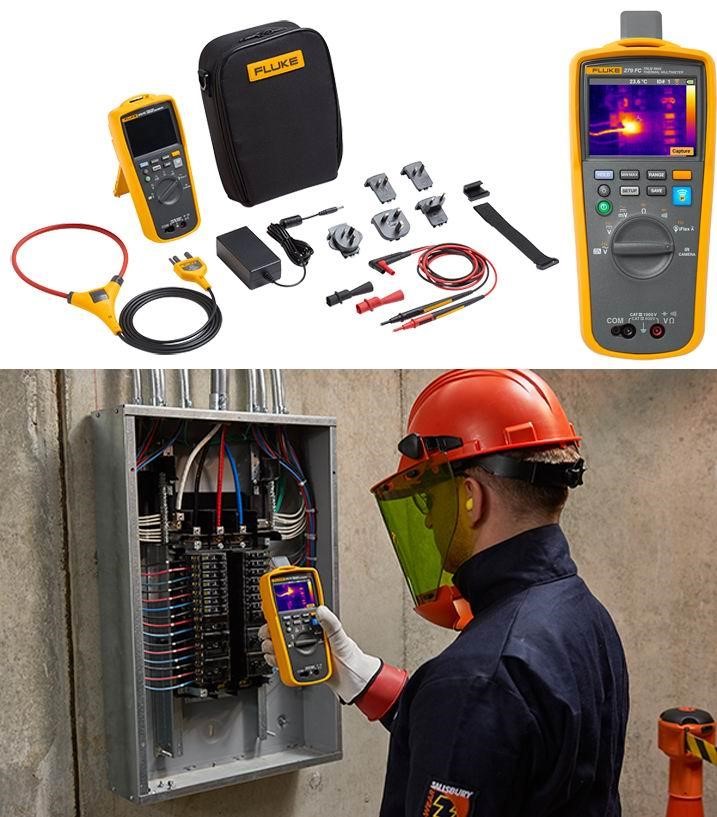

Цифровой мультиметр - тепловизор Fluke 279 FC
Цифровой мультиметр - тепловизор Fluke 279 FC

Профессиональные электрики всегда должны следить за состоянием мультиметра. Типичная ситуация, когда специалист просто обматывает мультиметр  тестовыми шнурами и бросает его  в сумку. Опытные электрики обычно имеют сумку или кейс с отделением для мультиметра. Но даже в таком случае перед работой необходимо осмотреть мультиметр на предмет механических повреждений. Тестовые шнуры и щупы осмотреть и желательно прощупать, чтобы убедиться в том, что изоляция цела. Щупы не подлежат ремонту и всегда заменяются в случае нарушения целостности изоляции. Разъемы для тестовых шнуров должны быть надежными и без видимых признаков повреждений.

Мультиметр как основа правильного подхода к работе

Мультиметр — один из самых часто используемых  инструментов электрика. Специалисты  должны четко понимать возможности и ограничения всего используемого измерительного оборудования..  От этих знаний напрямую зависит качество работы и персональная безопасность.
