Как обеспечить вашу безопасность с помощью цифрового мультиметра

Нужно признать: в сложных условиях качественный цифровой мультиметр будет работать лучше, чем модель более низкого уровня. Прибор высокого качества не только будет стабильно работать в разных условиях, но и обеспечит вашу безопасность. Как только вы приобрели мультиметр, важно соблюдать технику безопасности в любых рабочих условиях — всегда проверяйте, чтобы ваш мультиметр был безопасным для использования.

Система для общего обслуживания Fluke 3000 FC

Что такое электрические параметры?

Любой прибор, который использует или проводит электричество, имеет набор электрических параметров. Это номиналы и коды, такие как номиналы CAT и коды защиты от проникновения загрязнений (степени IP), которые соответствуют стандартам, определенным специальными командами профессионалов. Благодаря пониманию электрических параметров оборудования вы будете знать, как проверять производительность оборудования и обеспечить его безопасность, а также безопасность вас и окружающих. Некоторые примеры электрических параметров: импеданс, пусковой ток, коэффициент мощности и падение напряжения..

Что такое номинальные значения CAT для мультиметров?

Цифровые мультиметры поставляются с номиналами для различных электрических параметров, поэтому необходимо обратить внимание на соответствующие номиналы CAT, степени защиты IP и символы независимой проверки, чтобы убедиться, что выбираемый вами измерительный прибор был проверен независимой лабораторией и вы можете безопасно использовать его для ваших измерений.

При определении номинала категории перенапряжения электроустановки (CAT II, CAT III или CAT IV) всегда думайте о самых суровых условиях, в которых вы потенциально можете использовать прибор, и выбирайте прибор с номиналом, который совпадает с номиналом соответствующей категории или превышает его. Измерительные приборы с номиналом CAT рассчитаны на минимизацию или снижение возможности возникновения вспышки дугового разряда внутри измерительного прибора. Такие номиналы обычно указываются рядом с входными гнездами.

Чтобы было понятно: если вы собираетесь выполнить измерение на электрораспределительной панели питания с напряжением 480 В, вам необходимо использовать измерительный прибор с номиналом как минимум CAT III-600 В. Измерения с номиналами CAT III-1000 В или CAT IV-600 В могут также подойти для этой ситуации.

Категория измерений Описание Примеры
CAT IV

Точка подключения к трехфазной сети, любые наружные линии

Ограничивается только трансформатором общего назначения, питающим цепь

Ток короткого замыкания ››50 кА

  • «Начало установки» — точка, в которой осуществляется низковольтное соединение (кабели ввода) с источником электропитания.
  • Электросчетчики, первичное оборудование защиты от перегрузки по току.
  • Наружный и технологический вводы, технологический отвод от столба к зданию, шина между счетчиком и щитом
  • Воздушная линия к отдельно стоящему зданию, подземная линия к насосу в колодце.
CAT III

Трехфазное распределение, включая однофазное промышленное освещение

Ток короткого замыкания ‹50 кА

  • Стационарное оборудование, такое как распределительные устройства и многофазные электродвигатели.
  • Шина и фидеры в промышленных установках.
  • Фидеры и короткие отводы, устройства, получающие питание непосредственно от распределительных панелей.
  • Системы освещения в больших зданиях.
  • Розетки для бытовых электроприборов на небольшом расстоянии от технологического входа
CAT II

Нагрузки, подключаемые к однофазным электрическим розеткам.

Ток короткого замыкания ‹10 кА.

  • Бытовые электроприборы, портативные инструменты и другие домашние и подобные им нагрузки.
  • Розетки и длинные отводы.
    • Розетки более чем в 10 метрах (30 футах) от источника категории III (CAT III).
    • Розетки более чем в 20 метрах (60 футах) от источника категории IV (CAT IV).

Двухзначные степени защиты IP сообщают, какой уровень защиты от пыли и воды может выдержать ваш измерительный прибор. Такой код позволяет определить, частицы пыли какого размера не будут проникать в прибор и на какую глубину можно опустить ваш мультиметр так, чтобы он не прекратил свою работу.

Степени защиты от проникновения загрязнений для твердых частиц

Уровень Размер объекта Эффективная защита от
0 Размер объекта Без защиты
1 >50 мм Любая крупная поверхность объекта
2 >12,5 мм Пальцев или аналогичных объектов
3 >2,5 мм Инструментов, толстых проводов
4 >1 мм Сыпучих предметов. Большинство проводов, винтов и т. д.
5 Защита от пыли Полная защита от пыли не обеспечивается, но при надлежащей эксплуатации ее попадание в прибор не должно мешать работе
6 Пыленепроницаемость Пыль не проникает. Пыленепроницаемый

Вторая цифра степени защиты IP обозначает уровень защиты от воды.

Уровни защиты от воды

Уровень Защита от Подробнее
0 Без защиты
1 Капающей воды Вертикально падающая вода. Без вредного воздействия
2 Капающей воды, наклон 15° Вертикально падающая вода. Без вредного воздействия, если прибор наклонен до 15° относительно своего нормального положения
3 Распыляемой воды Падающая распыляемая вода под углом до 60°. Без вредного воздействия
4 Разбрызгиваемой воды Вода, разбрызгиваемая из любого направления. Без вредного воздействия
5 Струй воды Вода, выходящая из сопла в любом направлении. Без вредного воздействия
6 Мощных струй воды Вода, выходящая мощными струями из сопла в любом направлении. Без вредного воздействия
7 Погружения на глубину до 1 м Погружение в воду на глубину до 1 м в течение 30 минут Водонепроницаемость до 1 м в течение 30 минут
8 Погружения на глубину более 1 м Непрерывное погружение

В компании Fluke при проверке нашей продукции на соблюдение требований безопасности она испытывается ее в самых экстремальных условиях. Приборы запускаются в производство только после того, как они успешно пройдут все проверки, выполняемые командой испытателей. Конечная цель — добиться того, чтобы цифровой мультиметр Fluke мог постоянно работать в самых сложных реальных условиях, обеспечивая безопасность пользователей.

Что представляют собой правила техники безопасности по работе с мультиметрами?

Прежде чем выполнять измерение с помощью мультиметра, необходимо выполнить его визуальный осмотр. Проверьте измерительный прибор, измерительные датчики и принадлежности на наличие признаков физического повреждения. Убедитесь, что все заглушки надежно установлены и на корпусе отсутствуют открытые металлические поверхности и трещины. Запрещается использовать поврежденный измерительный прибор или поврежденные измерительные датчики.

После выполнения визуального осмотра убедитесь, что мультиметр работает должным образом. Выводы о должной работе прибора никогда не должны основываться только на предположениях. Используйте известный источник напряжения или испытательный прибор, например Fluke PRV240, чтобы убедиться, что ваш измерительный прибор работает должным образом. Это требование NFPA70E (США) и GS38 (Европа).

Работа с электричеством всегда сопряжена с риском. Прежде чем выполнять измерения, узнайте, какие существуют угрозы, и примите необходимые меры предосторожности. Помните о возможности возникновения всплесков, таких как переходное перенапряжение, а также вспышки дугового разряда или дуговые разряды.

  1. Пока вы не предпримете действий по положительной разрядке цепи, всегда следует полагать, что каждый электрический компонент в цепи находится под напряжением. Поражение электрическим током возникает, когда тело человека становится частью электрической цепи; обращайте внимание на положение тела при работе в электрической среде.
  2. Всегда обязательно используйте надлежащие средства индивидуальной защиты (СИЗ). Средства защиты должны использоваться как на теле (например, перчатки, головной убор), так и рядом с телом (например, изолированные резиновые коврики). Они необходимы при работе с незащищенными электрическими цепями под напряжением более 50 В или рядом с ними.
  3. Никогда не работайте в одиночку при работе с незащищенным оборудованием под напряжением или рядом с ним. Соблюдайте правила техники безопасности и вместе с вашим партнером учитывайте особенности среды, в которой вы работаете. По возможности не выполняйте измерения во влажных или сырых средах и убедитесь, что вокруг вас отсутствуют атмосферные угрозы (например, легковоспламеняющаяся пыль или пар).
  4. И наконец, следите за появлением на дисплее цифрового мультиметра визуальных предупреждений. Предупреждения информируют пользователя о появлении различных отклонений, например о наличии небезопасного напряжения (от 30 В и выше) на измерительных датчиках.

Если вам нужна профессиональная консультация по выбору цифрового мультиметра, просто отправьте нам сообщение!

Примеры оборудования

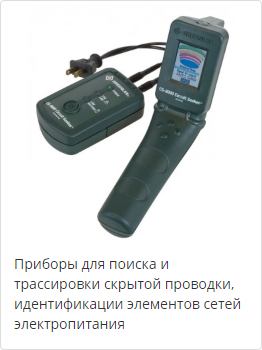

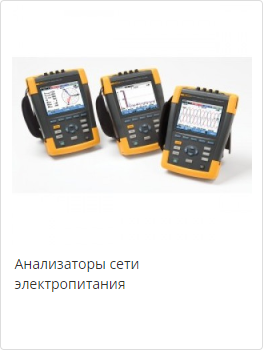

 Приборы для поиска и трассировки скрытой проводки, идентификации элементов сетей электропитания Анализаторы сети электропитания

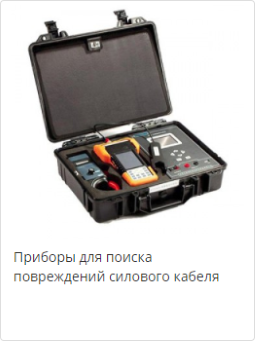

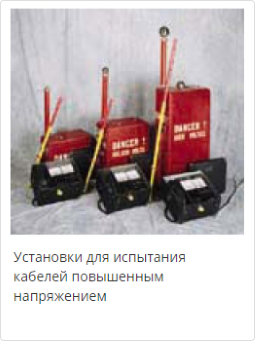

Установки для испытания кабелей повышенным напряжением Приборы для поиска повреждений силового кабеля
