Поиск силового кабеля под землей

С поиском местонахождения кабеля под землей сталкиваются не только компании, занимающиеся эксплуатацией кабеля, но и другие службы, которые проводят земляные работы. На первый взгляд данная задача выглядит просто, однако все же есть определенные сложности. Для энергетиков, например, важно найти не любой силовой кабель, а тот конкретный, который они ищут. А ведь излучают все они сигнал на одной и той же частоте – 50 Гц. Для компаний, проводящим земляные работы просто найти кабель под нагрузкой, однако сложность составляет в поиске неработающих и временно отключенных кабелей. В данной статье рассмотрим эту задачу и приведем несколько способов ее решения.

Поиск силового кабеля под землей

Пассивный метод

В случае, если силовой кабель находится под нагрузкой, к нему приложено напряжение и по нему протекает электрический ток – допускается применение пассивного метода локации. Электрический ток, протекая по жилам силового кабеля, создает вокруг него электромагнитное поле частотой 50 Гц. Это поле и может быть обнаружено приемником трассоискателя. При этом генератор трассоискателя – не используется вообще. Этот метод прост, но не всегда эффективен. С его помощью определить, что под землей есть кабель - легко, но невозможно отличить кабель один от другого. Сигнал от всех силовых кабелей будет иметь одинаковую частоту.

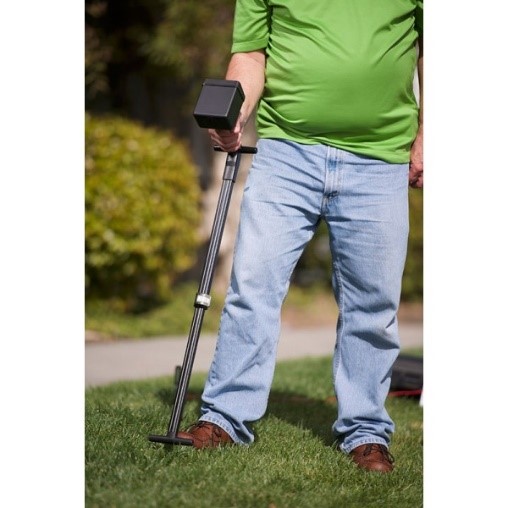

Пассивный метод поиска кабеля
Пассивный метод локации

Активный метод

Для точной идентификации «своего» кабеля и трассировки его под землей применяется активный способ поиска, в котором генератор подключается к кабелю при помощи крокодилов, индукционной клипсы или антенны. Если кабель обесточен и к нему есть доступ – проще всего воспользоваться непосредственным методом подключения (крокодилы). В случае, если кабель под напряжением, подать сигнал в него можно только при помощи индукционной антенны или клещей. (к примеру, BLL-200 допускает подключение к кабелю с напряжением до 600В при использовании индукционных клещей).
Генератор наводит в кабеле сигнал на частоте отличной от 50 Гц. Соответственно, кабель легко идентифицировать и трассировать.

Идентификация и трассировка силового кабеля посредством пассивных маркеров

Для точной маркировки, идентификации и трассировки силового кабеля, или его ключевых точек (изменение направления, муфты) используются пассивные маркеры. Они располагаются рядом с кабелем (в траншее или коллекторе) в ходе монтажа, или устанавливаются над коммуникацией (Spike Marker) уже в ходе эксплуатации.

Идентификация и трассировка силового кабеля посредством пассивных маркеров
Идентификация и трассировка силового кабеля посредством пассивных маркеров

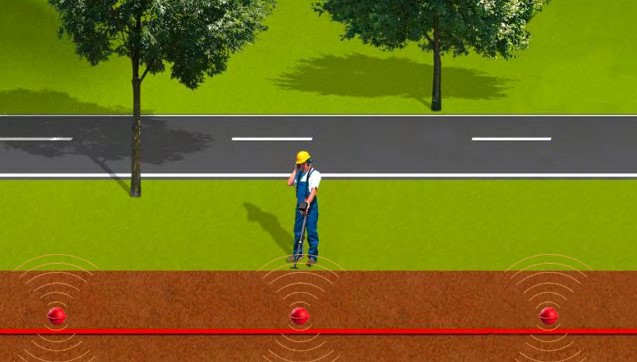

В процессе поиска, маркероискатель (прибор, при помощи которого можно найти и идентифицировать тип маркера, расположенного под землей) генерирует электромагнитный сигнал в широком диапазоне частот, или на нескольких выбранных частотах одновременно. Пассивные маркеры, которые попали в поле действия маркероискателя входят в резонанс на установленной частоте и переотражают полученный сигнал обратно. Это позволяет маркероискателю не только точно определить местонахождение маркера под землей, но и узнать тип коммуникации, которая промаркирована данным маркером (силовые линии, газопровод, телекоммуникации и т д.). А применение интеллектуальных маркеров позволяет также записывать и считывать с них дополнительную информацию (глубина местонахождения коммуникации, ее принадлежность, назначение и т.д.).

Пассивные маркеры
Пассивные маркеры

Пассивные маркеры построены на базе колебательного контура. В зависимости от типа маркируемых коммуникаций они различаются резонансной частотой и цветом. Стандартами различных стран для маркировки подземных объектов энергетики выделено две резонансных частоты. Так в США применяются пассивные маркеры красного цвета с резонансной частотой 169.8 кГц, а в Европе сине/красные маркеры, с частотой 134 кГц. Исторически сложилось, что в России используются оба этих типа, и каждая отдельная компания вправе самостоятельно выбрать какой-то из них, или использовать оба, маркируя ими различные коммуникации.

Благодаря применению в маркерах стандартизированных резонансных частот, маркеры разных производителей взаимозаменяемы и совместимы с различными маркероискателями.
Технические характеристики околоповерхностных маркеров

Наименование

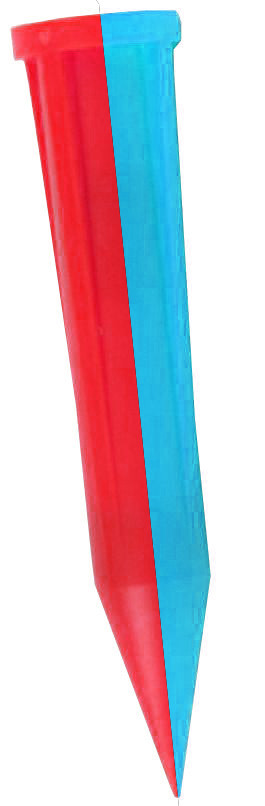

SpikeMarker SM-09

SpikeMarker SM-07

Scotchmark™ 1433CE-XR/iD

Фото

SpikeMarker SM-09

SpikeMarker SM-07

Scotchmark 1433CE-XRiD

Производитель

Tempo

Tempo

3M

Габариты (диаметр)

100 х 21 мм

100 х 21 мм

76 х 20 мм

Глубина обнаружения

1 м

1 м

0,6 м

Частота

169 кГц

134 кГц

134 кГц

Тип

пассивный

пассивный

интеллектуальный

Код по каталогу

TE-SM-09

TE-SM-07

7100180411

Маркеры данного типа могут быть установлены как рядом с силовым кабелем (если он проложен на соответствующей глубине обнаружения маркера) так и в ходе эксплуатации, над кабелем. Для повышения удобства установки на поверхности земли, маркеры типа SpikeMarker выпонены в виде колышка.

Технические характеристики шаровых и полноразмерных маркеров

Наименование

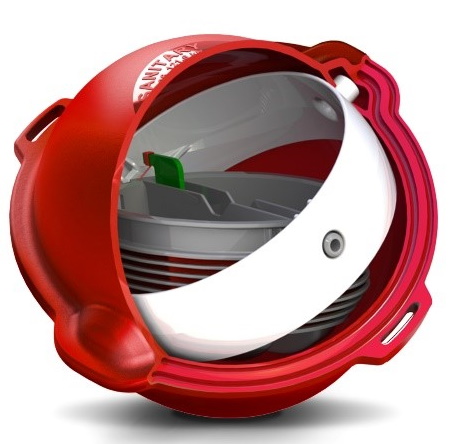

OmniMarker II OM-09

OmniMarker II OM-07

Scotchmark™ 1402CE-XR/CE

Scotchmark™ 1422CE-XR/ID/CE

Scotchmark™ 1251CE-XR/ID

Фото

OmniMarker II OM-09

OmniMarker II OM-07

OmniMarker II OM-07

Scotchmark 1422CE-XRIDCE

Scotchmark 1251CE-XRID

Производитель

Tempo

Tempo

3M

3M

3M

Габариты (диаметр)

100 мм

100 мм

102 мм

102 мм

380 x 17 мм

Глубина обнаружения

1,5 м

1,5 м

1,5 м

1,5 м

2,4 м

Частота

169 кГц

134 кГц

134 кГц

134 кГц

134 кГц

Тип

пассивный

пассивный

пассивный

интеллектуальный

интеллектуальный

Код по каталогу

TE-OM-09

TE-OM-07

7100178146

7100178113

7100178079

Маркеры данного типа устанавливаются в ходе монтажа кабеля или в процессе его обслуживания/ремонта, когда есть возможность его установки на соответствующей глубине под землей.
Оболочка маркеров выполнена из того же материала, что и оболочка кабеля. Это позволяет обеспечить высокие характеристики по их прочности, а также защиту от к воздействия химических веществ и температуры.
