b2 electronic HVA28TD - суперпортативная система с интегрированным модулем измерения тангенса угла диэлектрических потерь для высоковольтных испытаний напряжением СНЧ СПЭ кабеля на 6 и 10 кВ, 29 кВ, 2 км@0,1 Гц@21 кВ

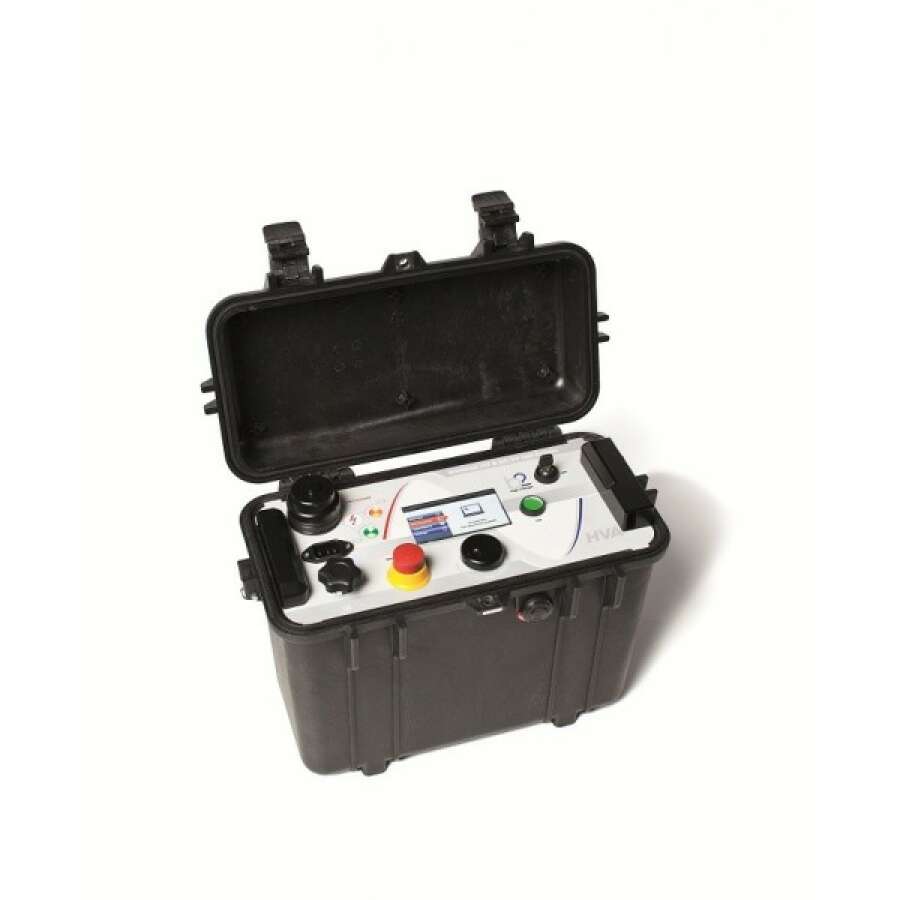

Высоковольтная СНЧ-установка b2 electronic HVA28TD – это сверхкомпактная и легкая испытательная установка для испытания кабеля с изоляцией из сшитого полиэтилена с рабочим напряжением 6 и 10 кВ со встроенным модулем TD для измерения тангенса угла диэлектрических потерь.
Прибор предлагает ручную и автоматическую последовательности испытания, а большой цветной дисплей упрощает работу. Высоковольтная установка при своем малом весе обладает всеми техническими характеристиками «старших» моделей, которые дополняют также двойная (электронная автоматическая и механическая) система разрядки образца после теста, индикатор наличия внешнего напряжения до 12 кВ и неограниченное время работы установки при испытаниях (сухая высоковольтная система генерации высокого напряжения последнего поколения на элементах силовой электроники, без использования масляных трансформаторов).

Особенности b2 electronic HVA28TD

• В одной установке объединены: высоковольтное испытание СНЧ (0,1 Гц), постоянное напряжение DC (±), начальный прожиг изоляции, испытание и поиск места повреждения оболочки кабеля
• Встроенный модуль TD для измерения тангенса угла диэлектрических потерь
• Непрерывный режим работы по времени: 24 часа в сутки, 7 дней в неделю. Нет тепловых ограничений и прерывания испытания для охлаждения установки
• Испытания вакуумных камер высоковольтных выключателей
• Идеальный, полностью синусоидальный выходной высоковольтный сигнал во всем диапазоне, нагрузок,
  позволяет избежать формирования остаточных объемных зарядов в кабелях с ПЭ, ПВХ, а также с бумажномасляной изоляцией и избежать ненужной дополнительной нагрузки на кабельную изоляцию
• Огромный потенциал тестирования по емкости (до 12 мкФ), что соответствует 30 км одной фазы высоковольтного кабеля или 10 км кабеля при тестировании одновременно трех фаз
• Встроенная автоматическая система выбора оптимальной тестовой частоты прибора (СНЧ) в зависимости
  от величины емкости нагрузки
• В установке не используются никакие подвижные механические части или масло для генерации или изоляции высокого напряжения. Этим достигается минимизация обслуживания установки и как следствие существенное увеличение срока ее службы
• Защита от короткого замыкания в случае пробоя изоляции
• В качестве дополнительных методов диагностики состояния кабелей с СПЭ изоляцией предлагаются различные методы неразрушающего контроля:
  • измерение частичных разрядов; измерение тангенса дельта на частоте 0,1 Гц;
  • емкость и тангенс дельта, измеренные в диапазоне частот от 0,1 до 0,02 Гц (диэлектрическая спектроскопия)
• Преобразование испытательной установки в систему диагностики кабеля осуществляется путем добавления к установке HVA модулей измерения тангенса дельта на частоте 0,1 Гц (TD) и измерения частичных разрядов (PD)
• Поиск места повреждения оболочки кабеля
• Встроенный интерфейс USB и Bluetooth

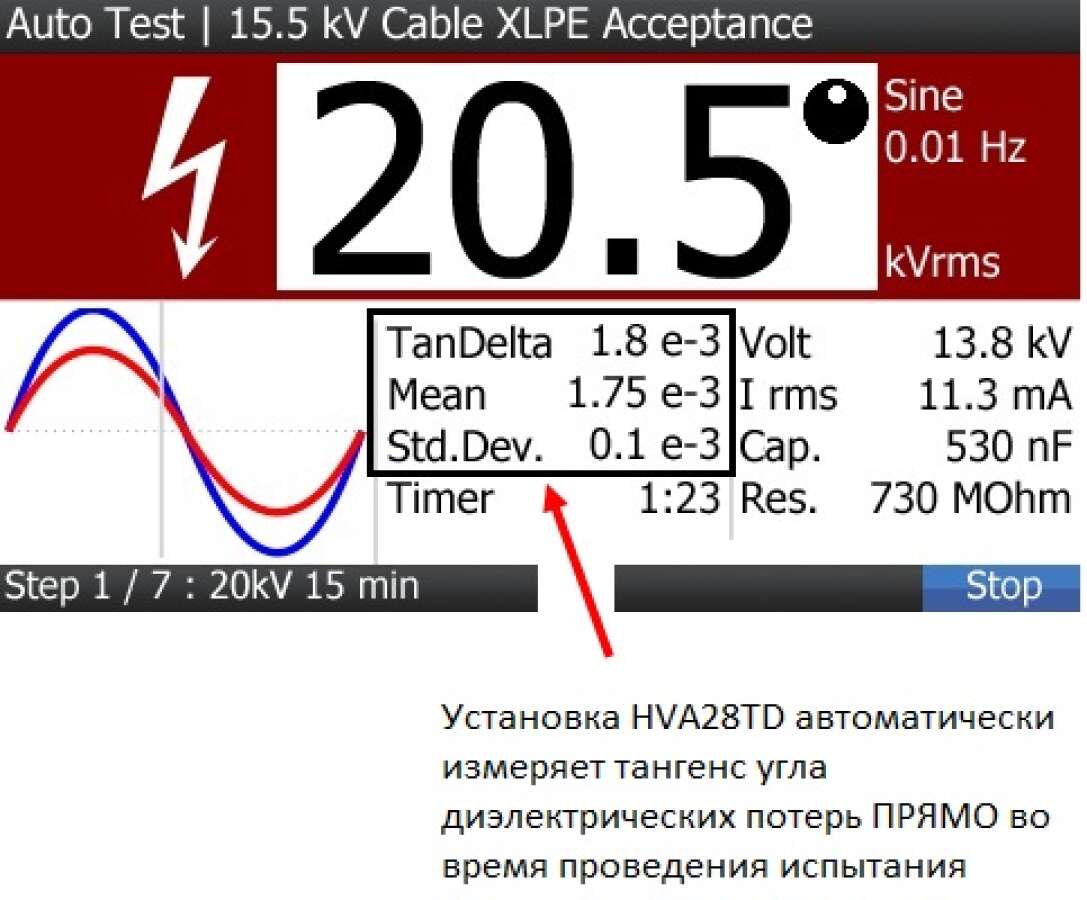

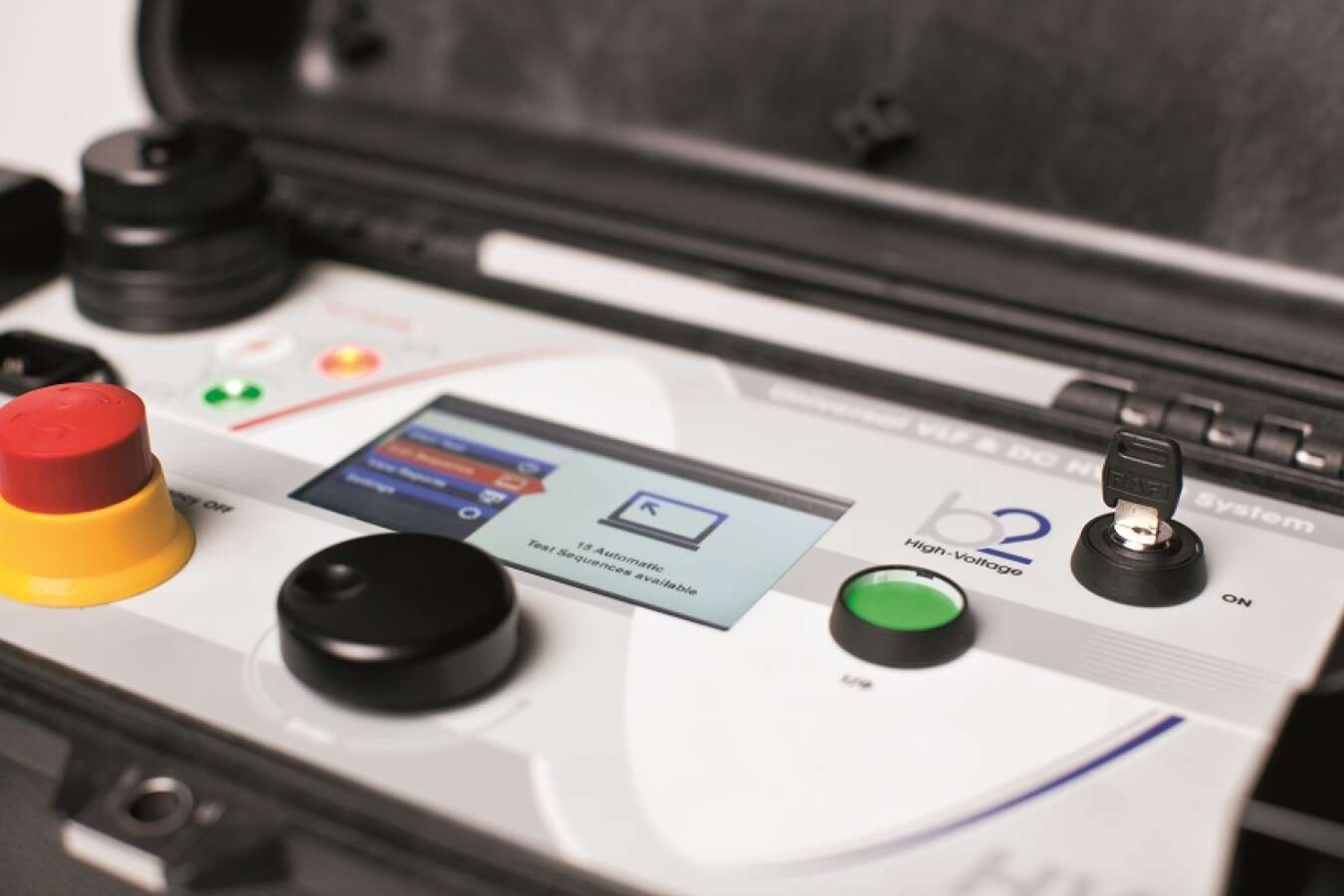

• Большой ЖК дисплей с подсветкой: на дисплее прибора отображается осциллограмма формы выходного
  напряжения а также все значения параметров испытания — напряжение, ток, емкость, сопротивление, время
• Моноблочная, ударопрочная, пыле-водозащищеная конструкция прибора (IP67)

Комплект поставки

• Установка HVA28TD - 1 шт.
• Программное обеспечение b2 ControlCenter - 1 шт.
• Кабель высоковольтный 4 м с зажимами "крокодил" - 1 шт.
• Кабель питания с заземлением - 1 шт.
• Сумка для аксессуаров - 1 шт.
• Накопитель USB - 1 шт.
• Инструкция по эксплуатации - 1 шт.
