Мониторинг энергопотребления предприятия: основные сценарии и инструменты

Мониторинг энергопотребления предприятия играет важную роль в обеспечении необходимого качества энергии и бесперебойной работы оборудования. В каких случаях необходим мониторинг энергопотребления и какие инструменты для этого используются? По мнению специалистов компании – производителя измерительных приборов Fluke Corporation, существует несколько основных сценариев, при которых мониторинг энергопотребления особенно важен. Благодаря измерению ключевых параметров тока на критически важном оборудовании, можно составить правильное расписание техобслуживания и своевременно предупредить поломки, а не тратить средства и терять репутацию из-за незапланированных простоев.

Энергоэффективность

Часто компании не могут быть уверены в отсутствии перерасхода энергии. Обычно расход энергии измеряется в одной точке на входе в энергосистему предприятия. При этом потери энергии на основных и вторичных потребителях могут оставаться незамеченными, если не производится регулярный мониторинг энергопотребления.

Проблема неэффективного расходования электроэнергии актуальна для всех отраслей: от тяжелой промышленности до сферы общественного питания. Например, по расчетам специалистов компании eTactica, снижение затрат на энергию на 10% в ритейле может увеличить чистую прибыль на 16%.

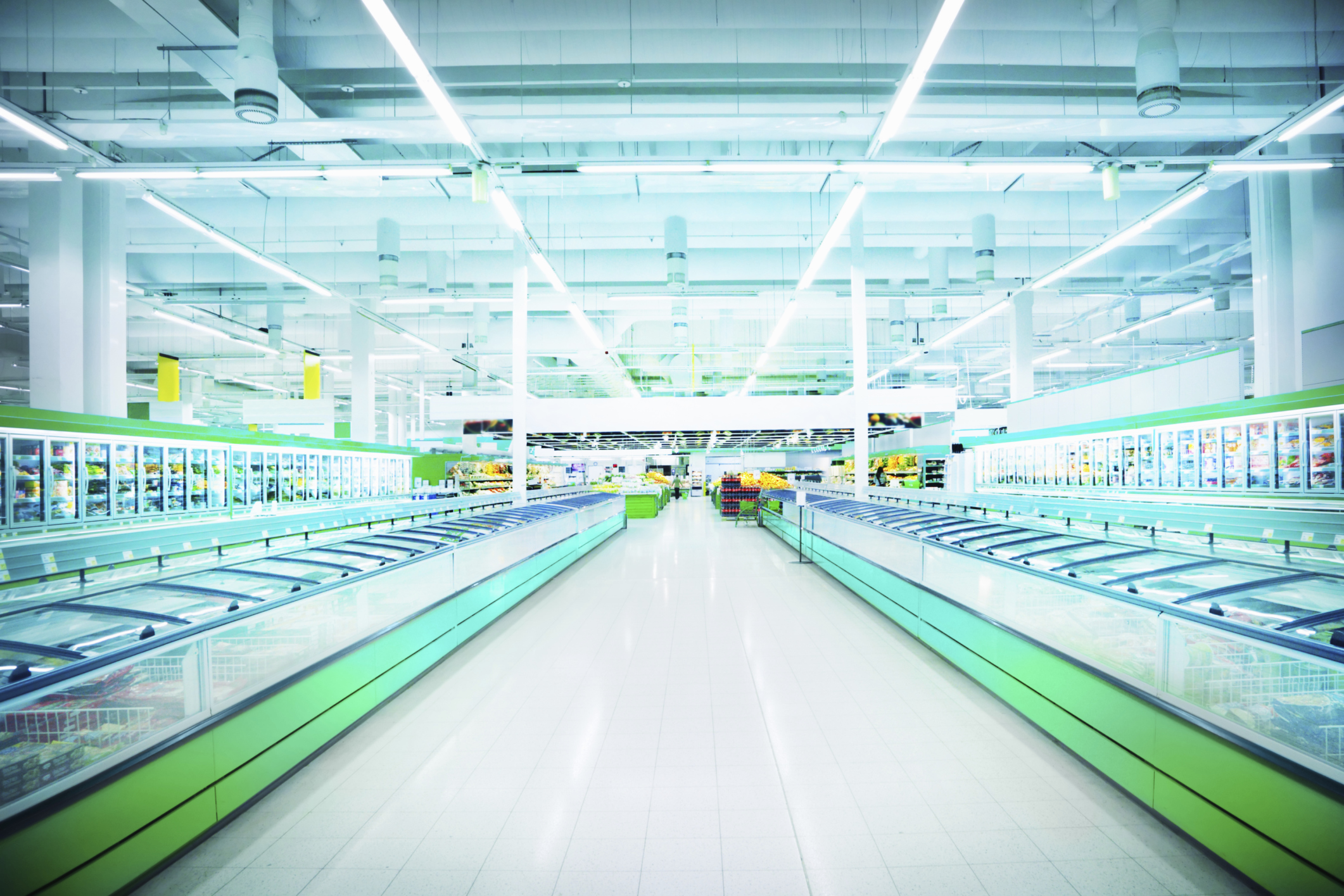

потребление электроэнергии в супермаркетах
Бóльшая часть электроэнергии в супермаркетах приходится на морозильные камеры, холодильную технику и освещение



Чтобы составить точную картину расходования энергии, необходимо провести мониторинг энергопотребления самого мощного оборудования, вторичных потребителей и сопоставить с общим объемом использованной электроэнергии. Почти наверняка найдутся потери энергии из-за неэффективного или неисправного оборудования, неучтенных нагрузок, неудачного рабочего расписания с запуском самого мощного оборудования в часы пикового потребления.

Точный учет энергопотребления

Мониторинг энергопотребления также необходим при использовании дополнительных электросчетчиков. Они могут быть неправильно подключены или настроены.

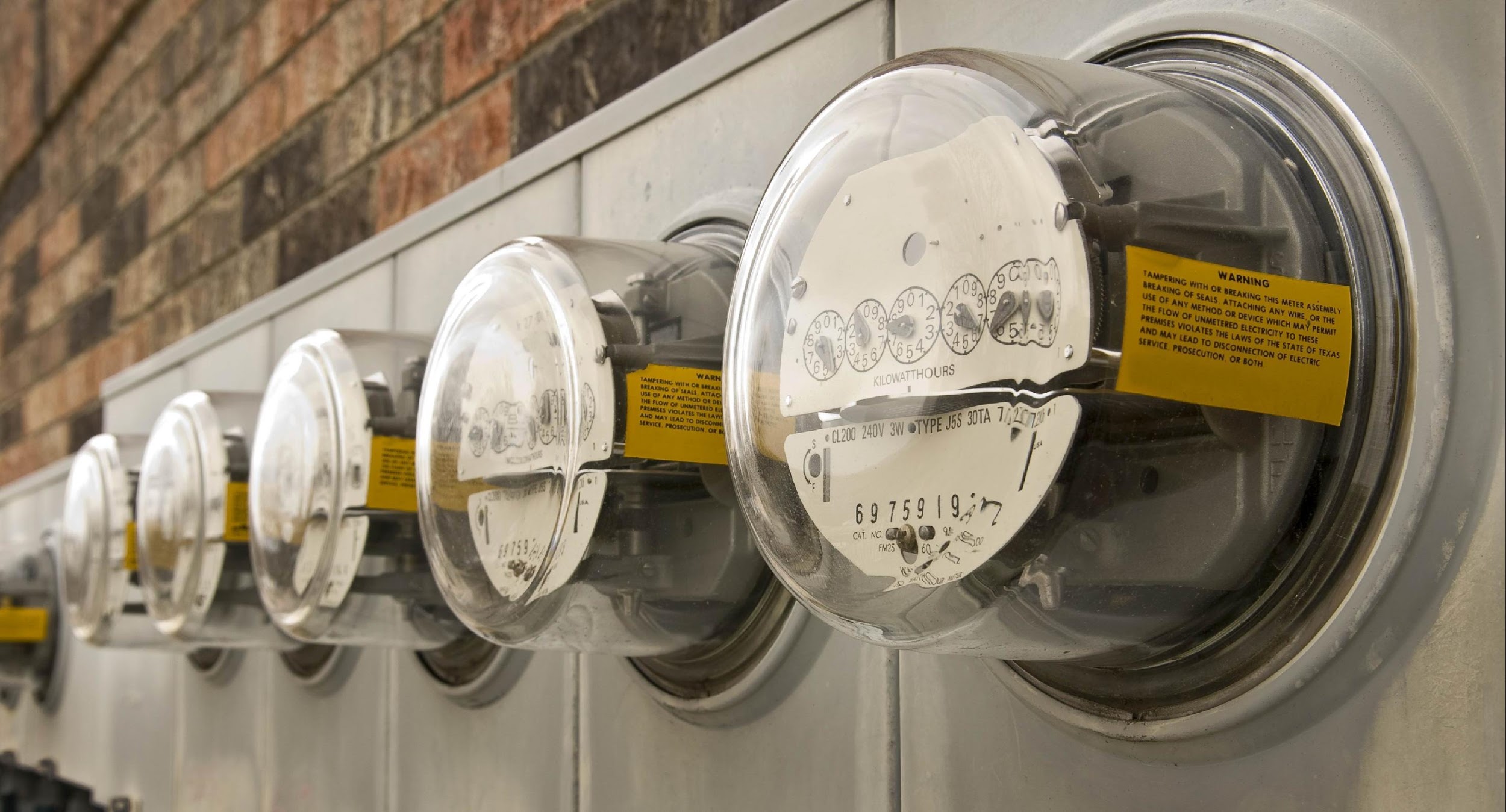

Нарушение правил установки счетчиков
Нарушение правил установки счетчиков приводит к выставлению ошибочных счетов за электроэнергию



Проверка с использованием ручных регистраторов потребления энергии позволит избежать неточностей в расчете использованной энергии на каждом счетчике и выставить правильные счета.

Энергосбережение — еще один сценарий, требующий точной оценки итоговых показателей расходования электроэнергии после установки новых осветительных приборов, кондиционеров, как и любого другого оборудования. Замеры нагрузки до модернизации и после неё могут подтвердить факт энергосбережения и позволят получить налоговые льготы в отношении энергоэффективного оборудования или, напротив, покажут отсутствие энергосбережения.

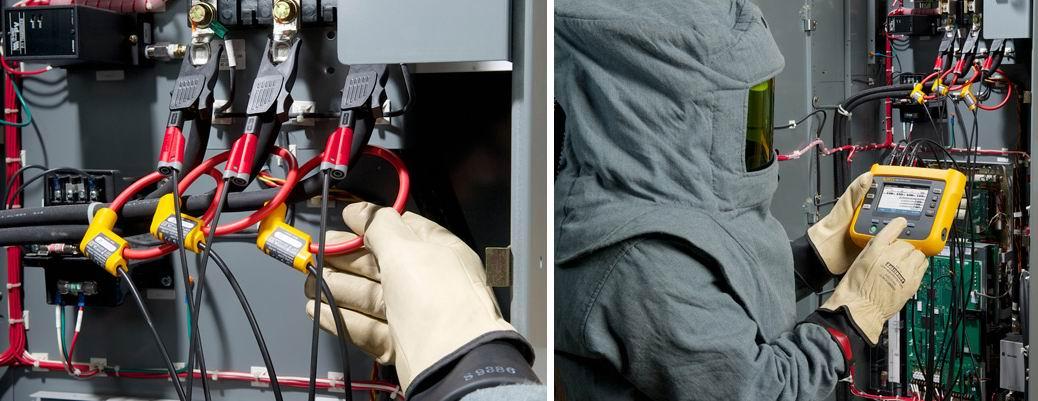

Оценка энергоэффективности нового установленного оборудования
Оценка энергоэффективности нового установленного оборудования



Во время проведения энергоаудита не всегда возможна проверка энергоэффективности оборудования экспериментальными методами в лаборатории, поэтому иногда замеры производятся непосредственно на предприятии.

Добавление нагрузки и поиск неисправностей

Перед добавлением новой нагрузки в электроустановку очень важно знать текущее энергопотребление, иначе может произойти перегрузка распределительного оборудования и источников электрической энергии. Это угроза не только надежности, но и безопасности, включая риски пожара или поражения током. Новую нагрузку можно добавлять, только если текущее потребление измерено, причем не только в моменте, но и в течение длительного времени (обычно 30 дней).

Мониторинг энергопотребления может существенно сократить время обнаружения причин разных неисправностей энергооборудования. Например, часто трудно «поймать» момент срабатывания автоматического выключателя, особенно если это происходит в нерабочее время. Очевидные причины, вроде запуска мощного электродвигателя, не обязательно верные. Ответить на вопрос, когда именно происходит отключение, поможет использование регистратора, поставленного на запись на стороне нагрузки выключателя.

Переносные регистраторы

Для мониторинга энергопотребления непосредственно на элементах оборудования и распределительных щитах применяются переносные регистраторы энергии. Например, трехфазные регистраторы потребляемой мощности: регистратор общего назначения Fluke 1736 или Fluke 1738 с расширенными аналитическими функциями.

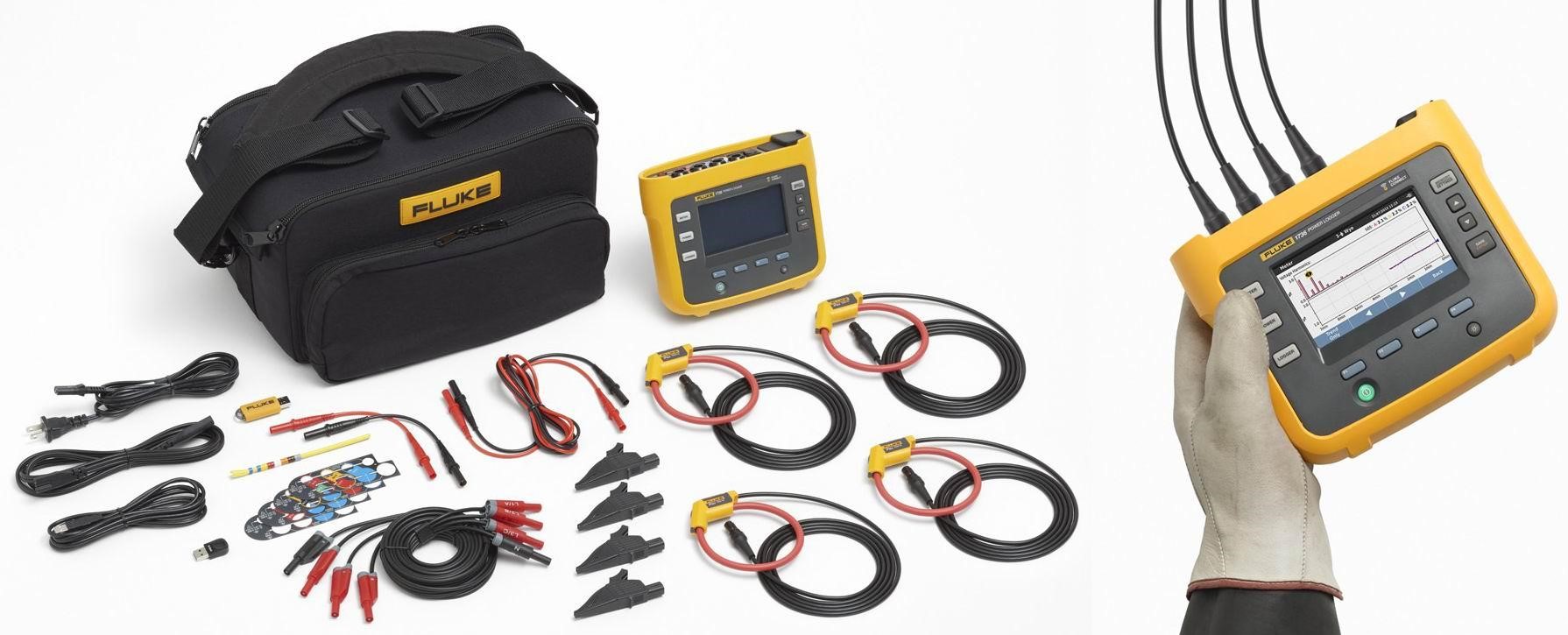

Трехфазный регистратор энергии Fluke 1736
Трехфазный регистратор энергии Fluke 1736



Регистраторы имеют четыре гибких датчика тока для удобной установки на проводники (три фазы и нейтраль). Они записывают скачки напряжения и тока, перенапряжение, броски тока намагничивания, гармоники, отмечая точное время этих событий. Данные можно просматривать непосредственно на экране регистратора, отправлять на мобильное приложение Fluke Connect, которое позволяет изучить информацию без необходимости лишний раз приближаться к высоковольтному оборудованию. Через Wi-Fi информацию можно загружать в аналитическое программное обеспечение Fluke Energy Analyze Plus, которое отображает данные в виде наглядных графиков и автоматически создает подробные отчеты, содержащие полные данные, включая координаты GPS.

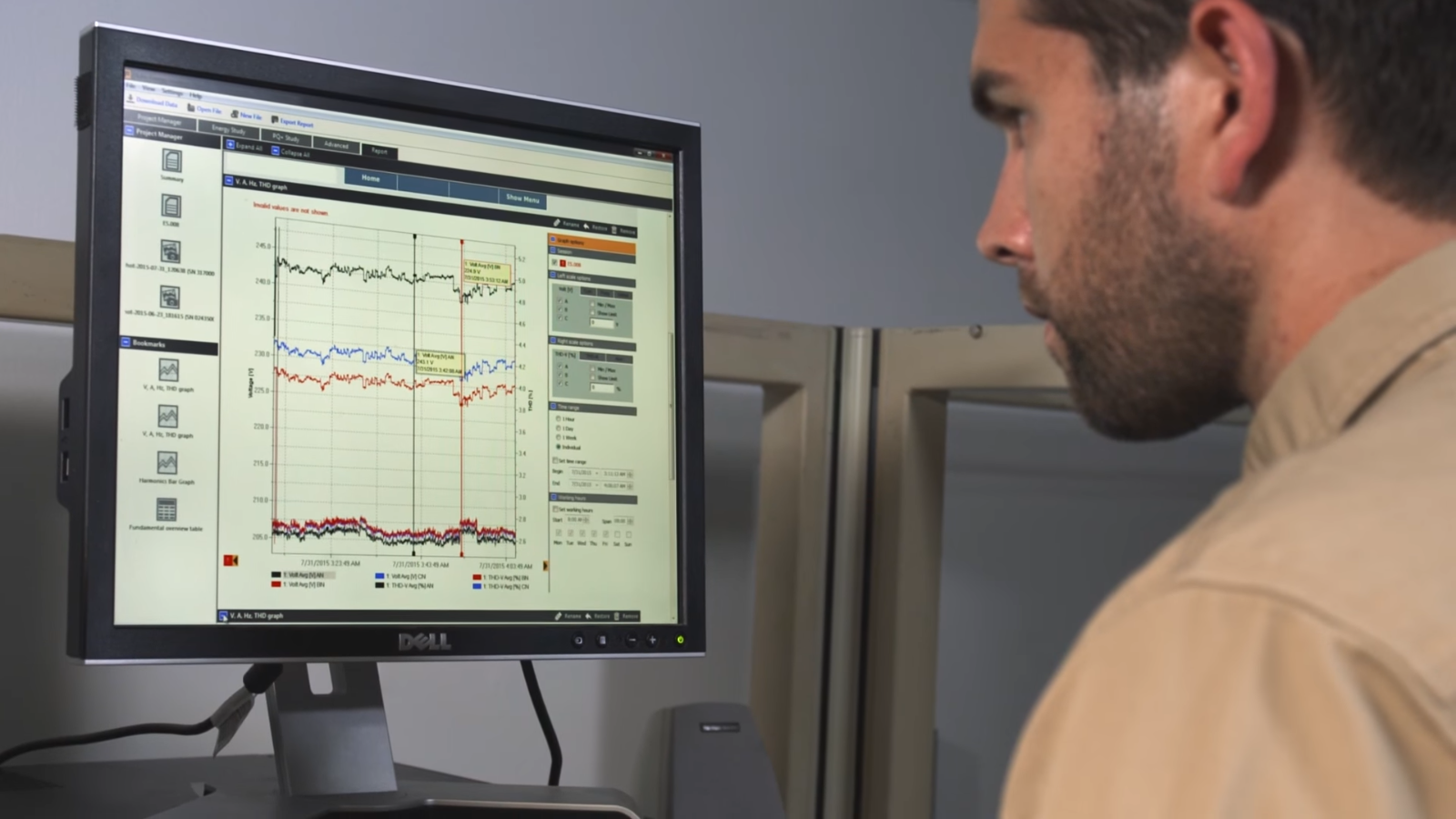

Программное обеспечение Fluke Energy Analyze Plus
Программное обеспечение Fluke Energy Analyze Plus



Устройства питаются непосредственно от проводников и могут длительное время вести мониторинг более 500 параметров тока — внутренняя память рассчитана на 10 сеансов по два месяца. Регистраторы энергии Fluke 1736 и Fluke 1738 — это современные максимально автоматизированные приборы. Для их использования достаточно правильно установить датчики, не перепутав фазы и проверяемые нагрузки, а также убедиться, что запись данных включена.

Текущие потребности и будущее мониторинга энергопотребления

Регистраторы позволяют составить подробную картину распределения нагрузок в энергосистеме предприятия. В будущем, возможно, все задачи по контролю параметров тока и расходу энергии возьмут на себя умные системы, такие как технология NILM, разработанная специалистами немецкого Института Фраунгофера IMS.

Технологию NILM представили в январе 2017 г., продажи планируется начать летом текущего года. NILM использует всего один «умный» электрический счетчик. Он способен различать нагрузки по характерным рисункам потребления энергии, показывая потребление каждого прибора, например двигателя, кондиционера и т. д. Благодаря этому не требуется установка нескольких счетчиков, а общая экономия энергии может составить более 12%. Пока технология NILM ориентирована на использование в домохозяйствах, офисах и на малом производстве. Переносные регистраторы имеют более высокую точность и все еще остаются основным профессиональным инструментом мониторинга энергопотребления.

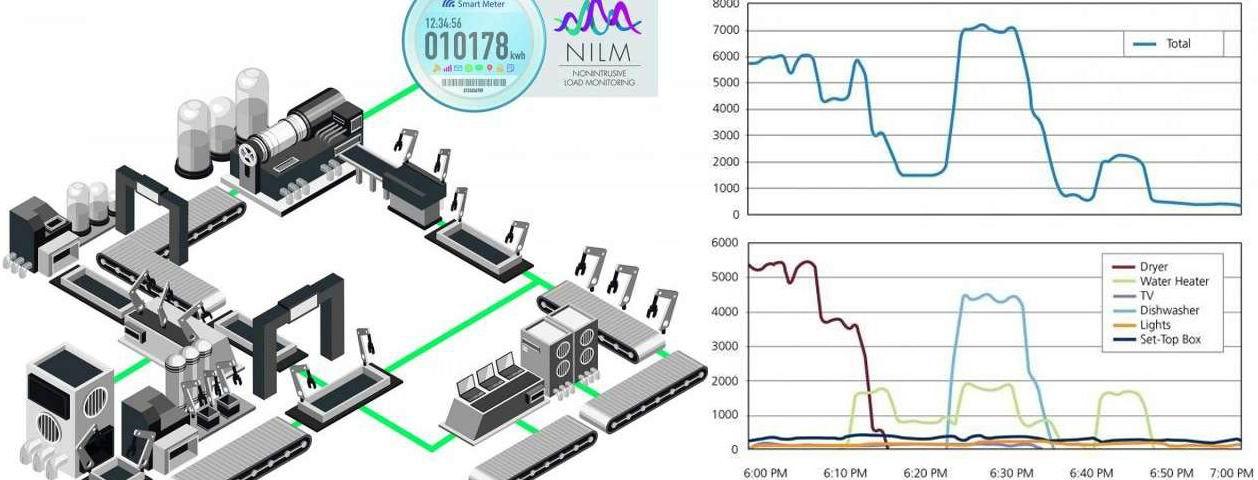

Технология NILM позволяет установить энергопотребление разных типов оборудования с помощью одного «умного» счетчика
Технология NILM позволяет установить энергопотребление разных типов оборудования с помощью одного «умного» счетчика



Глобальный рынок систем управления энергией в 2016 г. достиг объема $16,5 млрд, а к 2022 г. вырастет до $55,82 млрд, по прогнозу Orbis. Технологии мониторинга энергопотребления являются важной частью этого рынка и ключевым фактором повышения энергоэффективности предприятий.
